Installationsanleitung für OVE Churchill 30 Zoll Waschtisch
Detaillierte Installationsanleitung für den OVE Churchill 30 Zoll Waschtisch. Enthält Teileliste, Montageanleitung für Rückwand und Einlegeboden sowie Pflegehinweise für Steinplatten.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Dies ist die Installationsanleitung für den OVE Churchill 30 Zoll Waschtisch. Sie enthält Anweisungen zur Montage der Rückwand und des Einlegebodens sowie wichtige Pflegehinweise für die Naturstein-Arbeitsplatte. S. 1, 3, 4, 5
Wichtigste Schritte
- Montage der Rückwand S. 3
- Montage des Einlegebodens S. 4
Probleme und Lösungen
Flecken auf der Steinplatte
Verwenden Sie Aceton oder Ammoniak für Öl, Wasserstoffperoxid für organische Flecken oder Stahlwolle 00 für Wasserflecken.
S. 5Wartung und Reset
- Regelmäßige Reinigung mit milder Seife und Nachversiegelung der Steinplatte. S. 5
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Breite | 30 Zoll | Gesamtbreite des Waschtischs | S. 1 |
| Tiefe | 22 Zoll | Gesamttiefe des Waschtischs | S. 1 |
Wo es im PDF steht
- Abmessungen S. 1
- Teileliste S. 2
- Installation S. 3, 4
- Pflegehinweise S. 5
- Garantie S. 6
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung enthält alle notwendigen Informationen für die Installation und Pflege des OVE Churchill 30 Zoll Waschtischs. Sie umfasst die Abmessungen, eine vollständige Teileliste, Installationsschritte für die Rückwand und den Einlegeboden sowie wichtige Hinweise zur Pflege von Naturstein-Arbeitsplatten.

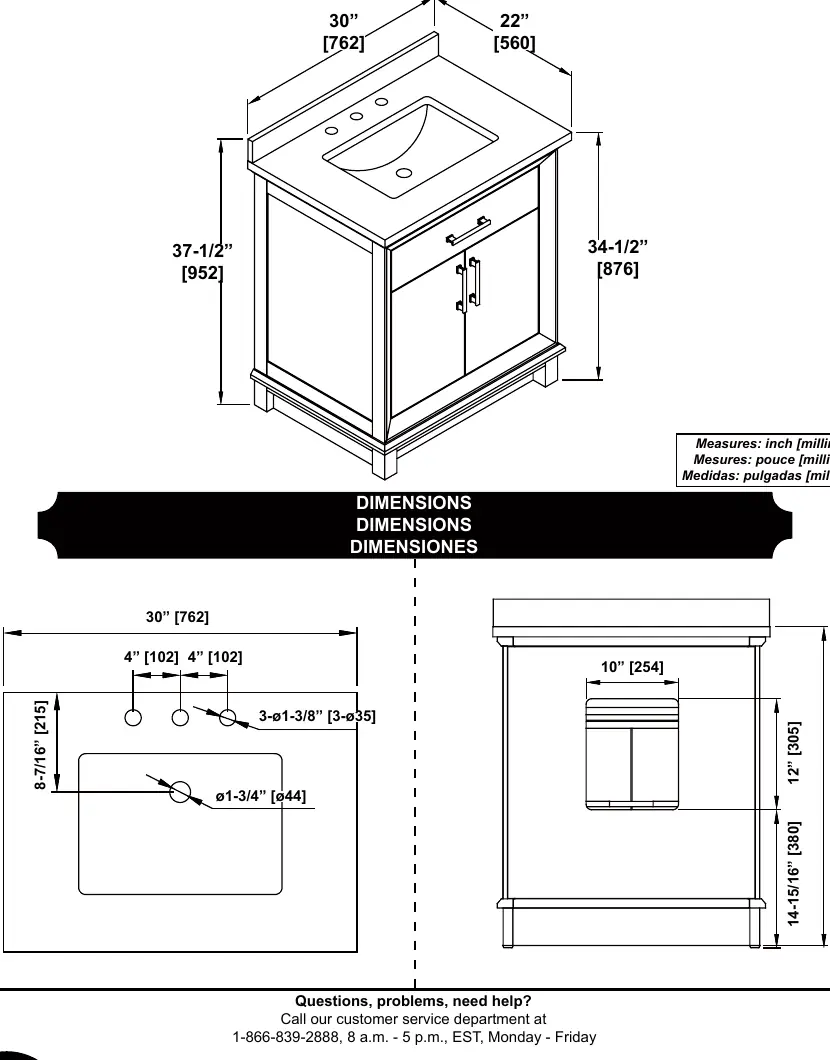

Abmessungen
Der Waschtisch hat eine Breite von 30 Zoll (762 mm), eine Tiefe von 22 Zoll (560 mm) und eine Gesamthöhe von 37-1/2 Zoll (952 mm) inklusive Rückwand. Die Höhe des Waschtischmöbels ohne Rückwand beträgt 34-1/2 Zoll (876 mm).

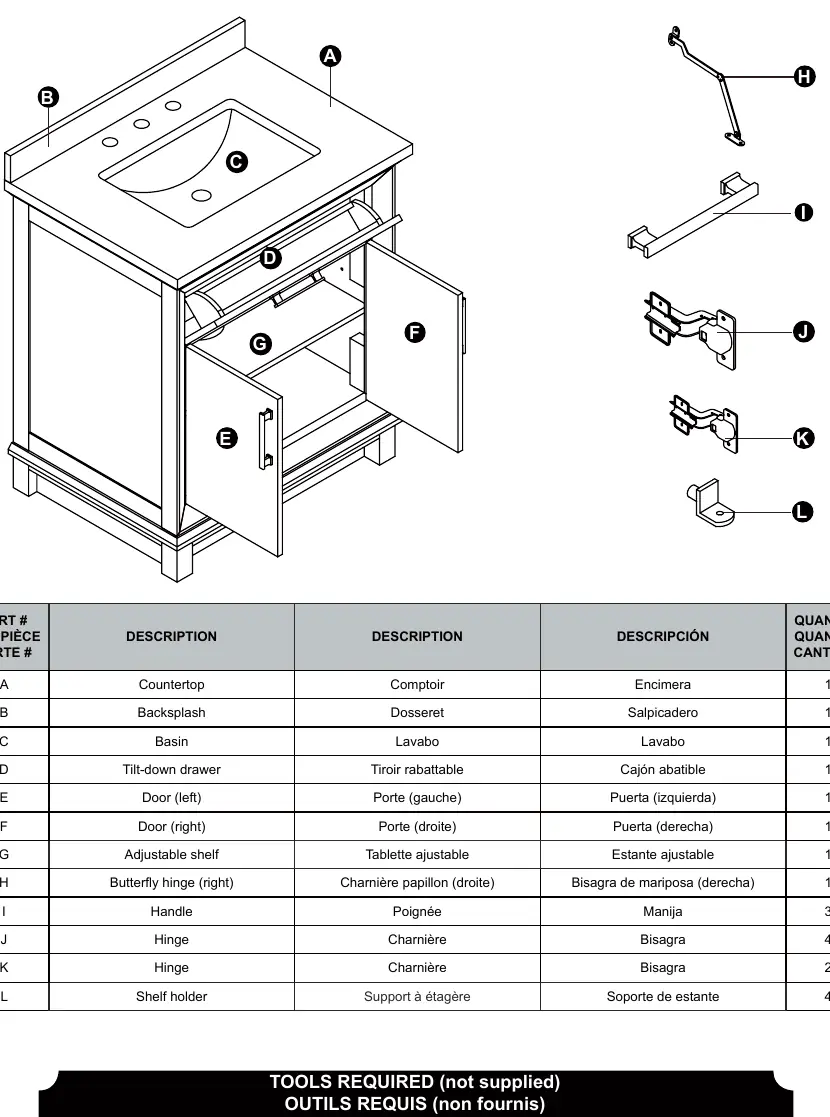

Teileliste
Der Lieferumfang umfasst folgende Komponenten:
- Arbeitsplatte (Countertop)
- Rückwand (Backsplash)
- Waschbecken (Basin)
- Kippschublade (Tilt-down drawer)
- Türen (links und rechts)
- Verstellbarer Einlegeboden
- Scharniere und Griffe
- Regalhalterungen
Installation

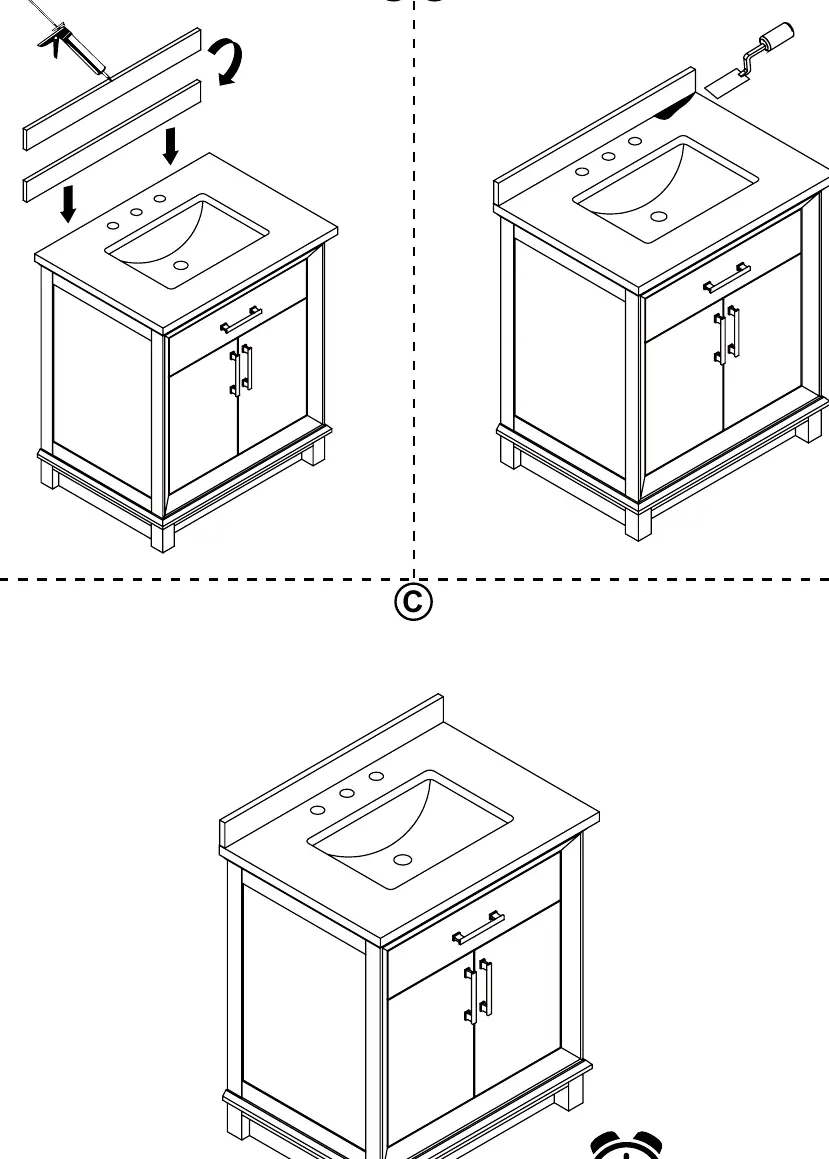

Rückwand (Backsplash): Die Rückwand wird mit Silikon oder geeignetem Kleber auf der Rückseite der Arbeitsplatte befestigt. Achten Sie auf eine saubere und trockene Oberfläche vor der Montage.

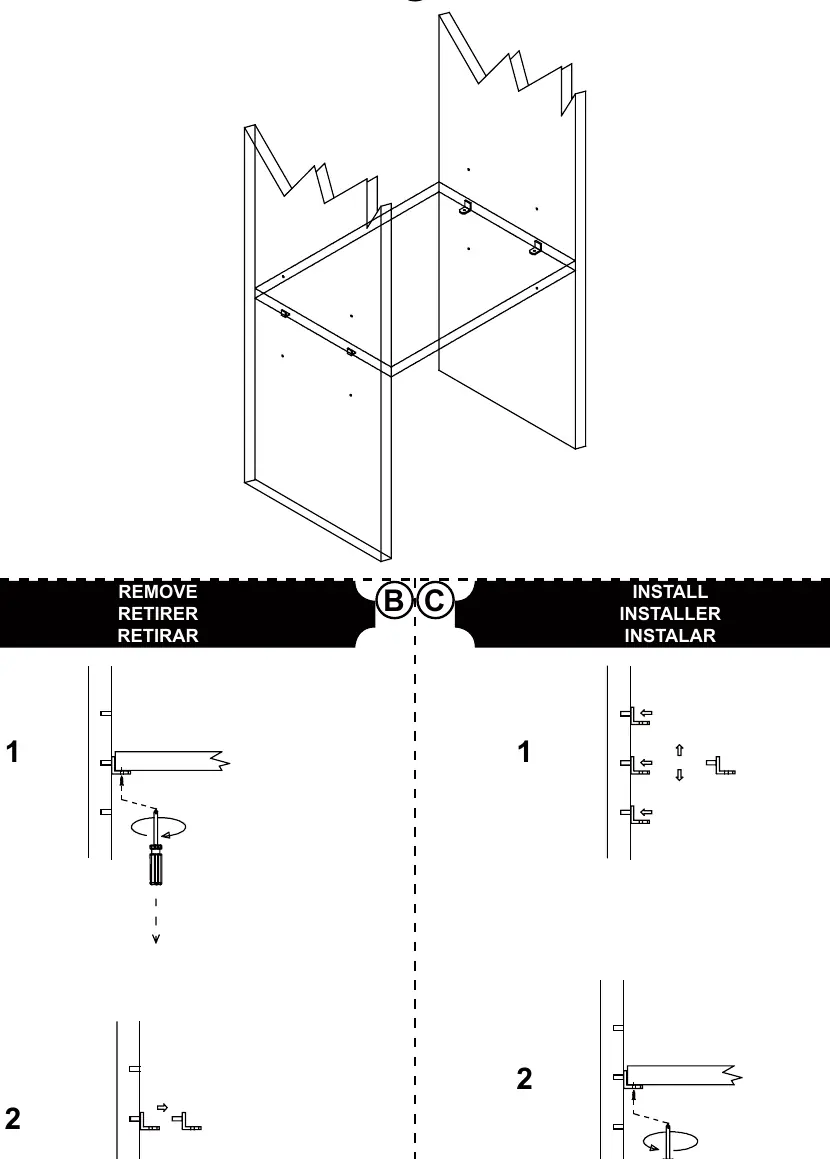

Einlegeboden: Die Regalhalterungen werden in die vorgebohrten Löcher im Schrankinneren eingesetzt. Der Einlegeboden wird anschließend auf die Halterungen gelegt.
Pflege und Wartung
Naturstein-Arbeitsplatten (Granit, Marmor) erfordern regelmäßige Pflege:
- Verschüttungen: Flüssigkeiten sofort aufwischen. Lassen Sie keine Flüssigkeiten über Nacht auf dem Stein stehen.
- Reinigung: Verwenden Sie milde, nicht scheuernde Seife und warmes Wasser. Vermeiden Sie scharfe Badezimmerreiniger oder Fugenreiniger.
- Versiegelung: Die Arbeitsplatte ist ab Werk versiegelt, eine regelmäßige Nachversiegelung ist jedoch je nach Nutzung erforderlich.
- Fleckenentfernung: Ölbasierte Flecken können mit Aceton oder Ammoniak behandelt werden. Organische Flecken (Kaffee, Tee) mit Wasserstoffperoxid und einem Tropfen Ammoniak. Wasserflecken oder leichte Kratzer können vorsichtig mit Stahlwolle der Stärke 00 poliert werden.
Garantie
Es gilt eine einjährige beschränkte Garantie für den privaten und gewerblichen Gebrauch. Die Garantie deckt Herstellungsfehler ab, sofern das Produkt gemäß den Installationsrichtlinien montiert wurde. Sie deckt keine Schäden durch unsachgemäße Installation, Unfälle oder Naturkatastrophen ab.
Praktische Hilfe
Typische Probleme
Flecken oder Kratzer auf der Steinplatte
Ölbasierte Flecken mit Aceton oder Ammoniak entfernen. Organische Flecken mit Wasserstoffperoxid und Ammoniak behandeln. Wasserflecken mit Stahlwolle der Stärke 00 sanft polieren.
Beschädigung durch stehendes Wasser
Vermeiden Sie stehendes Wasser auf der Oberfläche. Wischen Sie Verschüttungen sofort auf, um Fleckenbildung durch Mineralablagerungen zu verhindern.
Vor der Verwendung
- Überprüfen Sie alle Teile anhand der Teileliste.
- Stellen Sie sicher, dass alle benötigten Werkzeuge (nicht im Lieferumfang enthalten) bereitliegen.
- Prüfen Sie die Abmessungen des Aufstellortes.
- Stellen Sie sicher, dass die Arbeitsplatte vor der Installation keine sichtbaren Mängel aufweist.
Technische Daten in der Praxis
- Garantiezeitraum
- 1 Jahr ab Kaufdatum bei sachgemäßer Installation.
Abbildungen und Diagramme
- Seite 1 zeigt die detaillierten Abmessungen des Waschtischs.
- Seite 2 listet alle Einzelteile und die benötigten Werkzeuge auf.
- Seite 3 zeigt die Montage der Rückwand.
- Seite 4 zeigt die Montage und Demontage des Einlegebodens.
Modellkompatibilität
- Die Garantie ist in Mexiko nicht gültig.
- Die Garantie gilt nur für den ursprünglichen Käufer und den ursprünglichen Installationsort.
