Bedienungsanleitung für den 60-Zoll-Waschtisch Allen + Roth 1605VA-60-279-926
Erfahren Sie, wie Sie den 60-Zoll-Waschtisch Allen + Roth 1605VA-60-279-926 sicher montieren, installieren und pflegen. Diese Anleitung enthält detaillierte Schritte zur Vorbereitung, Wandmontage, Schubladeneinstellung und Wartung.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Dieser Waschtisch erfordert eine Montage durch zwei Personen, eine Nivellierung über die verstellbaren Füße und eine zwingende Befestigung an der Wand. Die Steinplatte und der Spritzschutz müssen mit Silikon abgedichtet werden, das 24 Stunden trocknen muss. S. 4, 5, 6
Wichtigste Schritte
- Schubladen entfernen S. 5
- Waschtisch nivellieren S. 5
- Wandbefestigung S. 5
Probleme und Lösungen
Schublade lässt sich nicht leicht einschieben
Nicht mit Gewalt einschieben. Entfernen Sie die Schublade und versuchen Sie es erneut.
S. 7Wartung und Reset
- Schubladenhöhe einstellen S. 7
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Garantie | 1 Jahr | Garantiezeitraum ab Kaufdatum | S. 8 |
Wo es im PDF steht
- Montageanleitung S. 4, 5, 6, 7
- Pflege und Wartung S. 8
- Ersatzteilliste S. 9
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Montage und Installation des 60-Zoll-Waschtischs Allen + Roth. Wichtiger Hinweis: Für mehrere Montageschritte, einschließlich des Auspackens, sind zwei Erwachsene erforderlich. Versuchen Sie nicht, die Steinplatte vom Waschtisch abzuhebeln, da dies zu Schäden führen kann.
Vorbereitung und Werkzeuge
Stellen Sie vor Beginn sicher, dass alle Teile vorhanden sind. Die geschätzte Installationszeit beträgt 20-30 Minuten, zuzüglich 24 Stunden Trocknungszeit für das Silikon.
- Benötigte Werkzeuge: Kreuzschlitzschraubendreher, Universalmesser oder Schere, Silikon-Dichtungsmasse, Bohrmaschine mit Bohrer.
- Hilfreiche Werkzeuge: Maßband, Wasserwaage.
Montageanleitung
Die Installation umfasst folgende Schritte:

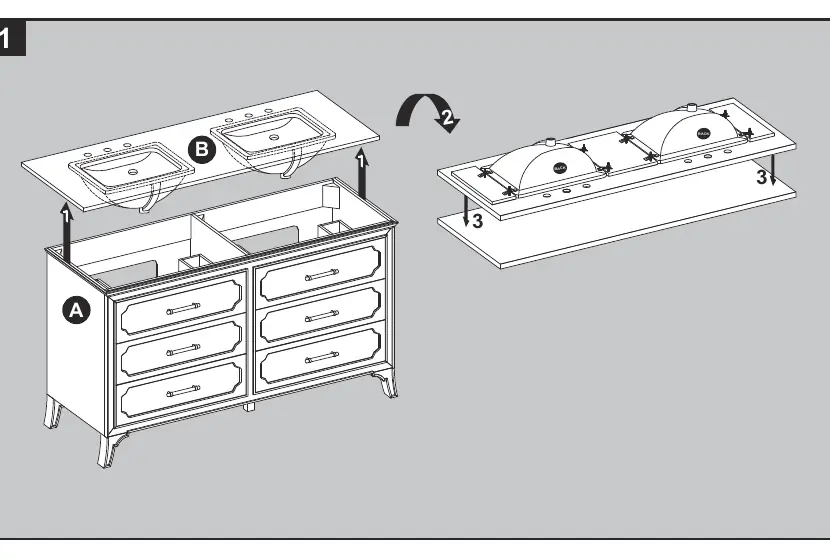

- Vorbereitung der Platte: Entfernen Sie die Platte (B) vom Waschtisch (A) und legen Sie sie zusammen mit dem Spritzschutz (C) auf eine kratzfreie Oberfläche.
- Schubladen entfernen: Ziehen Sie die Schubladen vollständig aus, drücken Sie die Kunststoffhebel an den Gleitschienen und heben Sie die Schubladen vorsichtig heraus.
- Positionierung und Nivellierung: Platzieren Sie den Waschtisch an der Wand. Nutzen Sie die vormontierten Nivellierer an den Füßen, um den Waschtisch auszurichten (gegen den Uhrzeigersinn drehen zum Anheben, im Uhrzeigersinn zum Absenken).
- Wandbefestigung: Bohren Sie Löcher durch den Montagebereich in die Wandpfosten und sichern Sie den Waschtisch mit geeignetem Montagematerial (nicht enthalten) an der Wand.
- Platte und Spritzschutz installieren: Tragen Sie Silikon auf die Oberkante des Waschtischs auf und setzen Sie die Platte (B) auf. Tragen Sie Silikon auf den Spritzschutz (C) auf und positionieren Sie diesen an der Wand. Lassen Sie alles 24 Stunden trocknen.
- Schubladen wieder einsetzen: Schieben Sie die Schubladen zurück in die Schienen und lassen Sie sie einrasten.
Pflege und Wartung
Reinigen Sie den Waschtisch regelmäßig mit einem weichen, fusselfreien Tuch. Verwenden Sie für den Waschtisch milde, nicht scheuernde Haushaltsreiniger. Die Steinplatte sollte mit speziellen Marmor- oder Steinreinigern gepflegt werden. Vermeiden Sie Produkte mit Aceton, Zitrone, Essig oder anderen Säuren, da diese die Oberfläche beschädigen können. Bei Kratzern kann der beiliegende Ausbesserungsstift (AA) verwendet werden.
Garantie
Der Hersteller gewährt eine einjährige Garantie auf Material- und Verarbeitungsfehler ab dem ursprünglichen Kaufdatum. Die Garantie gilt nur für den Erstkäufer und deckt keine Schäden durch unsachgemäße Installation, Unfälle oder die Verwendung ungeeigneter Reinigungsmittel ab.
Praktische Hilfe
Typische Probleme
Schubladen sind nicht richtig ausgerichtet
Verwenden Sie das Einstellrad an den Gleitschienen, um die Höhe der Schubladen links und rechts unabhängig voneinander anzupassen.
Steinplatte beschädigt oder zerkratzt
Verwenden Sie den beiliegenden Ausbesserungsstift (AA) in Richtung des Kratzers und wischen Sie überschüssige Farbe sofort ab.
Waschtisch wackelt
Nutzen Sie die Nivellierer an der Unterseite jedes Beins, um den Waschtisch auszurichten.
Vor der Verwendung
- Zwei Personen für die Montage verfügbar
- Alle Teile gemäß Packungsinhalt vorhanden
- Silikon-Dichtungsmasse bereitgestellt
- Bohrmaschine und Montagematerial für Wandbefestigung vorhanden
- Wasserwaage zur Ausrichtung
- Bereich für die Installation gereinigt
Technische Daten in der Praxis
- 60-Zoll-Waschtisch
- Breite des Waschtischs, erfordert ausreichend Platz und Wandbefestigung an Pfosten.
- 24 Stunden Trocknungszeit
- Wartezeit nach dem Auftragen von Silikon, bevor der Waschtisch genutzt werden darf.
Abbildungen und Diagramme

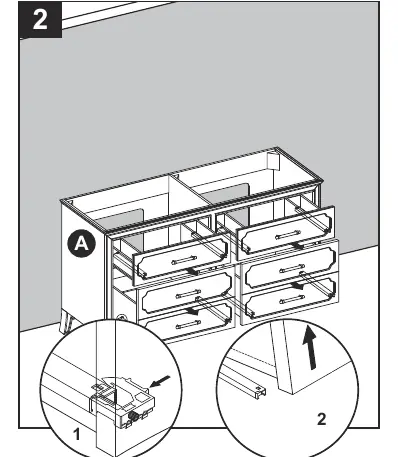

- Schritt 2 zeigt das Entfernen der Schubladen durch Betätigen der Kunststoffhebel.

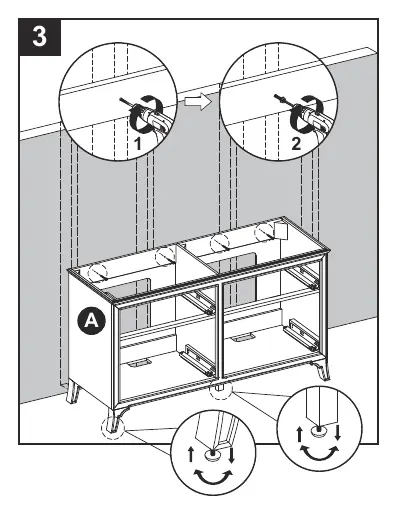

- Schritt 3 illustriert die Nivellierung der Füße und die Wandbefestigung.

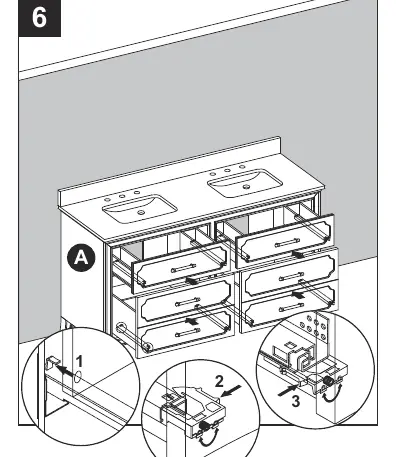

- Schritt 6 zeigt die Einstellung der Schubladenhöhe mittels Einstellrad.
Modellkompatibilität
- Armaturen und Ablaufgarnituren sind nicht im Lieferumfang enthalten.
- Wandbefestigung ist zwingend erforderlich.
