Installationsanleitung für Waschtisch mit Platte allen + roth 1605VA-48-201-925

Detaillierte Installationsanleitung für den allen + roth Waschtisch mit Platte (Modell 1605VA-48-201-925). Erfahren Sie, wie Sie den Waschtisch montieren, ausrichten, an der Wand befestigen und pflegen.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Dies ist eine Installationsanleitung für den Waschtisch mit Platte (Modell 1605VA-48-201-925). Sie enthält Anweisungen zur Montage, Wandbefestigung, Schubladen- und Türeinstellung sowie Pflegehinweise. S. 1, 4, 5, 6

Wichtigste Schritte

  • Waschtisch an Wandpfosten sichern S. 5
  • Waschtisch ausrichten S. 5

Probleme und Lösungen

Schublade klemmt

Entfernen und erneut einsetzen, sicherstellen, dass sie in den hinteren Verschluss gleitet.

S. 7
Tür sitzt schief

Verwenden Sie die Einstellschrauben an den Scharnieren (a, b, c) für die gewünschte Ausrichtung.

S. 8

Wartung und Reset

  • Regelmäßige Reinigung mit sanften, nicht scheuernden Reinigern; Steinplatte regelmäßig versiegeln. S. 9

Wo es im PDF steht

  • Lieferumfang S. 3
  • Installationsschritte S. 4, 5, 6, 7
  • Pflege und Wartung S. 9
  • Ersatzteilliste S. 10
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Lieferumfang des Waschtischs Seite 3 Entfernen der Schubladen Seite 5 Ausrichten und Wandbefestigung Seite 5 Einstellung der Türen Seite 8

Wichtige Informationen zur Installation

Bitte lesen Sie diese Anleitung vollständig durch, bevor Sie mit der Montage beginnen. Für mehrere Schritte, einschließlich des Auspackens, sind zwei Personen erforderlich. Versuchen Sie nicht, die Platte gewaltsam vom Waschtisch zu hebeln, da dies zu Schäden führen kann.

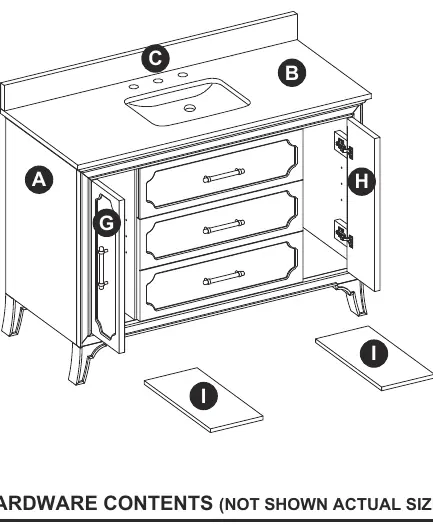

Lieferumfang des Waschtischs
Lieferumfang des Waschtischs

Vorbereitung

Stellen Sie sicher, dass alle Teile vorhanden sind. Benötigte Werkzeuge (nicht im Lieferumfang enthalten): Kreuzschlitzschraubendreher, Universalmesser oder Schere, Silikon-Dichtstoff, Bohrmaschine mit Bohrer. Hilfreiche Werkzeuge: Maßband, Wasserwaage. Die geschätzte Installationszeit beträgt 35 Minuten, zuzüglich 24 Stunden Trocknungszeit für das Silikon.

Installationsschritte

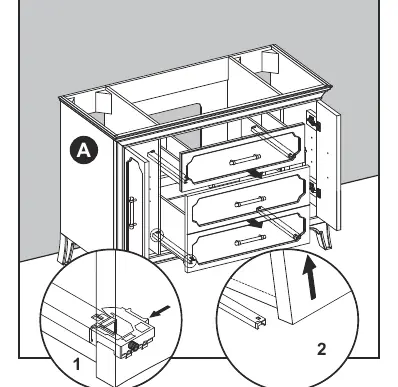

Entfernen der Schubladen
Entfernen der Schubladen

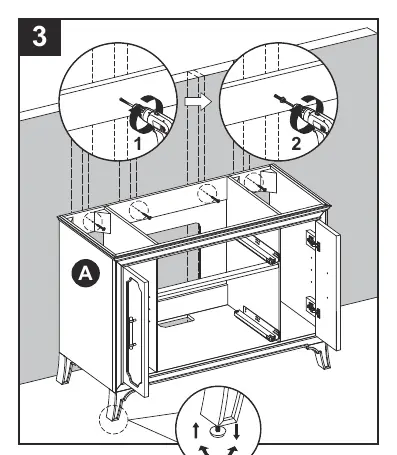

Ausrichten und Wandbefestigung
Ausrichten und Wandbefestigung
  • Vorbereitung der Platte: Entfernen Sie die Platte (B) vom Waschtisch (A) und legen Sie sie zusammen mit dem Spritzschutz (C) auf eine kratzfreie Unterlage.
  • Schubladen entfernen: Ziehen Sie die Schubladen vollständig aus, drücken Sie die Kunststoffhebel an den Gleitschienen und heben Sie die Schublade vorsichtig heraus.
  • Ausrichtung und Befestigung: Platzieren Sie den Waschtisch an der Wand. Nutzen Sie die verstellbaren Füße, um den Waschtisch auszurichten (gegen den Uhrzeigersinn drehen zum Anheben, im Uhrzeigersinn zum Absenken). Bohren Sie Löcher durch den Montagebereich in die Wandpfosten und sichern Sie den Waschtisch mit geeignetem Montagematerial (nicht enthalten).
  • Platte und Spritzschutz montieren: Tragen Sie Silikon auf die Oberkante des Waschtischs auf und setzen Sie die Platte (B) vorsichtig auf. Tragen Sie Silikon auf die Rückseite des Spritzschutzes (C) auf und positionieren Sie diesen an der Wand.
  • Abschluss: Setzen Sie die Schubladen wieder ein, indem Sie sie auf die Schienen schieben und einrasten lassen. Setzen Sie die Einlegeböden (I) auf die gewünschten Haltestifte.

Einstellung und Wartung

Schubladen: Die Höhe der Schubladen kann durch Drehen des Einstellrads an den Schienen angepasst werden.

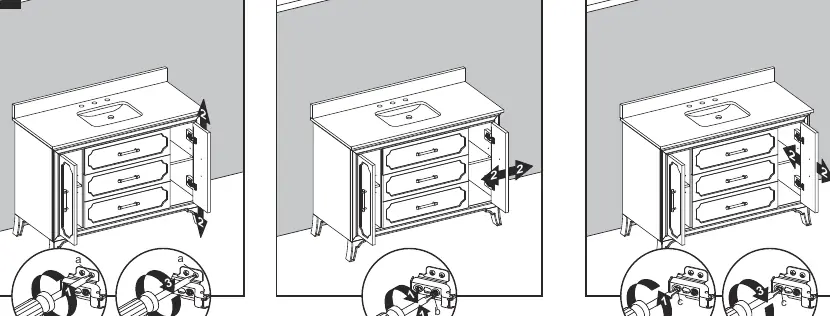

Einstellung der Türen
Einstellung der Türen

Türen: Die Türen können in drei Richtungen eingestellt werden: auf/ab (Schrauben a), links/rechts (Schrauben b), vor/zurück (Schrauben c).

Pflege: Staubwischen mit einem weichen Tuch. Verwenden Sie sanfte, nicht scheuernde Haushaltsreiniger. Vermeiden Sie Produkte mit Aceton, Zitrone, Essig oder anderen Säuren auf der Steinoberfläche. Trocknen Sie Holzoberflächen sofort ab. Verwenden Sie bei Kratzern den beiliegenden Ausbesserungsstift.

Praktische Hilfe

Typische Probleme

Schublade lässt sich nicht leicht einschieben

Entfernen Sie die Schublade und versuchen Sie den Einbau erneut. Achten Sie darauf, dass die Schienen korrekt in den hinteren Verschluss greifen.

Steinoberfläche ist fleckig oder beschädigt

Vermeiden Sie säurehaltige Reiniger (Essig, Zitrone, Aceton). Verwenden Sie nur für Stein geeignete Reiniger und versiegeln Sie die Oberfläche regelmäßig mit einem Steinversiegler.

Waschtisch steht nicht stabil

Verwenden Sie die verstellbaren Füße an der Unterseite, um den Waschtisch auszurichten, und stellen Sie sicher, dass er fest mit den Wandpfosten verschraubt ist.

Vor der Verwendung

  • Zwei Personen für die Montage verfügbar
  • Alle Teile gemäß Lieferumfang vorhanden
  • Werkzeuge bereitgelegt (Schraubendreher, Bohrer, Silikon, Wasserwaage)
  • Wandpfosten für die Befestigung lokalisiert
  • Bereich für die Installation gereinigt

Technische Daten in der Praxis

Silikon-Trocknungszeit
Warten Sie 24 Stunden, bevor Sie den Waschtisch benutzen, damit das Silikon vollständig aushärten kann.
Verstellbare Füße
Dienen zur Nivellierung des Waschtischs auf unebenen Böden.

Abbildungen und Diagramme

  • Schubladenentnahme: Drücken der Kunststoffhebel an den Schienen.
  • Türjustierung: Schrauben (a) für Höhe, (b) für seitliche Ausrichtung, (c) für Tiefe.

Modellkompatibilität

  • Armaturen und Ablaufgarnituren sind nicht im Lieferumfang enthalten.
  • Die Montage an Wandpfosten ist zwingend erforderlich.
