Bedienungsanleitung für Style Selections 48.875-In Waschtisch 1678VA-49-311-934

Erfahren Sie, wie Sie den Style Selections 48.875-In Waschtisch (Modell 1678VA-49-311-934) korrekt montieren, ausrichten und pflegen. Diese Anleitung enthält wichtige Schritte zur Wandbefestigung, Türjustierung und Pflegehinweise.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Der Waschtisch erfordert eine Montage durch zwei Personen und muss zwingend an der Wand befestigt werden. Die Waschtischplatte wird mit Silikon fixiert, das 24 Stunden trocknen muss. S. 3, 4, 5

Wichtigste Schritte

  • Waschtisch ausrichten S. 4
  • Waschtisch an Wand sichern S. 4
  • Türscharniere einstellen S. 6

Probleme und Lösungen

Tür ist nicht korrekt ausgerichtet

Verwenden Sie die Einstellschrauben (a, b, c) an den Scharnieren.

S. 6

Wartung und Reset

  • Reinigungshinweise beachten S. 7

Wo es im PDF steht

  • Lieferumfang S. 3
  • Montageanleitung S. 4, 5, 6
  • Pflege und Wartung S. 7
  • Ersatzteilliste S. 8
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Nivellierung und Wandbefestigung Seite 4 Montage der Waschtischplatte Seite 5 Einstellung der Türscharniere Seite 6 Austausch der Griffe Seite 6 Teileübersicht des Geräts mit Markierungen Seite 8

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Montage und Pflege des Style Selections Waschtischs. Wichtiger Sicherheitshinweis: Für mehrere Montageschritte, einschließlich des Auspackens, sind zwei Erwachsene erforderlich. Der Waschtisch muss zwingend an der Wand befestigt werden, um Stabilität zu gewährleisten.

Lieferumfang

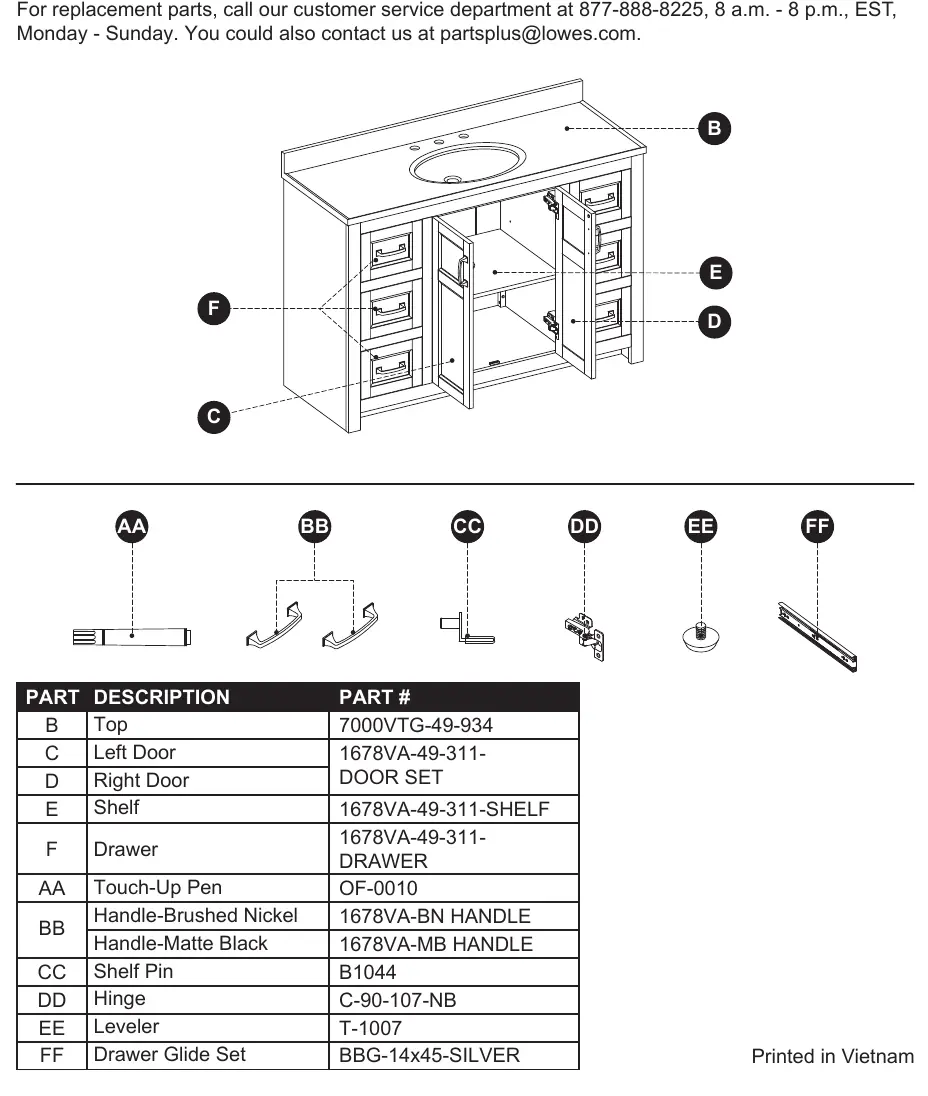

Teileübersicht des Geräts mit Markierungen
Teileübersicht des Geräts mit Markierungen
  • Waschtisch (A)
  • Waschtischplatte (B)
  • Linke Tür (C) und Rechte Tür (D)
  • Regalboden (E)
  • Hardware: Ausbesserungsstift, Griffe (zwei Optionen), Regalstifte

Vorbereitung und Werkzeuge

Stellen Sie vor Beginn sicher, dass alle Teile vorhanden sind. Benötigte Werkzeuge (nicht im Lieferumfang enthalten):

  • Kreuzschlitzschraubendreher
  • Universalmesser oder Schere
  • Silikon-Dichtungsmasse
  • Elektrische Bohrmaschine mit Bohrer
  • Hilfreich: Maßband, Wasserwaage

Montageanleitung

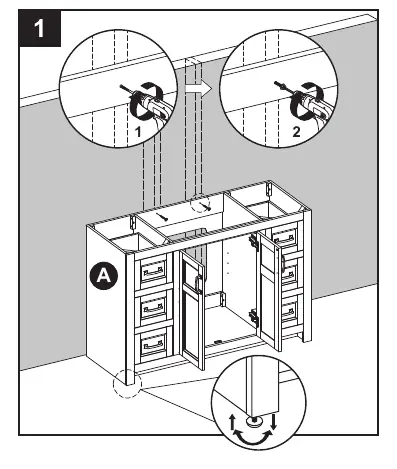

Nivellierung und Wandbefestigung
Nivellierung und Wandbefestigung

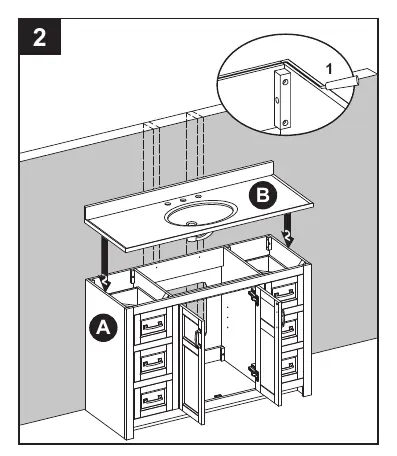

Montage der Waschtischplatte
Montage der Waschtischplatte

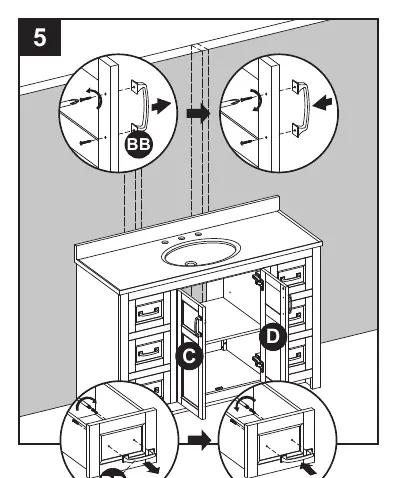

Austausch der Griffe
Austausch der Griffe

1. Aufstellen und Ausrichten

Platzieren Sie den Waschtisch an der gewünschten Stelle. Verwenden Sie die Nivellierfüße an der Unterseite der Beine, um den Waschtisch auszurichten. Drehen gegen den Uhrzeigersinn erhöht die Höhe, Drehen im Uhrzeigersinn verringert sie.

2. Wandbefestigung

Bohren Sie ein Loch durch den Montagebereich des Waschtischs in die Wandpfosten. Sichern Sie den Waschtisch mit geeignetem Montagematerial (nicht enthalten) an den Wandpfosten. Eine Befestigung an zwei Pfosten wird für erhöhte Stabilität empfohlen.

3. Waschtischplatte montieren

Es wird empfohlen, Armatur und Ablauf (nicht enthalten) vor der Montage der Platte zu installieren. Tragen Sie Silikon auf die Oberkante des Waschtischs auf. Setzen Sie die Platte vorsichtig auf und wischen Sie überschüssiges Silikon ab. Lassen Sie das Silikon ca. 24 Stunden trocknen.

4. Regalboden

Setzen Sie die Regalstifte auf der gewünschten Höhe ein und legen Sie den Regalboden darauf.

Türjustierung

Die Türen können bei Bedarf angepasst werden:

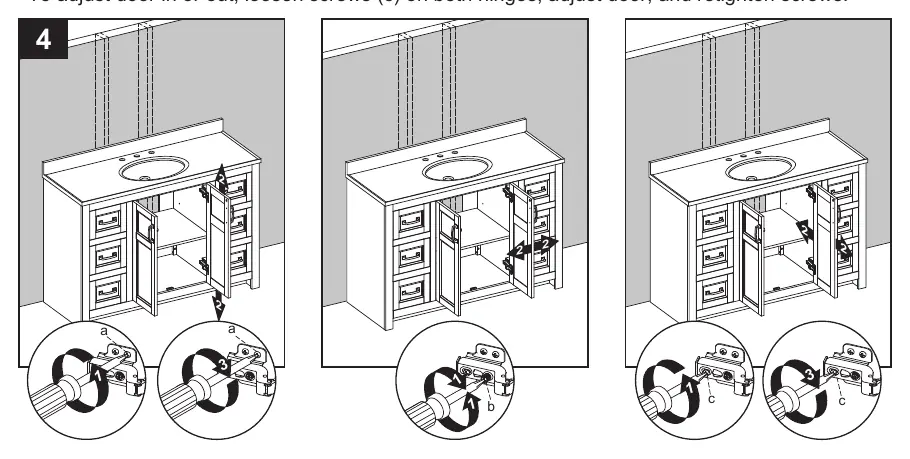

Einstellung der Türscharniere
Einstellung der Türscharniere
  • Höhe (auf/ab): Schrauben (a) an beiden Scharnieren lösen, Tür ausrichten, Schrauben festziehen.
  • Seitlich (links/rechts): Schrauben (b) an beiden Scharnieren hinein- oder herausdrehen.
  • Tiefe (ein/aus): Schrauben (c) an beiden Scharnieren lösen, Tür ausrichten, Schrauben festziehen.

Pflege und Wartung

  • Reinigen Sie den Waschtisch regelmäßig mit einem weichen, fusselfreien Tuch.
  • Verwenden Sie milde, nicht scheuernde Haushaltsreiniger.
  • Trocknen Sie Holzoberflächen sofort nach der Reinigung.
  • Wichtig: Verwenden Sie keine Reinigungsmittel, die Aceton, Zitrone, Essig oder andere Säuren enthalten, da diese die Oberfläche beschädigen können.
  • Der Ausbesserungsstift (AA) kann für Kratzer (in Richtung des Kratzers) oder abgenutzte Stellen (in Richtung der Holzmaserung) verwendet werden.

Praktische Hilfe

Typische Probleme

Tür schließt nicht bündig oder ist schief

Justieren Sie die Scharniere mithilfe der Schrauben (a, b, c) für die vertikale, horizontale und Tiefeneinstellung.

Waschtisch wackelt

Verwenden Sie die verstellbaren Nivellierfüße an der Unterseite der Beine, um den Waschtisch auf unebenen Böden auszugleichen.

Vor der Verwendung

  • Stellen Sie sicher, dass zwei Personen für die Montage verfügbar sind.
  • Prüfen Sie den Lieferumfang anhand der Teileliste.
  • Reinigen Sie den Montagebereich vor dem Aufstellen.
  • Stellen Sie sicher, dass der Waschtisch keine Wasser- oder Abflussleitungen blockiert.
  • Halten Sie Silikon und geeignetes Montagematerial für die Wandbefestigung bereit.

Abbildungen und Diagramme

  • Diagramm 1: Nivellierung der Beine und Wandbefestigung.
  • Diagramm 2: Montage der Waschtischplatte mit Silikon.
  • Diagramm 4: Einstellmöglichkeiten der Türscharniere.
  • Diagramm 5: Austausch der Griffe.

Modellkompatibilität

  • Armatur und Ablauf sind nicht im Lieferumfang enthalten.
  • Montagematerial für die Wandbefestigung ist nicht im Lieferumfang enthalten.
