Installationsanleitung für AV:Link 129.165UK Wandhalterung

Erfahren Sie, wie Sie die AV:Link 129.165UK Wandhalterung sicher montieren. Diese Anleitung enthält Schritte zur Wandbefestigung, TV-Montage und Sicherheitshinweise für Bildschirme bis 70 Zoll und 35 kg.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Montage der Wandplatte an der Wand Seite 2 Befestigung der Schienen am Fernseher Seite 2 Einhängen und Sichern des Fernsehers Seite 2

Wichtige Informationen aus der Anleitung

Diese Installationsanleitung beschreibt die Montage der AV:Link 129.165UK Wandhalterung. Das Produkt ist für die Montage an geeigneten Wandstrukturen konzipiert und unterstützt Bildschirme bis zu einer Größe von 70 Zoll und einem Gewicht von maximal 35 kg. Die Installation sollte ausschließlich von qualifiziertem Fachpersonal durchgeführt werden, um Sach- oder Personenschäden zu vermeiden.

Sicherheitshinweise

  • Überprüfen Sie vor der Montage, ob die Wand das Gesamtgewicht des Fernsehers und der Halterung tragen kann.
  • Verwenden Sie geeignetes Werkzeug und achten Sie darauf, die Schrauben nicht zu fest anzuziehen.
  • Das Produkt enthält Kleinteile, die bei Verschlucken eine Erstickungsgefahr darstellen können. Halten Sie diese von Kindern fern.
  • Überprüfen Sie die Halterung regelmäßig (mindestens alle drei Monate) auf festen Sitz und Sicherheit.

Montage an der Wand

Die Wandplatte (Teil C) muss sicher an der Wand befestigt werden. Je nach Wandbeschaffenheit (z. B. Holzständer oder Beton/Mauerwerk) sind unterschiedliche Befestigungsmethoden erforderlich:

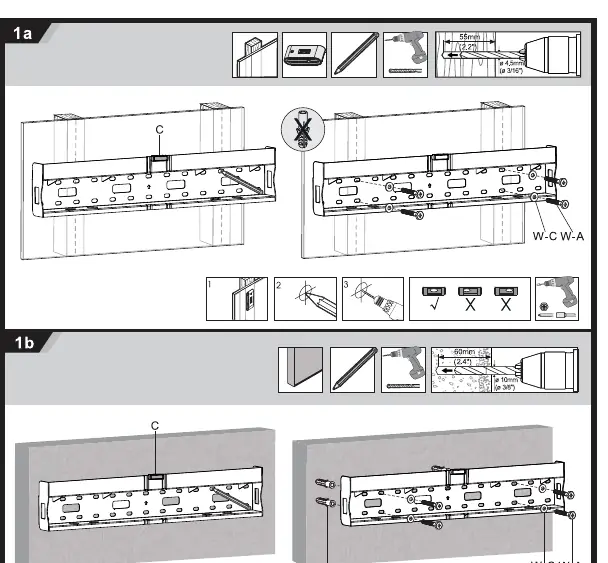

Montage der Wandplatte an der Wand
Montage der Wandplatte an der Wand
  • Holzständer: Verwenden Sie einen Balkensucher, um die Ständer zu lokalisieren. Bohren Sie vor und befestigen Sie die Platte mit den entsprechenden Schrauben.
  • Beton/Mauerwerk: Bohren Sie Löcher in die Wand, setzen Sie Dübel ein und befestigen Sie die Platte mit den mitgelieferten Schrauben (W-A) und Unterlegscheiben (W-C).
  • Verwenden Sie immer eine Wasserwaage, um sicherzustellen, dass die Platte gerade montiert ist.

Montage am Fernseher

Befestigen Sie die Halterungsschienen (Teil B) an der Rückseite Ihres Fernsehers:

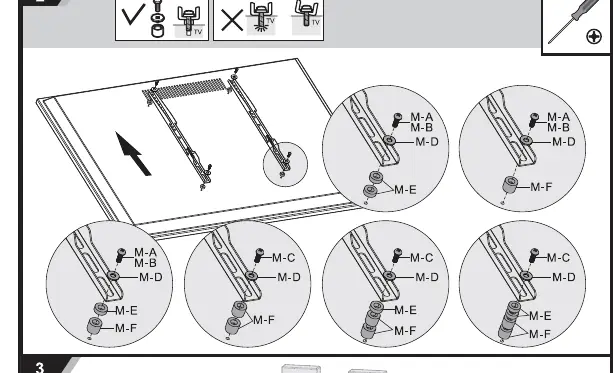

Befestigung der Schienen am Fernseher
Befestigung der Schienen am Fernseher
  1. Wählen Sie die passenden Schrauben (M-A, M-B oder M-C) basierend auf den Gewindebohrungen Ihres Fernsehers.
  2. Verwenden Sie bei Bedarf die Distanzstücke (M-E, M-F) und Unterlegscheiben (M-D), um einen sicheren Sitz zu gewährleisten.
  3. Stellen Sie sicher, dass die Schienen mittig und fest am Fernseher montiert sind.

Aufhängen und Sichern

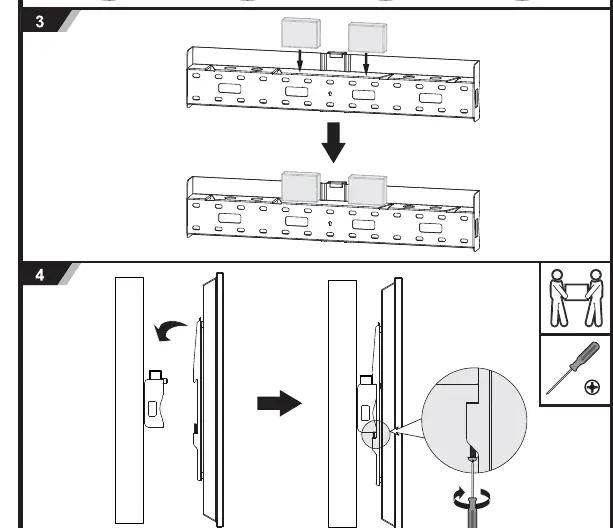

Einhängen und Sichern des Fernsehers
Einhängen und Sichern des Fernsehers
  1. Hängen Sie den Fernseher mit den montierten Schienen in die an der Wand befestigte Platte ein.
  2. Stellen Sie sicher, dass die Schienen korrekt in der Platte einrasten.
  3. Sichern Sie die Halterung, indem Sie die Sicherungsschrauben an der Unterseite festziehen, um ein unbeabsichtigtes Aushängen zu verhindern.

Technische Daten

  • Maximale Traglast: 35 kg (77 lbs)
  • Maximale Bildschirmgröße: 70 Zoll
  • VESA-Kompatibilität: 200x200, 300x300, 400x200, 400x300, 400x400, 600x400

Praktische Hilfe

Typische Probleme

Schrauben lassen sich nicht festziehen oder überdrehen.

Achten Sie darauf, die Schrauben nicht zu fest anzuziehen. Verwenden Sie das passende Werkzeug und prüfen Sie, ob die richtige Schraubengröße für Ihren Fernseher gewählt wurde.

Halterung sitzt nicht fest an der Wand.

Überprüfen Sie, ob die Wandbeschaffenheit für die Montage geeignet ist und ob die Dübel korrekt in der Wand sitzen.

Vor der Verwendung

  • Prüfen Sie, ob die Wand das Gewicht des Fernsehers tragen kann.
  • Stellen Sie sicher, dass alle benötigten Teile (Schrauben, Schienen, Platte) vorhanden sind.
  • Prüfen Sie das VESA-Lochmuster Ihres Fernsehers.
  • Verwenden Sie eine Wasserwaage für eine gerade Montage.
  • Stellen Sie sicher, dass Sie das richtige Werkzeug (Bohrer, Schraubendreher) zur Hand haben.

Technische Daten in der Praxis

Max. Traglast 35 kg
Das maximale Gewicht des Fernsehers inklusive Zubehör darf 35 kg nicht überschreiten.

Abbildungen und Diagramme

  • Schritt 1a/1b zeigt die Montage der Wandplatte an verschiedenen Wandtypen.
  • Schritt 2 zeigt die Befestigung der Schienen an der Rückseite des Fernsehers unter Verwendung der passenden Schrauben und Distanzstücke.
  • Schritt 3 und 4 zeigen das Einhängen des Fernsehers in die Wandplatte und das Sichern mit den Sicherungsschrauben.

Modellkompatibilität

  • Unterstützt VESA-Muster: 200x200, 300x300, 400x200, 400x300, 400x400, 600x400.
  • Geeignet für Bildschirme bis zu einer Größe von 70 Zoll.
