Installationsanleitung für av:link LPF600 TV-Wandhalterung
Erfahren Sie, wie Sie die av:link LPF600 TV-Wandhalterung sicher montieren. Diese Anleitung enthält detaillierte Schritte zur Installation an Beton- und Holzwänden sowie zur Befestigung des Fernsehers.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Die av:link LPF600 ist eine TV-Wandhalterung für Bildschirme von 32 bis 70 Zoll. Vor der Installation ist sicherzustellen, dass die Wand das Gesamtgewicht des Fernsehers und der Halterung tragen kann. Die maximale Traglast beträgt 40 kg. Für die Montage sind zwei Personen erforderlich.
Montage der Wandplatte
Die Wandplatte kann an Betonwänden oder Holzbalken montiert werden.
- Schritt 1: Bereiten Sie die Wandplatte vor, indem Sie die magnetische Wasserwaage anbringen.
- Betonwand (Schritt 2-A): Markieren Sie die Bohrlöcher, bohren Sie Löcher mit 10 mm Durchmesser und 60 mm Tiefe. Verwenden Sie geeignete Dübel und Schrauben.
- Holzbalken (Schritt 2-B): Stellen Sie sicher, dass die Schrauben mittig in den Holzbalken greifen. Bohren Sie 5 mm Löcher mit 50 mm Tiefe vor.
Befestigung der Halterung am Fernseher
Wählen Sie die passenden Schrauben aus dem Lieferumfang (M4, M5, M6, M8) basierend auf den Gewindebohrungen Ihres Fernsehers.
- Flache Rückseite (Schritt 3-A): Befestigen Sie die Halterungsarme direkt mit den passenden Schrauben und Unterlegscheiben (A6).
- Gewölbte Rückseite oder Hindernisse (Schritt 3-B): Verwenden Sie die beiliegenden Abstandshalter, um die Halterungsarme auszugleichen, falls die Rückseite des Fernsehers nicht flach ist oder Anschlüsse blockiert werden.
Montage des Fernsehers
Schritt 4: Hängen Sie den Fernseher mit den montierten Armen in die Wandplatte ein. Stellen Sie sicher, dass die Halterung sicher einrastet. Ziehen Sie an den beiden Schnüren, um die Halterung bei Bedarf wieder zu entriegeln und den Fernseher abzunehmen.
Sicherheitshinweise
Überprüfen Sie alle Schrauben alle zwei Monate auf festen Sitz. Dieses Produkt ist nur für den Innenbereich bestimmt. Halten Sie Kleinteile von Kindern fern, da Erstickungsgefahr besteht. Bei Unsicherheiten bezüglich der Wandbeschaffenheit oder der Montage sollte ein Fachmann hinzugezogen werden.
Praktische Hilfe
Typische Probleme
Fernseher hängt schief
Überprüfen Sie die Ausrichtung der Wandplatte mit der beiliegenden magnetischen Wasserwaage während der Montage.
Schrauben passen nicht in die TV-Rückseite
Verwenden Sie die beiliegenden Unterlegscheiben (A6) und prüfen Sie, ob Sie die richtige Schraubengröße (M4, M5, M6 oder M8) gewählt haben.
Halterung rastet nicht ein
Stellen Sie sicher, dass die Arme korrekt in die Wandplatte eingehängt sind und die Schnüre nicht blockieren.
Vor der Verwendung
- Prüfen Sie, ob die Wand das Gewicht des Fernsehers tragen kann (max. 40 kg).
- Stellen Sie sicher, dass zwei Personen für die Montage anwesend sind.
- Verwenden Sie eine Wasserwaage für eine gerade Ausrichtung.
- Wählen Sie das passende Montagematerial für Beton oder Holz aus.
- Prüfen Sie, ob alle benötigten Teile (Schrauben, Dübel, Arme) vorhanden sind.
Technische Daten in der Praxis
- Max. Traglast
- 40 kg
- VESA-Standard
- Bis zu 600x400 mm
- Bildschirmgröße
- 32 bis 70 Zoll
Abbildungen und Diagramme
- Schritt 1: Vorbereitung der Wandplatte mit Wasserwaage.

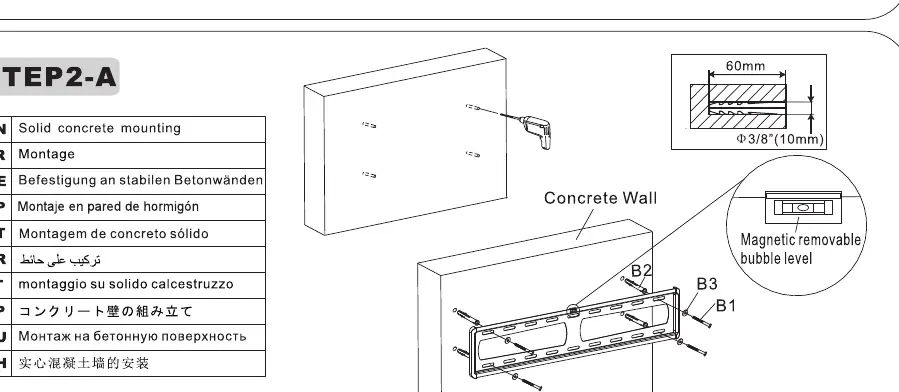

- Schritt 2-A: Montage an Betonwänden mit Dübeln.

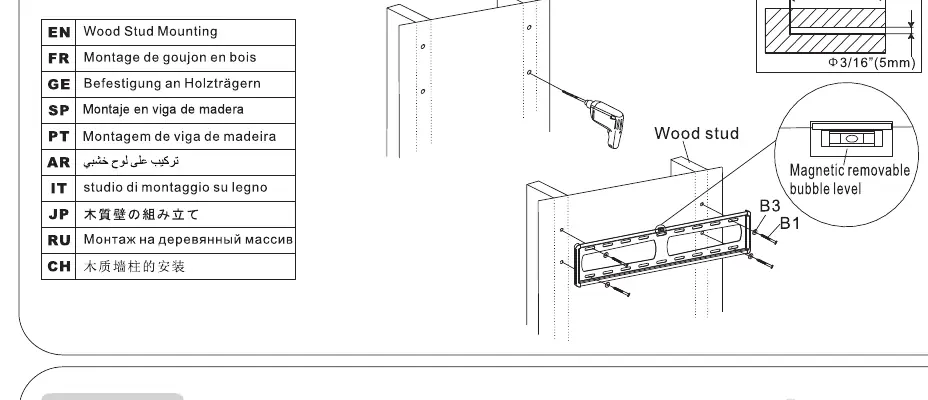

- Schritt 2-B: Montage an Holzbalken.

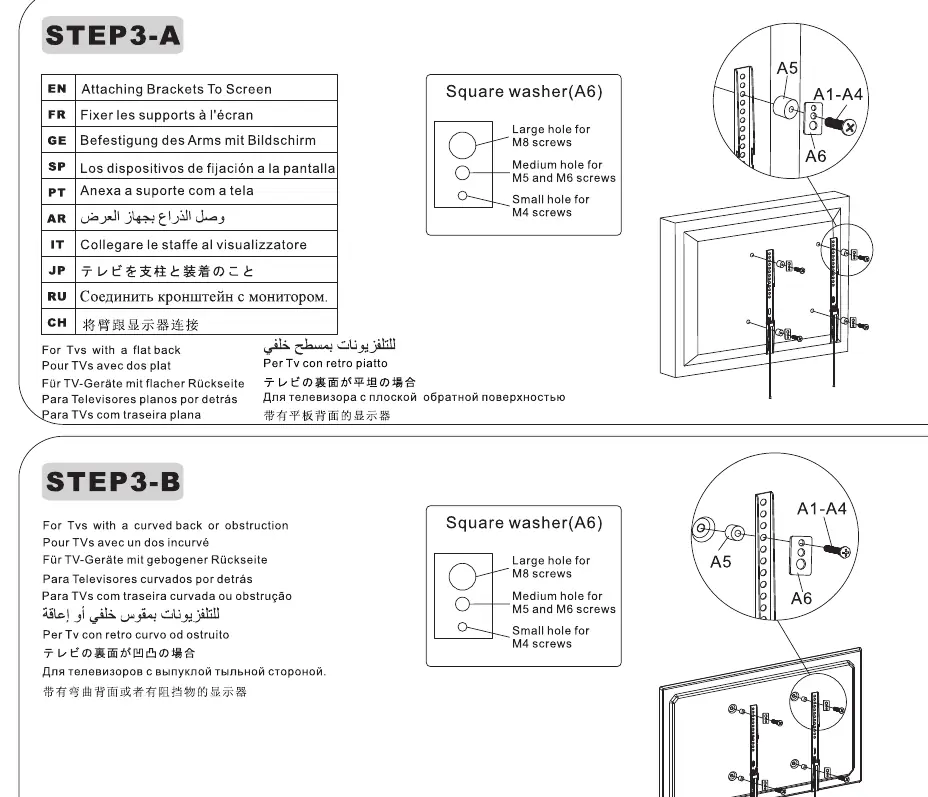

- Schritt 3-A/B: Befestigung der Arme am Fernseher mit Unterlegscheiben.

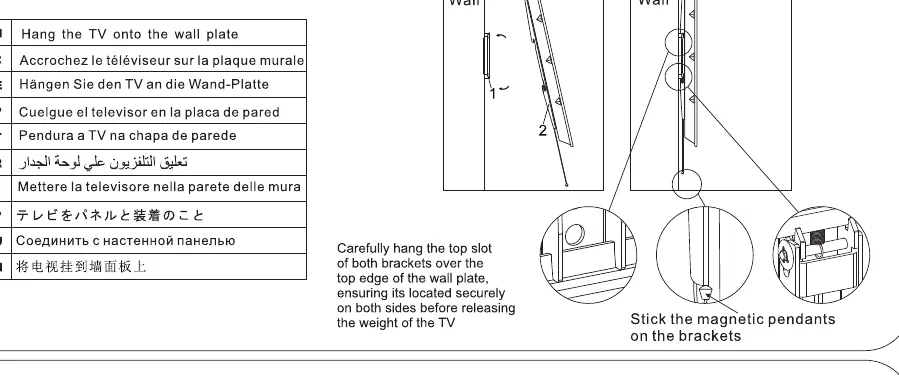

- Schritt 4: Einhängen des Fernsehers in die Wandplatte.
Modellkompatibilität
- Geeignet für VESA-Muster bis 600x400.
- Geeignet für TV-Größen von 32 bis 70 Zoll.
- Nicht für die Außenmontage geeignet.
