Bedienungsanleitung für Elgato Heavy Base Multi Mount Zubehör
Schnelle Anleitung für das Elgato Heavy Base Multi Mount Zubehör. Erfahren Sie, wie Sie den Standfuß montieren, die Stabilität sicherstellen und das Flex Arm Kit sicher verwenden.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument dient als Kurzanleitung für die Montage und sichere Verwendung des Elgato Heavy Base Multi Mount Zubehörs. Es ist wichtig, die Stabilität des Produkts zu gewährleisten, insbesondere bei der Verwendung mit dem Flex Arm Kit, um ein Umkippen zu vermeiden.
Montage des Heavy Base
Die Montage ist unkompliziert und erfordert die mitgelieferten Schrauben und den Inbusschlüssel.
- Verbinden Sie die Stange mit dem Standfuß.
- Verwenden Sie die zwei mitgelieferten Schrauben (A), um die Stange am Fuß zu befestigen.
- Ziehen Sie die Schrauben mit dem beiliegenden Inbusschlüssel fest.
- Wichtig: Ziehen Sie die Schrauben nicht zu fest an, um das Gewinde oder das Material nicht zu beschädigen.
Sicherheitshinweise
Beachten Sie die folgenden Sicherheitshinweise, um Schäden am Gerät oder Verletzungen zu vermeiden:
- Kippgefahr: Stellen Sie sicher, dass das Produkt auf einem stabilen Untergrund steht.
- Gewichtsbeschränkung: Achten Sie darauf, dass die Last nicht zu schwer ist.
- Flex Arm Kit: Besondere Vorsicht ist geboten, wenn das Heavy Base in Kombination mit dem Flex Arm Kit verwendet wird. Prüfen Sie vor der Nutzung die Stabilität des gesamten Aufbaus.
Technische Daten
- Durchmesser: ca. 26 cm (10.25 in)
- Gewicht: ca. 4,8 kg (10.6 lbs)
Praktische Hilfe
Typische Probleme
Instabiler Stand des Aufbaus
Stellen Sie sicher, dass das Produkt auf einer ebenen Fläche steht und die Last nicht zu schwer für den Arm ist.
Beschädigung durch zu festes Anziehen
Ziehen Sie die Schrauben handfest an, vermeiden Sie übermäßige Kraftanwendung beim Festziehen.
Vor der Verwendung
- Prüfen Sie, ob alle Teile (Basis, Stange, 2 Schrauben, Inbusschlüssel) vorhanden sind.
- Stellen Sie sicher, dass der Untergrund eben und stabil ist.
- Überprüfen Sie das Gewicht der angebrachten Ausrüstung, um ein Umkippen zu vermeiden.
- Achten Sie bei der Verwendung des Flex Arm Kits auf eine ausbalancierte Last.
Abbildungen und Diagramme

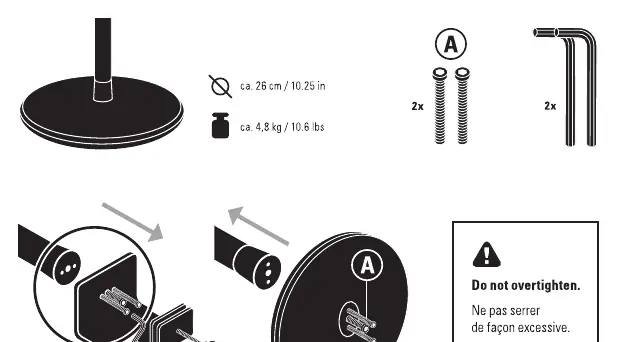

- Die Montage erfolgt durch das Verschrauben der Stange mit der Basis mittels zweier Schrauben und eines Inbusschlüssels.
- Ein Warnsymbol weist darauf hin, die Schrauben nicht zu fest anzuziehen.
- Ein weiteres Warnsymbol verdeutlicht die Kippgefahr bei unsachgemäßer Belastung.
Modellkompatibilität
- Kompatibel mit dem Multi Mount System.
- Besondere Vorsicht bei der Verwendung mit dem Flex Arm Kit.
