Installationsanleitung für Av Link 129.166UK neigbare Wandhalterung
Schnelle Installationsanleitung für die Av Link 129.166UK neigbare Wandhalterung. Erfahren Sie, wie Sie die Halterung sicher an Holzständern oder Mauerwerk montieren und Ihren Fernseher korrekt anbringen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Installation der neigbaren Wandhalterung Av Link 129.166UK. Bitte beachten Sie vor der Montage folgende Sicherheitshinweise:
- Maximale Traglast: 35 kg. Überschreiten Sie dieses Gewicht nicht.
- Bildschirmgröße: Geeignet für Fernseher bis zu 70 Zoll.
- VESA-Kompatibilität: Unterstützt VESA-Muster von 200x200 bis 600x400.
- Wandbeschaffenheit: Die Halterung muss an stabilen Holzständern oder massivem Mauerwerk/Beton befestigt werden.
- Wartung: Überprüfen Sie die Schrauben und die Stabilität der Halterung mindestens alle drei Monate.
Lieferumfang
Stellen Sie vor Beginn sicher, dass alle Teile vorhanden sind. Das Set enthält verschiedene Schraubentypen (M6x30, M8x30, M8x50) sowie Unterlegscheiben und Distanzstücke, um eine Kompatibilität mit verschiedenen TV-Modellen zu gewährleisten.
Montage an der Wand
Die Montage unterscheidet sich je nach Wandtyp:
- Holzständerwand (Schritt 1a): Verwenden Sie einen Balkensucher, um die Holzständer zu finden. Markieren Sie die Bohrlöcher, bohren Sie vor und befestigen Sie die Wandplatte mit den entsprechenden Schrauben (W-A) und Unterlegscheiben (W-C).
- Massives Mauerwerk/Beton (Schritt 1b): Markieren Sie die Bohrlöcher an der Wand. Bohren Sie Löcher mit einem Durchmesser von 10 mm. Setzen Sie die Dübel (W-B) ein und befestigen Sie die Wandplatte mit den Schrauben (W-A) und Unterlegscheiben (W-C).
TV-Montage
Befestigen Sie die Halterungsschienen an der Rückseite Ihres Fernsehers. Wählen Sie die passenden Schrauben (M-A, M-B oder M-C) basierend auf dem Gewinde Ihres Fernsehers. Verwenden Sie bei Bedarf die Distanzstücke (M-E, M-F), um einen korrekten Sitz zu gewährleisten.
Aufhängen und Einstellen
Hängen Sie den Fernseher mit den montierten Schienen in die Wandplatte ein. Stellen Sie sicher, dass die Schienen sicher in der Platte eingerastet sind. Die Neigung kann durch Lösen der Einstellschrauben an den Schienen angepasst werden. Neigen Sie den Fernseher in den gewünschten Winkel (+12° bis -12°) und ziehen Sie die Schrauben anschließend wieder fest an.
Praktische Hilfe
Typische Probleme
Wandbeschaffenheit ungeeignet
Die Halterung darf nicht an Trockenbauwänden ohne Holzständer oder an instabilen Wänden montiert werden.
Schrauben passen nicht in den Fernseher
Prüfen Sie, ob Sie die richtigen Schrauben (M6 oder M8) verwenden. Nutzen Sie die beiliegenden Distanzstücke, falls die Schrauben zu lang sind.
Vor der Verwendung
- Prüfen Sie, ob die Wand das Gewicht von 35 kg tragen kann.
- Stellen Sie sicher, dass Sie einen Bohrer und einen Schraubendreher zur Hand haben.
- Überprüfen Sie das VESA-Maß Ihres Fernsehers (200x200 bis 600x400).
- Stellen Sie sicher, dass alle Teile aus dem Lieferumfang vorhanden sind.
Abbildungen und Diagramme

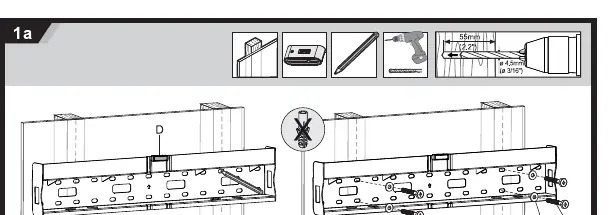

- Schritt 1a zeigt die Montage an Holzständern mit Vorbohren.

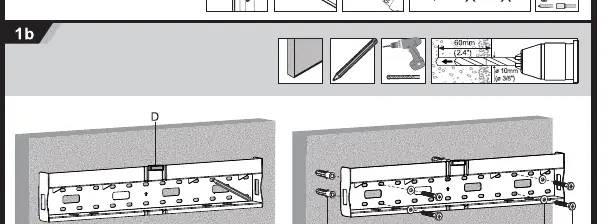

- Schritt 1b zeigt die Montage an Betonwänden unter Verwendung von Dübeln.

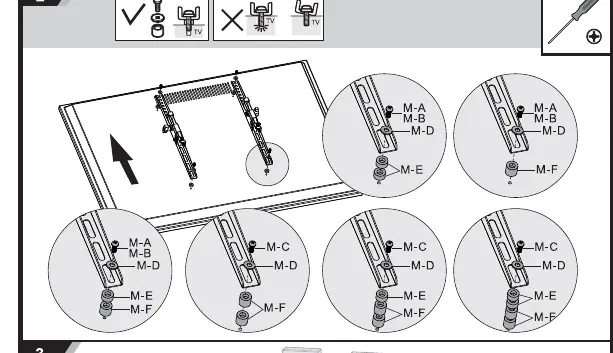

- Schritt 2 zeigt die Auswahl der richtigen Schrauben und Distanzstücke für die TV-Rückseite.
- Schritt 4 zeigt die Neigungseinstellung und das Festziehen der Sicherungsschrauben.
Modellkompatibilität
- Nur für den Innenbereich geeignet.
- Nicht für die Montage an Wänden ohne tragende Struktur geeignet.
