Wandhalterung Samsung SADT-104WM Bedienungsanleitung
Installationsanleitung für die Samsung SADT-104WM Wandhalterung. Erfahren Sie, wie Sie die Halterung sicher montieren, Kabel anschließen und die SmartDome-Kamera korrekt befestigen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die fachgerechte Installation der Wandhalterung SADT-104WM für Samsung SmartDome-Kameras (Modelle SCC-C6433/C6435). Die Halterung ist für den Innenbereich konzipiert und kann direkt an Wänden oder in Kombination mit Eck- (SADT-110CM) oder Mastadaptern (SADT-100PM) montiert werden.
Sicherheitshinweise
- Stellen Sie sicher, dass der Montageort das 4-fache Gewicht des Produkts tragen kann.
- Verwenden Sie für Betonwände M10-Ankerbolzen mit Unterlegscheiben.
- Jeder Ankerbolzen muss eine Zugkraft von 700 kg aushalten.
- Sichern Sie die Kamera während der Installation mit dem Sicherheitskabel, um Stürze zu vermeiden.
Installationsvorbereitung
Verwenden Sie die beiliegende Schablone, um die 4 Befestigungslöcher (M10) an der Wand zu markieren und zu bohren. Bereiten Sie die notwendigen Kabel (Strom, BNC, Kommunikation) vor, bevor Sie die Halterung endgültig fixieren.
Kabelanschluss
Die Kabel müssen durch die Rückseite der Wandhalterung geführt werden. Es wird empfohlen, 100 mm Kabelüberstand an der Abdeckung zu lassen. Die Kabel des Kameraadapters müssen mit den externen Kabeln verlötet und die Verbindungsstellen mit Isolierband geschützt werden.
Montage der Kamera

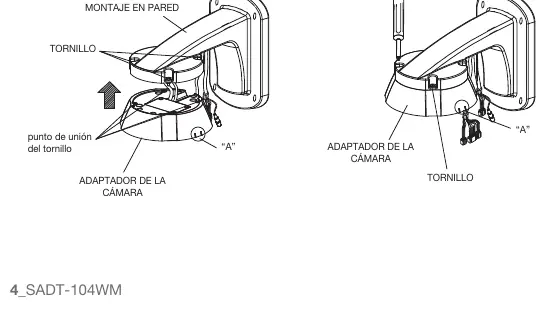

- Befestigen Sie den Kameraadapter an der Wandhalterung und sichern Sie ihn mit den 4 Schrauben.
- Führen Sie die Kabel durch die Abdeckung.
- Befestigen Sie das Sicherheitskabel der Kamera am Haken der Halterung.
- Richten Sie die Kamera aus, setzen Sie sie in die Halterung ein und drehen Sie sie um 10 Grad im Uhrzeigersinn, bis sie einrastet.
- Fixieren Sie die Kamera abschließend mit den mitgelieferten Schrauben, um ein Lösen durch Vibrationen zu verhindern.
Technische Daten
- Gewicht: 241 g
- Material: Kunststoff
- Betriebstemperatur: -10°C bis 50°C
- Einsatzort: Innenbereich
Herstellerinformationen
Samsung Electronics
Praktische Hilfe
Typische Probleme
Kamera sitzt locker oder wackelt
Stellen Sie sicher, dass die Kamera um 10 Grad gedreht wurde und die Sicherungsschrauben fest angezogen sind.
Kabel sind zu kurz für den Anschluss
Es wird empfohlen, 100 mm Kabelüberstand an der Abdeckung der Halterung zu belassen.
Vor der Verwendung
- Prüfen Sie, ob die Wand das 4-fache Gewicht der Kamera und Halterung tragen kann.
- Stellen Sie sicher, dass M10-Ankerbolzen und passende Unterlegscheiben vorhanden sind.
- Bereiten Sie Strom-, BNC- und Kommunikationskabel vor.
- Prüfen Sie, ob Sie einen Eck- oder Mastadapter benötigen, falls die Montage nicht an einer flachen Wand erfolgt.
Technische Daten in der Praxis
- Betriebstemperatur
- -10°C bis 50°C (nur für Innenräume geeignet)
Abbildungen und Diagramme
- Die Schablone zeigt die Abstände für die 4 Befestigungslöcher (150 mm x 80 mm).
- Die Abbildungen zeigen die korrekte Ausrichtung der Kamera (Position A) und die 10-Grad-Drehung zur Verriegelung.
Modellkompatibilität
- Kompatibel mit Samsung SmartDome Kameras SCC-C6433 und SCC-C6435.
- Kann mit SADT-110CM (Eckadapter) oder SADT-100PM (Mastadapter) kombiniert werden.
