Installationsanleitung für av:link 129.200UK Lautsprecher-Wandhalterung
Erfahren Sie, wie Sie die av:link 129.200UK Lautsprecher-Wandhalterung sicher montieren. Diese Anleitung enthält Schritte für Holz- und Mauerwerkswände, Traglastgrenzen und Einstellmöglichkeiten.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Diese Installationsanleitung beschreibt die Montage der av:link 129.200UK Lautsprecher-Wandhalterung. Beachten Sie unbedingt die maximale Traglast von 3,5 kg. Hängen Sie keine großen Lautsprecher auf, um das Risiko einer Instabilität des Schwerpunkts zu vermeiden. Überprüfen Sie die Halterung regelmäßig (mindestens alle drei Monate) auf festen Sitz.
Montagevorbereitung
Stellen Sie sicher, dass Sie über das notwendige Werkzeug verfügen (Bohrmaschine, Schraubendreher, Wasserwaage). Die Halterung ist für die Montage an Holzwänden oder Mauerwerk geeignet.

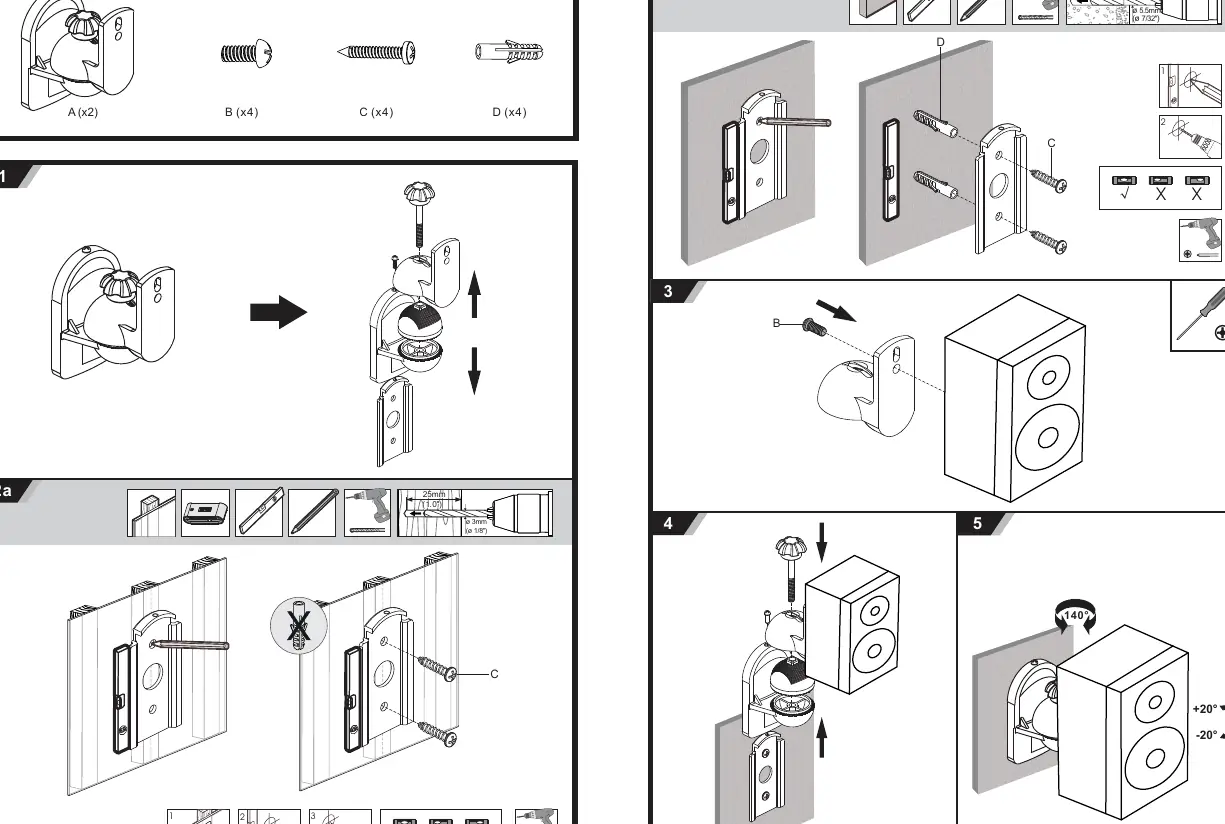

Installationsschritte
- Demontage: Zerlegen Sie die Halterung in ihre Einzelteile.
- Wandmontage:
- Holzwand (2a): Bohren Sie ein Loch mit 3 mm Durchmesser und 25 mm Tiefe.
- Mauerwerk (2b): Bohren Sie ein Loch mit 5,5 mm Durchmesser und 30 mm Tiefe. Setzen Sie die Dübel ein.
- Lautsprecherbefestigung: Befestigen Sie die Halterung am Lautsprecher.
- Zusammenbau: Setzen Sie die Halterung wieder zusammen.
- Einstellung: Richten Sie den Lautsprecher aus. Der Schwenkbereich beträgt 140°, die Neigung ist um +20° bis -20° verstellbar.
Praktische Hilfe
Typische Probleme
Stellen Sie sicher, dass das Gewicht des Lautsprechers 3,5 kg nicht überschreitet.
Überprüfen Sie alle Schrauben und die Wandbefestigung alle drei Monate.
Vor der Verwendung
- Tragfähigkeit von 3,5 kg prüfen
- Wandmaterial identifizieren (Holz oder Mauerwerk)
- Passenden Bohrer wählen (3 mm für Holz, 5,5 mm für Mauerwerk)
- Wasserwaage für gerade Montage bereithalten
