Bedienungsanleitung für Focal Inside IC VW 165 Lautsprecher
Erfahren Sie alles über die Focal Inside IC VW 165 2-Wege-Koaxiallautsprecher für Volkswagen. Technische Daten, Kompatibilität und Einbauhinweise im Überblick.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Die Focal Inside IC VW 165 sind 2-Wege-Koaxiallautsprecher, die speziell für den Austausch der originalen Audiosysteme in Volkswagen-Fahrzeugen entwickelt wurden. Das System zeichnet sich durch eine einfache Installation ohne Modifikationen am Fahrzeug aus, da es über fahrzeugspezifische Anschlüsse verfügt.
- Plug & Play: Keine Schweißarbeiten oder Kabeländerungen erforderlich.
- Kompatibilität: Vor dem Einbau muss die Fahrzeugkompatibilität zwingend auf der Website www.focal-inside.com geprüft werden.
- Technologie: Ausgestattet mit Polyglass-Membranen für präzise Mitten und Bässe sowie einem invertierten Aluminium-Hochtöner.
Produktbeschreibung
Das IC VW 165 Kit wurde für Fahrer entwickelt, die ihr ursprüngliches Audiosystem durch eine hochwertige Klanglösung ersetzen möchten. Die Lautsprecher nutzen die Polyglass-Technologie, die für einen definierten Klang sorgt, während der invertierte Aluminium-Hochtöner eine exzellente Hochtonwiedergabe ermöglicht. Die integrierte Frequenzweiche sorgt für eine optimale Trennung der Frequenzen.
Technische Spezifikationen
- Typ: 2-Wege-Koaxial-Kit
- Woofer-Durchmesser: 165 mm
- Hochtöner: Invertierte Aluminium-Kalotte
- Nennbelastbarkeit (RMS): 60 W
- Maximalbelastbarkeit: 120 W
- Impedanz: 2 Ohm
- Frequenzgang: 60 Hz - 20 kHz
- Empfindlichkeit (2,83V/1m): 93,7 dB
- Schwingspulendurchmesser: 25 mm (1 Zoll)
- Magnet: Ferrit
- Sicke: Butyl
Einbau und Kompatibilität
Die Lautsprecher sind für eine unsichtbare Integration in die originalen Einbauplätze konzipiert. Es sind keine zusätzlichen Zubehörteile für die Montage erforderlich. Stellen Sie sicher, dass Ihr Fahrzeugmodell (z. B. Golf 6, Passat, Polo, New Beetle, Tiguan I) in der Kompatibilitätsliste auf der Focal-Website aufgeführt ist.
Technische Zeichnungen und Diagramme

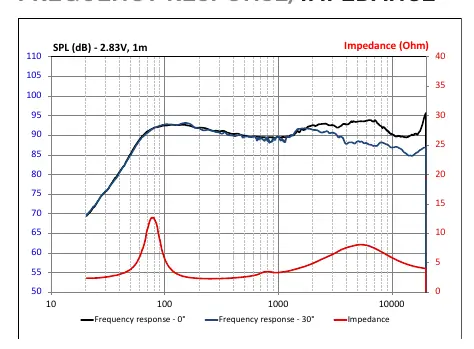

Das Datenblatt enthält eine mechanische Zeichnung mit allen relevanten Abmessungen in Millimetern, um den Einbau in die Türverkleidungen zu erleichtern. Zudem ist ein Frequenzgang- und Impedanzdiagramm beigefügt, das das Verhalten der Lautsprecher bei 0° und 30° Abstrahlwinkel sowie den Impedanzverlauf über das Frequenzspektrum darstellt.
Offizielle Quellen aus der Anleitung
Herstellerinformationen
Volkswagen AG
Praktische Hilfe
Typische Probleme
Kein Ton nach dem Einbau
Überprüfen Sie, ob der fahrzeugspezifische Stecker korrekt und fest eingerastet ist.
Lautsprecher passt nicht in die Öffnung
Prüfen Sie vorab auf www.focal-inside.com, ob Ihr spezifisches Fahrzeugmodell und Baujahr mit dem IC VW 165 kompatibel sind.
Vor der Verwendung
- Fahrzeugkompatibilität auf www.focal-inside.com prüfen
- Original-Lautsprecher aus dem Fahrzeug ausbauen
- Sicherstellen, dass keine Modifikationen an der Fahrzeugverkabelung vorgenommen werden müssen
- Fahrzeugspezifischen Stecker für den Anschluss vorbereiten
Technische Daten in der Praxis
- 2 Ohm Impedanz
- Der elektrische Widerstand des Lautsprechers. Stellen Sie sicher, dass Ihr Verstärker oder Radio für 2-Ohm-Lasten ausgelegt ist.
- 93,7 dB Empfindlichkeit
- Gibt an, wie laut der Lautsprecher bei einer bestimmten Eingangsleistung spielt. Ein hoher Wert bedeutet, dass der Lautsprecher auch mit weniger Verstärkerleistung laut spielt.
Abbildungen und Diagramme
- Mechanische Zeichnung: Zeigt die Einbautiefe und Durchmessermaße in mm für die korrekte Montage.
- Frequenzgang-Diagramm: Zeigt die Klangcharakteristik bei 0° und 30° Abstrahlwinkel.
Modellkompatibilität
- Speziell für Volkswagen-Fahrzeuge entwickelt.
- Unterstützte Modelle umfassen u.a. Golf 6, Passat, Polo, New Beetle, Tiguan I.
- Keine zusätzlichen Adapter oder Zubehörteile erforderlich.
