Werkstatthandbuch für 6-Gang-Schaltgetriebe Volkswagen 02Q
Detailliertes Werkstatthandbuch für das 6-Gang-Schaltgetriebe Volkswagen 02Q. Enthält Anleitungen zur Reparatur, Wartung, zum Aus- und Einbau sowie zur Einstellung von Kupplung, Getriebe und Differential.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Werkstatthandbuch bietet detaillierte Anweisungen für die Reparatur und Wartung des 6-Gang-Schaltgetriebes 02Q. Es ist für Fachpersonal konzipiert und setzt grundlegende Kenntnisse in der Fahrzeugreparatur voraus. Bitte beachten Sie, dass für bestimmte Arbeiten Spezialwerkzeuge erforderlich sind.
Allgemeine Reparaturhinweise
Sauberkeit ist bei Getriebereparaturen entscheidend. Verwenden Sie nur geeignete Werkzeuge. Vermeiden Sie Kontaktkorrosion, indem Sie nur zugelassene Schrauben und Komponenten verwenden, da das Getriebegehäuse aus einer Magnesiumlegierung besteht.

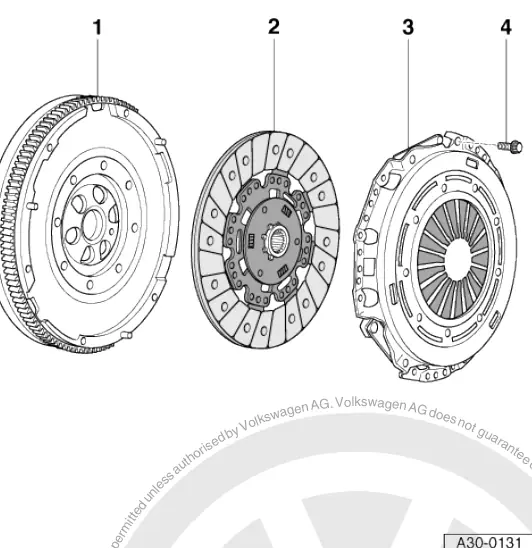

Kupplungsmechanismus
Die Anleitung beschreibt den Aus- und Einbau des Kupplungspedals, des Geberzylinders und des Kupplungspositionsgebers G476. Wichtige Schritte umfassen das Entlüften des Kupplungssystems. Achten Sie darauf, dass keine Bremsflüssigkeit auf das Getriebe gelangt.
Getriebeausbau und -einbau
Das Handbuch enthält spezifische Anweisungen für Fahrzeuge mit Turbo-Diesel- und Benzinmotoren. Achten Sie beim Einbau auf den korrekten Sitz der Passhülsen zwischen Motor und Getriebe. Verwenden Sie beim Einbau neue selbstsichernde Schrauben und Muttern.
Getriebeinstandsetzung
Detaillierte Schritte zur Demontage und Montage des Getriebegehäuses, der Schaltbetätigung, der Wellen und des Differentials. Beachten Sie die Einstellwerte für das Differential und die Wellen, da diese für die Funktion entscheidend sind.
Sicherheitshinweise
Beachten Sie bei allen Arbeiten die grundlegenden Sicherheitsvorkehrungen für Arbeiten an Kraftfahrzeugen. Trennen Sie bei Arbeiten an der Elektrik die Batterie und notieren Sie bei Bedarf den Radio-Code.
Herstellerinformationen
Volkswagen AG
Praktische Hilfe
Typische Probleme
Kontaktkorrosion am Gehäuse
Verwenden Sie nur die im ETKA gelisteten Schrauben und Komponenten, da das Gehäuse aus einer Magnesiumlegierung besteht.
Schwierigkeiten beim Schalten
Überprüfen Sie den korrekten Sitz der Passhülsen zwischen Motor und Getriebe.
Kupplung riecht verbrannt
Reinigen Sie das Kupplungsgehäuse und die Reibfläche des Schwungrads gründlich mit einem Tuch.
Vor der Verwendung
- Radio-Code bei Fahrzeugen mit Anti-Diebstahl-Codierung notieren.
- Batterie abklemmen.
- Fahrzeug auf ebener Fläche sichern.
- Spezialwerkzeuge gemäß Werkstatthandbuch bereitlegen.
- Sauberkeit des Arbeitsbereichs sicherstellen.
Technische Daten in der Praxis
- Getriebeölkapazität
- 2,3 Liter
- Anzugsdrehmoment Kupplungspedal
- 25 Nm
- Anzugsdrehmoment Getriebegehäuse
- Spezifische Werte siehe Tabelle im Handbuch (z.B. 60 Nm + 90°)
Abbildungen und Diagramme
- Übersicht der Schaltbetätigung

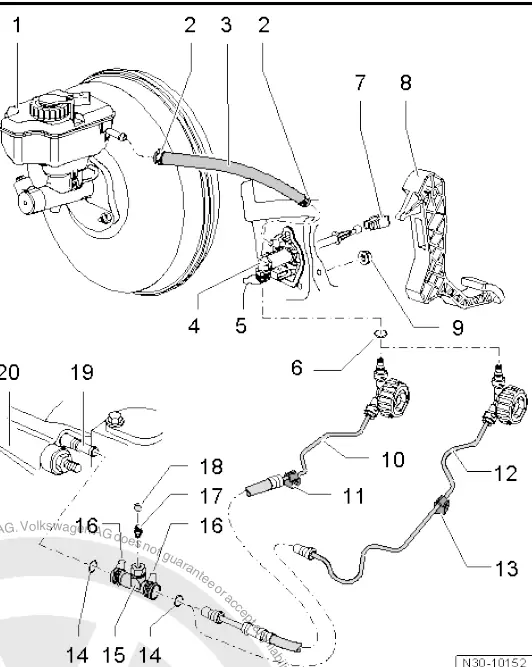

- Hydraulikschema der Kupplung
- Explosionszeichnung des Getriebegehäuses
Modellkompatibilität
- Geeignet für Jetta (ab 2005, ab 2011), Golf Variant (ab 2007, ab 2010).
- Nur für 4-Zylinder-Motoren.
