Diagnose- und Wartungsanleitung für Volkswagen Cabriolet Digifant ECU

Wichtige Informationen aus der Anleitung

Dieses Dokument dient als technischer Leitfaden für die Digifant I und Digifant II Motorsteuergeräte (ECU) im Volkswagen Cabriolet. Es enthält Informationen zur Identifizierung von Komponenten, zur Durchführung der On-Board-Diagnose (OBD I), zum Auslesen und Löschen von Fehlercodes sowie zum Zurücksetzen des Steuergeräts auf die Referenzeinstellungen.

Digifant I vs. Digifant II Komponenten

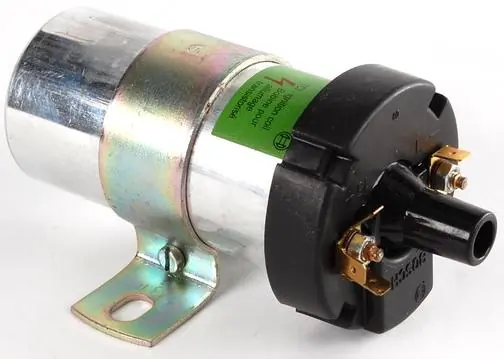

Die Anleitung bietet einen Vergleich der Komponenten zwischen Digifant I und Digifant II Systemen, einschließlich Steuergeräten, Klopfsensoren, Zündspulen, Zündsteuergeräten, Drosselklappenschaltern und Einspritzdüsen-Kabelbäumen. Achten Sie bei Ersatzteilbestellungen auf die spezifischen Teilenummern, da diese je nach Modelljahr und Region (z. B. Kalifornien vs. 49-Staaten) variieren.

Diagnose und Fehlercodes

Die Diagnose erfolgt über die OBD I-Schnittstelle, die sich unter der Schalthebelmanschette befindet. Um Fehlercodes auszulesen, wird eine Jumper-Methode verwendet:

• Schalten Sie die Zündung ein.
• Verbinden Sie den schwarzen Diagnoseanschluss (Pin 1, braunes Kabel) mit dem weißen Diagnoseanschluss (Pin 1, gelbes Kabel) mithilfe eines Jumper-Kabels.
• Warten Sie 5 Sekunden, bis die OBD CHECK-Leuchte zu blinken beginnt.
• Entfernen Sie den Jumper, lassen Sie die Zündung jedoch eingeschaltet.
• Zählen Sie die Blinksequenzen. Der Code 4444 oder 0000 signalisiert das Ende der Sequenz.

Fehlercodes löschen

Um den Fehlerspeicher zu löschen:

1. Zündung ausschalten.
2. Jumper wie bei der Diagnose anschließen (schwarzer Pin 1 an weißen Pin 1).
3. Zündung einschalten.
4. Nach 5 Sekunden den Jumper entfernen.
5. Die OBD CHECK-Leuchte sollte den Code 4444 blinken.
6. Zündung ausschalten.

Zurücksetzen des Digifant I Steuergeräts

Ein Reset ist erforderlich, wenn das Steuergerät, der Klopfsensor, der Luftmengenmesser, das Drosselklappenpotentiometer oder die Drosselklappeneinheit ersetzt wurden oder der blaue Kühlmitteltemperatursensor bei laufendem Motor getrennt wurde. Voraussetzungen: Motor auf Betriebstemperatur (80°C), Auspuffanlage dicht, Leerlaufstabilisierung in Ordnung, alle elektrischen Verbraucher aus.

Reset-Verfahren:

1. Kurbelgehäuseentlüftungsschlauch vom Emissionskontrollventil abziehen und den Schlauch verschließen.
2. Motor starten und im Leerlauf laufen lassen.
3. Blauen Kühlmitteltemperatursensor abziehen.
4. Nach einer Minute den Sensor wieder anschließen.
5. Motor abstellen.
6. Kurbelgehäuseentlüftungsschlauch wieder anschließen.
7. Fehlerspeicher prüfen und löschen.

Pinbelegungen

Die Anleitung enthält detaillierte Pinbelegungspläne für das Digifant II Steuergerät (25-Pin) und das Digifant I Steuergerät (38-Pin), die bei der Fehlersuche in der Verkabelung helfen.
