Technische Anleitung für Volkswagen 1.4-ltr. 16V 55kW Motor
Detaillierte technische Anleitung und Funktionsbeschreibung für den Volkswagen 1.4-ltr. 16V 55kW Motor. Erfahren Sie mehr über Motormechanik, Motorsteuerung, Wartungshinweise und Spezialwerkzeuge.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument beschreibt das Design und die Funktion des Volkswagen 1.4-ltr. 16V 55kW Motors. Es dient als technisches Schulungsprogramm und nicht als klassisches Werkstatthandbuch für Reparaturen. Es enthält jedoch kritische technische Daten, Wartungshinweise und Informationen zu Spezialwerkzeugen, die für die Arbeit an diesem Motor erforderlich sind.
Motormechanik
Der Motor zeichnet sich durch eine neue Generation von Rollenschlepphebeln aus. Wichtige mechanische Komponenten sind:
- Kunststoff-Saugrohr: Besteht aus hochfestem Polyamid, ist ca. 36% leichter als Aluminium und temperaturbeständig bis 140°C. Das Luftfiltergehäuse wird mit max. 3,5 Nm befestigt.

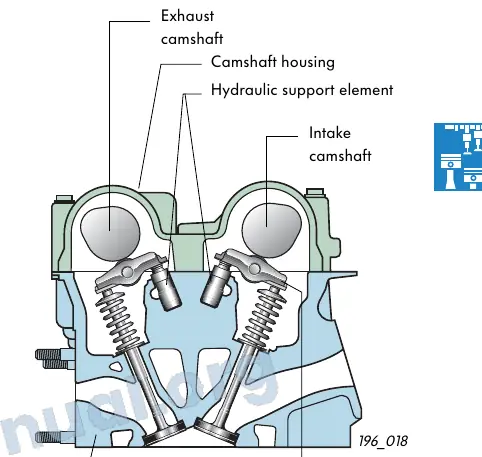

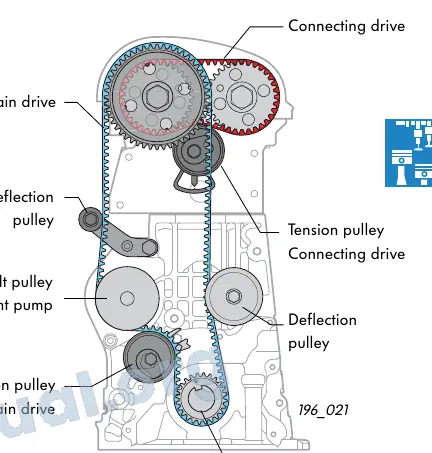

- Ventiltrieb: Die Nockenwellen sind im Gehäuse gelagert. Die Ventile werden über Rollenschlepphebel mit hydraulischen Abstützelementen betätigt, was Reibung und bewegte Massen reduziert.
- Kurbelgehäuse: Aus Aluminium-Druckguss mit eingepressten Grauguss-Zylinderlaufbuchsen.
- Kurbelwelle: Darf nicht gelockert oder entfernt werden, da sich der Lagersitz verformt. Bei gelösten Lagerschrauben muss das Kurbelgehäuse komplett mit der Kurbelwelle ersetzt werden.

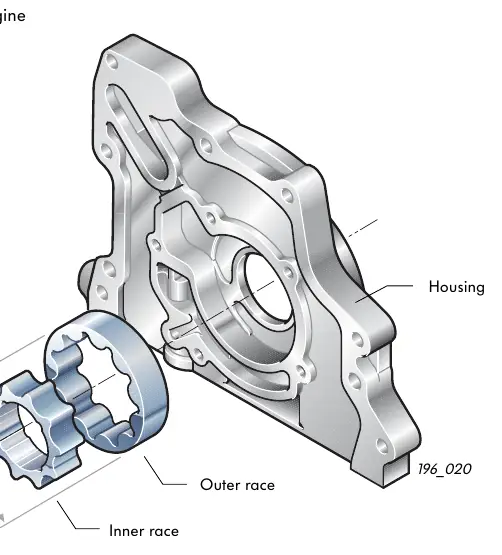

- Ölpumpe: Duozentrische Bauweise, direkt auf dem Kurbelzapfen sitzend.
- Pleuelstangen: Werden als Satz ausgetauscht.
Motorsteuerung
Das Magneti Marelli 4AV System steuert den Motor. Zu den Hauptkomponenten gehören:
- Statische Hochspannungsverteilung: Wartungsfrei, keine rotierenden Teile.

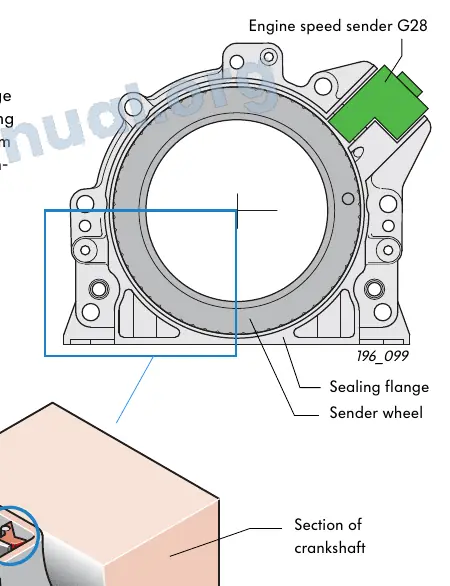

- Sensoren: Motordrehzahlgeber G28 (in der Dichtflansch integriert) und Hallgeber G40 (an der Einlassnockenwelle).
- Selbstdiagnose: Unterstützt Funktionen wie Fehlerspeicher abfragen, Stellglieddiagnose und Grundeinstellungen.
Service und Wartung

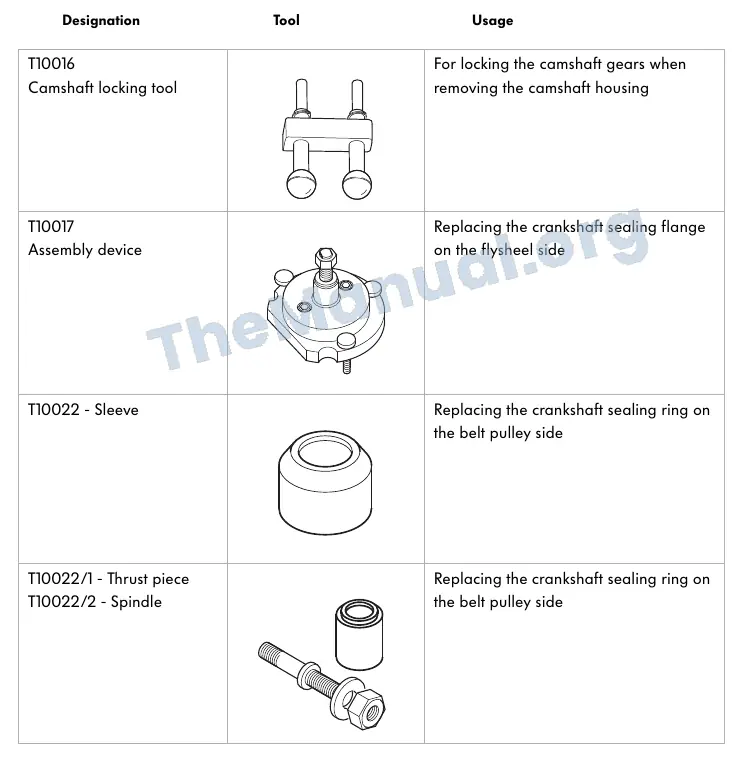

Für Reparaturen sind spezifische Spezialwerkzeuge erforderlich:
- T10016: Nockenwellen-Arretierwerkzeug.
- T10017: Montagevorrichtung für Dichtflansch.
- T10022: Hülse für Kurbelwellendichtring.
Wichtiger Hinweis: Verwenden Sie für das Kühlsystem ausschließlich den Kühlmittelzusatz G12.
Herstellerinformationen
Volkswagen AG
Praktische Hilfe
Typische Probleme
Kurbelwelle gelockert
Die Kurbelwelle darf nicht gelockert oder entfernt werden, da sich der Lagersitz verformt. Das Kurbelgehäuse muss in diesem Fall komplett mit der Kurbelwelle ersetzt werden.
Undichtigkeit am Dichtflansch
Dichtflansche verschiedener Hersteller sind nicht untereinander austauschbar. Achten Sie auf die korrekte Zuordnung.
Ventilspiel
Das Ventilspiel wird durch hydraulische Abstützelemente automatisch ausgeglichen. Eine manuelle Einstellung ist nicht vorgesehen.
Vor der Verwendung
- Nur Kühlmittelzusatz G12 verwenden.
- Pleuelstangen immer als Satz austauschen.
- Dichtmittel zwischen Nockenwellengehäuse und Zylinderkopf sparsam auftragen, um Ölbohrungen nicht zu verstopfen.
- Spezialwerkzeuge T10016, T10017, T10022 für Reparaturen bereithalten.
- Bei Austausch des Motorsteuergeräts oder der Drosselklappensteuereinheit ist eine Grundeinstellung erforderlich.
Technische Daten in der Praxis
- Motorleistung
- 55kW bei 5000 U/min, Drehmoment 128Nm bei 3200 U/min.
- Verdichtungsverhältnis
- 10.5:1 für den 1.4-ltr. Motor.
Abbildungen und Diagramme
- Funktionsdiagramm (S. 28-29) zeigt die Verkabelung und Signalwege der Sensoren und Aktoren.
- Ventilsteuerung (S. 8) zeigt den Aufbau des Rollenschlepphebels und des hydraulischen Abstützelements.
Modellkompatibilität
- Gilt für 1.4-ltr. 16V 55kW Motor.
- Einige Merkmale gelten auch für den 1.6-ltr. 16V 88kW Motor (Polo GTI).
