Bedienungsanleitung für Viessmann Vitocell 100-V Warmwasserspeicher

Erfahren Sie alles über den Viessmann Vitocell 100-V Warmwasserspeicher. Diese Anleitung enthält technische Daten, Installationshinweise, Abmessungen und wichtige Sicherheitshinweise für die Inbetriebnahme und Wartung.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Dieses Dokument ist ein technisches Datenhandbuch für den Viessmann Vitocell 100-V (CVWC) Warmwasserspeicher. Es ist wichtig zu beachten, dass dieser Speicher nicht für Dampfheizungsanwendungen geeignet ist. Die Installation muss durch einen qualifizierten Heizungsfachmann erfolgen, der die örtlichen Vorschriften und die in diesem Handbuch beschriebenen Systemdesign-Richtlinien einhält.

Produktbeschreibung

Der Vitocell 100-V ist ein vertikaler, indirekt beheizter Warmwasserspeicher in Stahlausführung mit Emaillierung. Er ist in den Kapazitäten 53 USG (200 L), 66 USG (250 L) und 79 USG (300 L) erhältlich. Der Speicher verfügt über eine korrosionsbeständige Oberfläche und eine hocheffiziente Wärmedämmung.

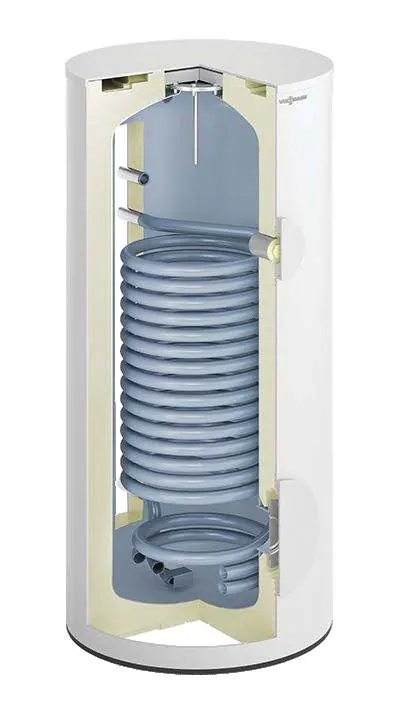

Querschnitt des Vitocell 100-V Speichers
Querschnitt des Vitocell 100-V Speichers

Technische Daten

Die technischen Daten variieren je nach Modellgröße:

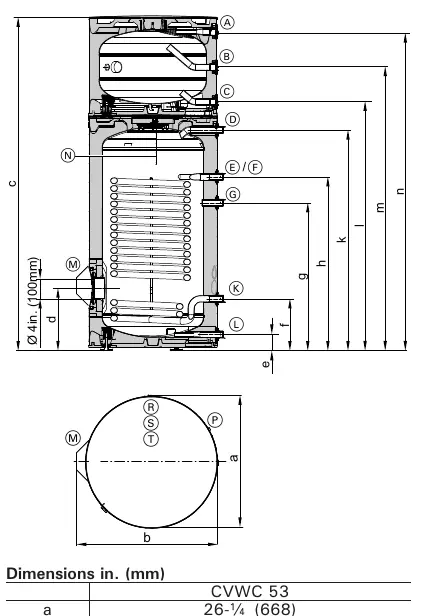

Abmessungen des Vitocell 100-V 53 USG
Abmessungen des Vitocell 100-V 53 USG
  • Speicherkapazität: 200 L, 250 L oder 300 L.
  • Maximale Betriebstemperatur: Heizungssystem 120°C (248°F), Warmwasser 82°C (180°F).
  • Anschlüsse: Alle Anschlüsse sind als 1-Zoll NPT-Innengewinde ausgeführt (mit mitgelieferten Adaptern).
  • Wärmetauscher: Selbstentlüftende Wärmetauscherschlange mit großer Oberfläche für effiziente Wärmeübertragung.

Installation und Systemdesign

Die Installation muss gemäß den Systemdesign-Richtlinien erfolgen. Das Handbuch enthält detaillierte Zeichnungen für die Verrohrung, einschließlich:

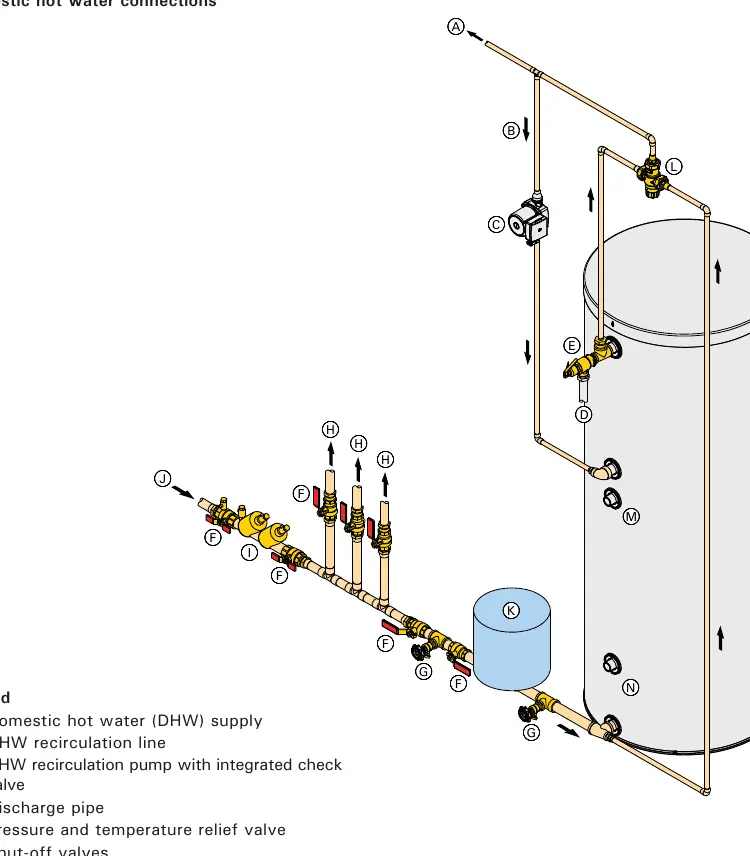

Installationsschema für Warmwasseranschlüsse
Installationsschema für Warmwasseranschlüsse
  • Anschlüsse für Warmwasserversorgung, Zirkulation und Heizungsvorlauf/-rücklauf.
  • Installation eines Sicherheitsventils (T&P-Ventil) ist zwingend erforderlich.
  • Verwendung eines Ausdehnungsgefäßes bei Installation eines Rückflussverhinderers.
  • Hinweis: Die bereitgestellten Zeichnungen sind vereinfachte konzeptionelle Darstellungen; die tatsächliche Installation muss vor Ort verifiziert werden.

Wartung und Sicherheit

  • Wasserqualität: Der Speicher ist nur für Trinkwasserqualität ausgelegt. Bei Verwendung anderer Medien erlischt die Garantie.
  • Anode: Der Speicher ist mit einer Fremdstromanode ausgestattet, die für den Korrosionsschutz sorgt.
  • Sicherheitsventil: Das mitgelieferte 150 psi T&P-Ventil muss gemäß den örtlichen Vorschriften installiert werden.
  • Überhitzungsschutz: Bei Temperaturen über 60°C (140°F) wird die Installation eines Verbrühschutzes (Temperaturmischventil) empfohlen.

Herstellerinformationen

Viessmann Climate Solutions SE

Markenprofil

Praktische Hilfe

Typische Probleme

Nicht für Dampfheizung geeignet

Verwenden Sie diesen Speicher nicht in Dampfheizungsanwendungen.

Garantieverlust durch falsche Wasserqualität

Stellen Sie sicher, dass nur Trinkwasserqualität verwendet wird. Bei hohen Chlorid- oder Sulfatkonzentrationen Viessmann kontaktieren.

Überdruck im System

Installieren Sie das mitgelieferte T&P-Sicherheitsventil gemäß den örtlichen Vorschriften.

Vor der Verwendung

  • Prüfen Sie, ob das Modell für Ihre Anwendung geeignet ist.
  • Stellen Sie sicher, dass die Wasserqualität den Anforderungen entspricht.
  • Installieren Sie ein Sicherheitsventil (T&P) gemäß den örtlichen Vorschriften.
  • Verwenden Sie bei Bedarf ein Temperaturmischventil zum Schutz vor Verbrühungen.
  • Stellen Sie sicher, dass die Anschlüsse (Vorlauf/Rücklauf/Zirkulation) korrekt identifiziert sind.

Technische Daten in der Praxis

Recovery rates
Die Wiederaufheizrate des Wassers bei verschiedenen Heizungsvorlauftemperaturen.
Standby heat loss
Der Wärmeverlust des Speichers im Ruhezustand (kWh/24h).
Maximum Operating Temperature
Die maximal zulässige Betriebstemperatur für das Heizungssystem und das Warmwasser.

Abbildungen und Diagramme

  • Querschnitt: Zeigt den Aufbau mit Anode, Emaillierung, Isolierung und Wärmetauscherschlange.
  • Installationsschema: Zeigt die korrekte Anordnung von Ventilen, Rückflussverhinderern und Anschlüssen.

Modellkompatibilität

  • Kompatibel mit modulierenden und Niedertemperatur-Heizkesseln.
  • Nicht für Dampfheizung geeignet.
