Montageanleitung für Speicher-Wassererwärmer Viessmann Vitocell 100-V und 100-W

Wichtige Informationen aus der Anleitung

Diese Montageanleitung richtet sich ausschließlich an autorisierte Fachkräfte. Sie enthält wichtige Sicherheits- und Installationshinweise für die Speicher-Wassererwärmer Vitocell 100-V und 100-W. Vor Beginn der Arbeiten ist die Anlage spannungsfrei zu schalten und gegen Wiedereinschalten zu sichern. Achten Sie auf den Schutz vor elektrostatischer Entladung bei Arbeiten an elektronischen Baugruppen.

Montagevorbereitung

Stellen Sie den Speicher-Wassererwärmer in einem frostgeschützten und zugfreien Raum auf. Achten Sie auf ausreichenden Wandabstand für die Bedienung des Temperaturreglers. Bei den Modellen mit 750 und 950 Litern Inhalt ist ein Mindestabstand von 850 mm vor dem Speicher für den Austausch der Magnesium-Schutzanoden erforderlich. Richten Sie den Speicher mit den Stellfüßen aus, wobei diese nicht über 35 mm Gesamtlänge herausgedreht werden dürfen.

Montageablauf

Der Montageablauf variiert je nach Speichergröße:

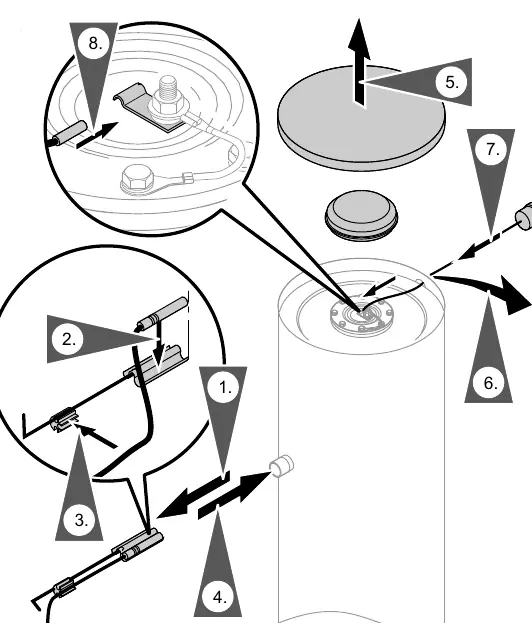

• Bis 300 l: Einbau von Speichertemperatursensor und Thermometerfühler, Prüfung des Anodenanschlusses und Montage der Blende/Deckel.
• 500 l: Anbau der Wärmedämmung und Prüfung des Anodenanschlusses.
• 750 bis 950 l: Aufstellen des Speichers, Prüfung der Anoden und Anbau der Fühler.

Wärmedämmung

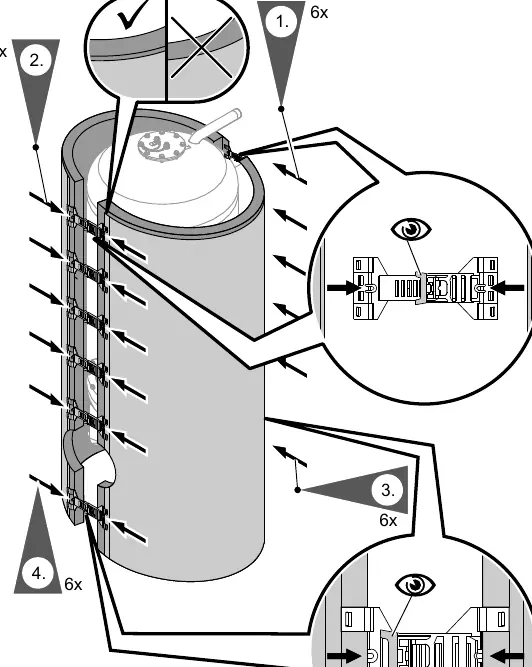

Für die Modelle von 500 bis 950 Litern ist der Wärmedämm-Mantel zu montieren. Hierfür sind zwei Personen erforderlich. Die Klippverschlüsse müssen auf das Kantenprofil gesteckt und fest zusammengeschoben werden. Achten Sie darauf, dass keine Vliesreste in die Speicheranschlüsse gelangen.

Anschlüsse

Alle Rohrleitungen sind mit lösbaren Verbindungen anzuschließen. Nicht benötigte Anschlüsse sind mit Rotgusskappen zu verschließen. Die Zirkulationsleitung muss mit Zirkulationspumpe, Rückschlagklappe und Zeitschaltuhr ausgestattet werden. Das Sicherheitsventil in der Kaltwasserleitung muss bauteilgeprüft sein und darf nicht absperrbar sein.

Inbetriebnahme

Die Inbetriebnahme erfolgt gemäß der separaten Serviceanleitung. Stellen Sie sicher, dass der Temperaturregler und Sicherheitstemperaturbegrenzer so eingestellt sind, dass die Trinkwassertemperatur 95 °C nicht überschreitet.
