Bedienungsanleitung für Vevor Türgriff-Set 19985-SN
Schnellstartanleitung für das Vevor Türgriff-Set 19985-SN. Erfahren Sie, wie Sie das Schloss montieren, die Maße anpassen und das Produkt richtig warten.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das Vevor Türgriff-Set wird durch Bohren von Löchern (54 mm und 25 mm) gemäß der Vorlage, Einstellen des Riegels auf das Dornmaß (60/70 mm) und anschließende Montage der Außen- und Innengriffe installiert. S. 4, 5, 6
Wichtigste Schritte
- Bohren der Löcher S. 4
- Einstellen des Riegels S. 4
Probleme und Lösungen
Schlüssel klemmt
Graphitpulver in das Schlüsselloch geben.
S. 6Wartung und Reset
- Regelmäßige Schmierung S. 6
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Türdicke | 1-3/8" ~ 1-3/4" | Zulässige Türstärke | S. 2 |
| Dornmaß | 60 mm / 70 mm | Einstellbare Riegellänge | S. 2 |
Wo es im PDF steht
- Strukturdiagramm S. 3
- Installation S. 4, 5, 6
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die Montage- und Wartungsanweisungen für das Vevor Türgriff-Set (Modelle 19985-SN, 20185-AC, 20185-10B). Das Set ist für Türen mit einer Dicke von 1-3/8" bis 1-3/4" geeignet. Vor der Installation ist es wichtig, die Bohrvorlage zu verwenden und die korrekte Dornmaß-Einstellung (60 mm oder 70 mm) vorzunehmen.

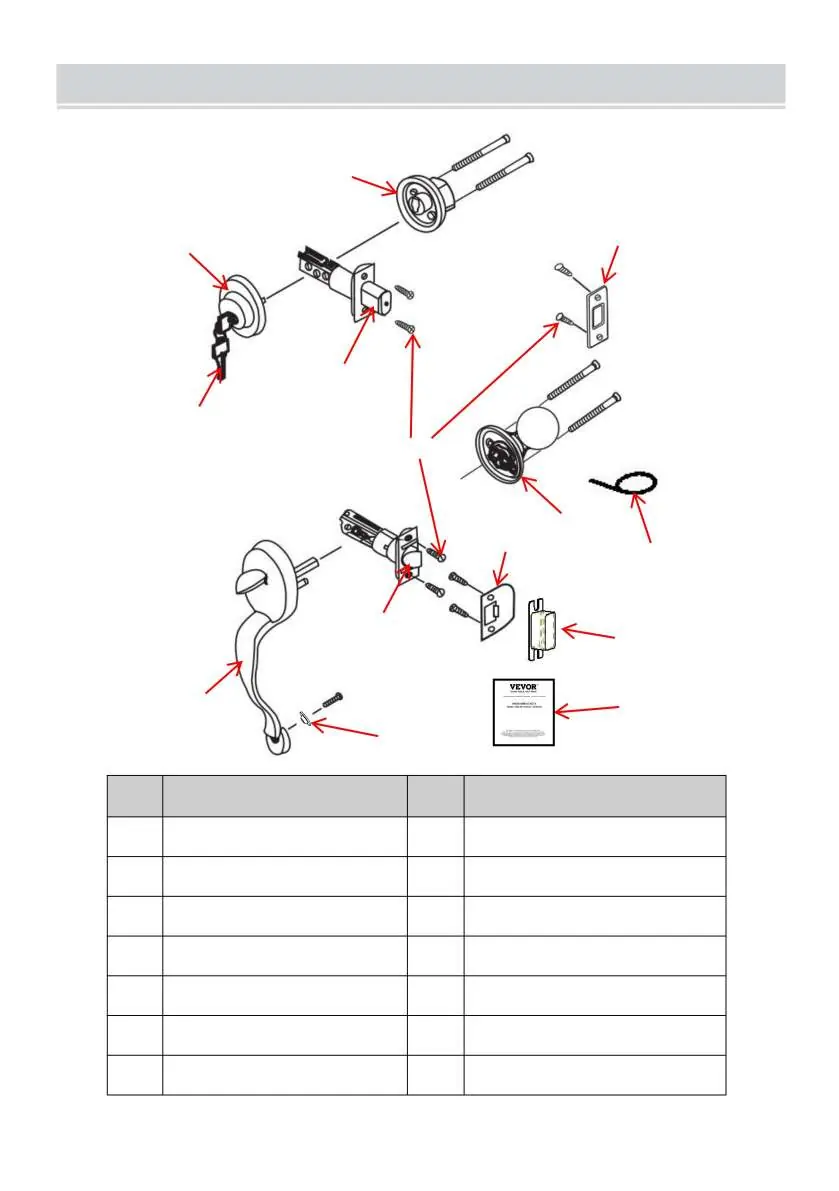

Produktbeschreibung und Komponenten
Das Set besteht aus folgenden Hauptkomponenten:
- Frontgriff
- Zylinder
- Unterer und oberer Riegel
- Schließblech und Schließkasten
- Schrauben, Stift, Unterlegscheibe und Schlüssel
Installation

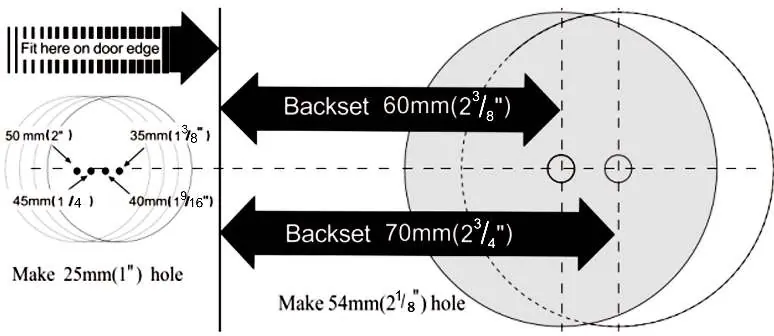

1. Tür markieren und Löcher bohren: Falten Sie die mitgelieferte Vorlage über die Türkante und markieren Sie die Position für das 60 mm oder 70 mm Dornmaß. Bohren Sie die Löcher mit einem Durchmesser von 54 mm und 25 mm durch die Tür. Schneiden Sie eine Basis von 58x26x3 mm aus.
2. Riegel installieren: Stellen Sie den Riegel je nach Position der Schlosslöcher auf 60 mm oder 70 mm ein. Achten Sie darauf, dass die Nocke beim Einstellen korrekt positioniert ist.
3. Außenmechanismus installieren: Setzen Sie den Frontgriff mit den Stielen und der Vierkantspindel in den Riegel ein und drücken Sie ihn fest gegen die Türfläche.
4. Innenknöpfe installieren: Montieren Sie den Innenknopf, setzen Sie die Schrauben durch die Unterlegscheibe in das untere Loch und ziehen Sie diese fest.
5. Schließblech installieren: Montieren Sie das Schließblech am Türrahmen, sodass die Verriegelungsstange beim Schließen der Tür korrekt einrastet.
Wartung
- Vermeiden Sie Schläge mit Gewalt, um Schäden am Riegel und Türrahmen zu verhindern.
- Reinigen Sie das Produkt nur mit einem trockenen Tuch. Verwenden Sie keine chemischen Reinigungsmittel, da diese die Schutzschicht beschädigen können.
- Schmieren Sie das Schlüsselloch bei Bedarf oder alle 6 bis 12 Monate mit Graphitpulver (Bleistiftpulver), wenn der Schlüssel nicht reibungslos funktioniert.
Sicherheitshinweise
Das Produkt enthält Kleinteile, die bei Verschlucken eine Erstickungsgefahr darstellen können. Halten Sie diese von Kindern fern. Tragen Sie bei der Montage und Verwendung von Elektrowerkzeugen stets eine Schutzbrille und halten Sie Hände, Gesicht und Kleidung von beweglichen Teilen fern.
Herstellerinformationen
VEVOR
Praktische Hilfe
Typische Probleme
Schlüssel lässt sich nicht reibungslos einstecken oder drehen.
Schmieren Sie das Schlüsselloch mit Graphitpulver (Bleistiftpulver).
Riegel passt nicht in die Tür.
Überprüfen Sie, ob das Dornmaß (60 mm oder 70 mm) korrekt eingestellt ist.
Vor der Verwendung
- Überprüfen Sie die Türdicke (muss zwischen 1-3/8" und 1-3/4" liegen).
- Stellen Sie sicher, dass das Dornmaß (60 mm oder 70 mm) korrekt gewählt ist.
- Stellen Sie sicher, dass alle benötigten Werkzeuge für die Bohrung und Montage bereitliegen.
- Lesen Sie die Sicherheitshinweise sorgfältig durch.
Technische Daten in der Praxis
- Dornmaß (Latch Length)
- Der Abstand von der Türkante bis zur Mitte des Bohrlochs (60 mm oder 70 mm).
Abbildungen und Diagramme

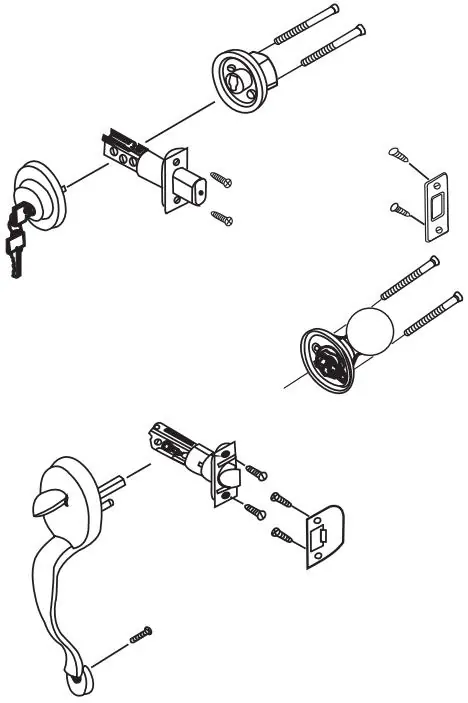

- Das Strukturdiagramm zeigt die Anordnung der Teile 1 bis 13.
- Die Installationsdiagramme zeigen die korrekte Bohrung der Löcher und die Ausrichtung des Riegels.
- Das Diagramm zur Schließblechmontage zeigt die korrekte Positionierung am Türrahmen.
Modellkompatibilität
- Geeignet für Türen mit einer Dicke von 1-3/8" bis 1-3/4".
- Einstellbares Dornmaß von 60 mm oder 70 mm.
