Installationsanleitung für Detex 02Z & 03Z Anti-Vandal Trim
Erfahren Sie, wie Sie die Detex 02Z und 03Z Anti-Vandal Trim korrekt installieren. Diese Anleitung enthält Vorbereitungsschritte, Werkzeuglisten und Montageanweisungen für verschiedene Türstärken.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Diese Anleitung beschreibt die Installation der Detex 02Z und 03Z Anti-Vandal Trim. Beachten Sie, dass für 03Z-Modelle zusätzliche Vorbereitungen an der Tür erforderlich sind, während 02Z-Modelle keine spezielle Vorbereitung benötigen. Stellen Sie sicher, dass alle Bohrungen gerade und waagerecht ausgeführt werden. Bei Türen mit einer Stärke von 2-1/4" muss das mitgelieferte längere Endstück (Tailpiece) verwendet werden.
Benötigtes Werkzeug
- Schutzbrille
- Maßband
- Bleistift
- Hammer
- Körner
- Bohrmaschine
- 3/8" Bohrer
- 1-1/2" Lochsäge (nur für 03Z)
- 3/4" Bohrer (nur für 03Z)
- Schraubendreher

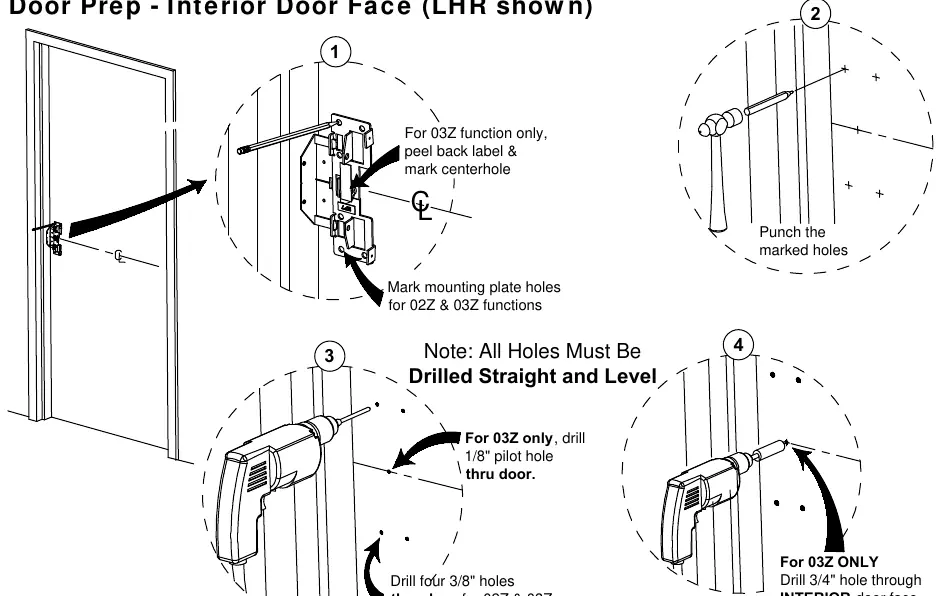

Vorbereitung der Tür (Innen)
Markieren Sie die Montagelöcher für die 02Z- und 03Z-Funktionen. Verwenden Sie einen Körner, um die markierten Stellen vorzubereiten. Bohren Sie vier 3/8"-Löcher durch die Tür. Für 03Z-Modelle ist zusätzlich ein 1/8"-Pilotloch erforderlich, sowie ein 3/4"-Loch durch die Innenseite der Tür.
Vorbereitung der Tür (Außen - nur 03Z)
Bohren Sie ein 1-1/2"-Loch durch die Außenseite der Tür, 1/4" oberhalb des zuvor gebohrten Pilotlochs.

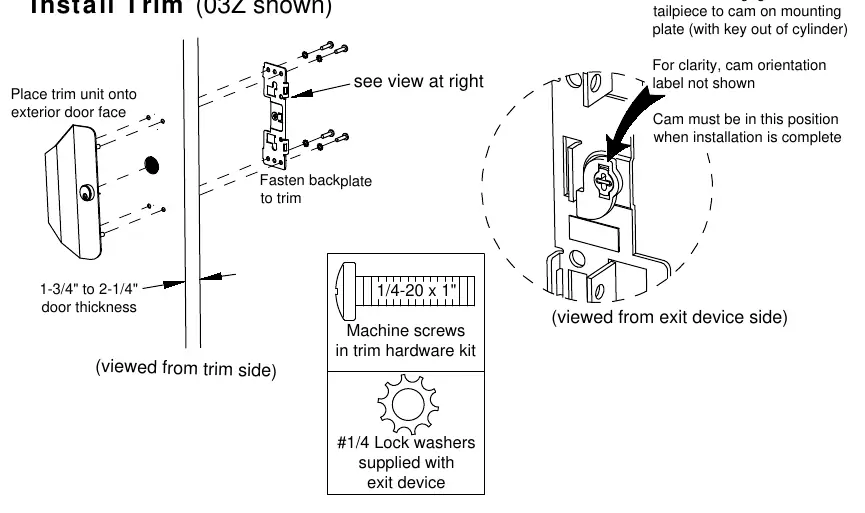

Montage des Trims
Platzieren Sie die Trim-Einheit auf der Außenseite der Tür. Befestigen Sie die Rückplatte am Trim. Achten Sie darauf, das Trim-Endstück (Tailpiece) in den Nocken auf der Montageplatte einzurasten (bei abgezogenem Schlüssel). Der Nocken muss nach Abschluss der Installation in der korrekten Position stehen.
Herstellerinformationen
Detex Corporation
Praktische Hilfe
Typische Probleme

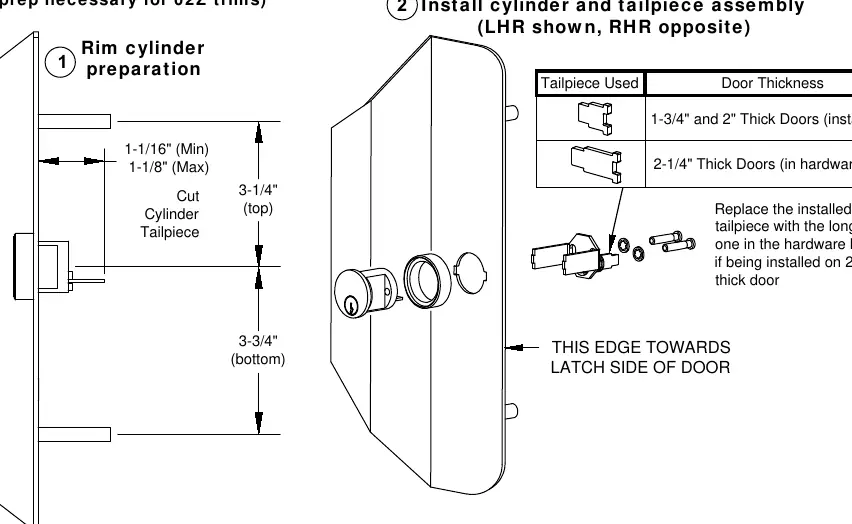

Türstärke 2-1/4"
Ersetzen Sie das installierte Endstück (Tailpiece) durch das längere Teil aus dem Hardware-Kit.
Nocken-Ausrichtung
Stellen Sie sicher, dass der Nocken nach der Installation korrekt ausgerichtet ist (siehe Abbildung auf Seite 4).
Vor der Verwendung
- Schutzbrille tragen
- Maßband und Bleistift bereithalten
- Alle benötigten Bohrer und Lochsägen prüfen
- Türstärke messen (1-3/4" bis 2-1/4")
Abbildungen und Diagramme

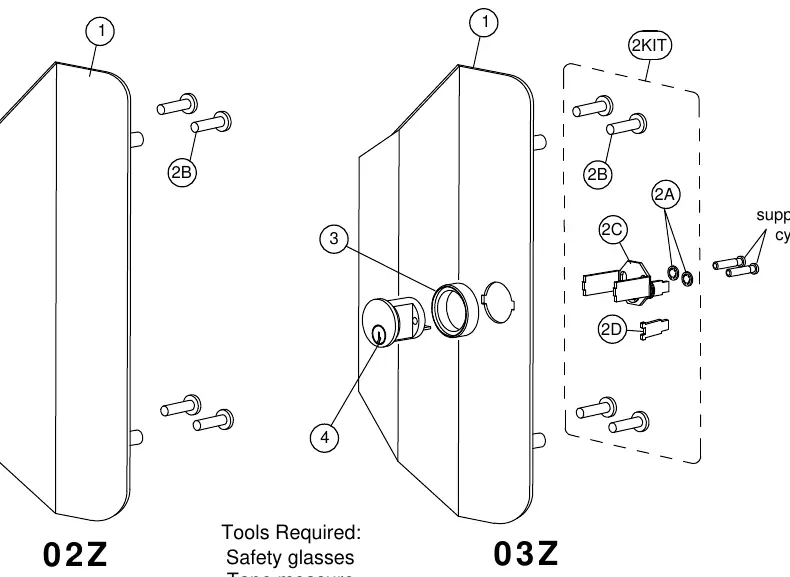

- Die Teileübersicht zeigt die Montage von Trim, Endstück und Schrauben.
- Die Bohrschablone zeigt die Lochpositionen für 02Z und 03Z.
Modellkompatibilität
- 03Z erfordert zusätzliche Bohrungen im Vergleich zu 02Z.
- Hardware-Kit enthält Teile für verschiedene Türstärken.
