Installationsanleitung für Emtek Stretto 1.5x5 Passage Türgriff
Detaillierte Installationsanleitung für den Emtek Stretto 1.5x5 Passage Türgriff. Erfahren Sie, wie Sie die Tür und den Türrahmen korrekt vorbereiten, das Schloss montieren und die Türbeschläge anbringen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Diese Anleitung beschreibt die fachgerechte Installation des Emtek Stretto 1.5x5 Passage Türgriffs. Bitte beachten Sie, dass die Installation präzise Bohrungen an der Tür und am Türrahmen erfordert. Stellen Sie sicher, dass Sie über das passende Werkzeug verfügen, bevor Sie beginnen.
Türvorbereitung
Für die Installation des Türgriffs sind folgende Bohrungen erforderlich:
- Bohrung für den Türgriff: 2-1/4 Zoll tief.
- Bohrung an der Türkante (Edge Bore): 1 Zoll Durchmesser.
- Backset (Abstand): 2-3/8 Zoll oder 2-3/4 Zoll.
Vorbereitung des Türrahmens
Die Vorbereitung des Türrahmens erfordert Sorgfalt, da die tatsächlichen Maße aufgrund von Toleranzen variieren können.
- Die in der Tabelle angegebenen Maße B und C dienen lediglich als Referenz.

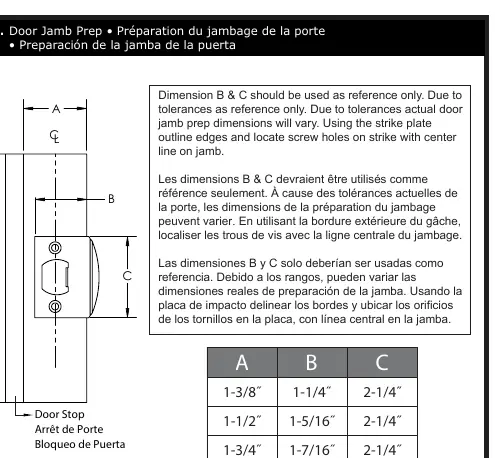

- Verwenden Sie das Schließblech als Schablone, um die Kanten und die Position der Schraubenlöcher direkt am Türrahmen zu markieren.
- Richten Sie das Schließblech an der Mittellinie des Türrahmens aus.
Montage des Schlosses und der Beschläge

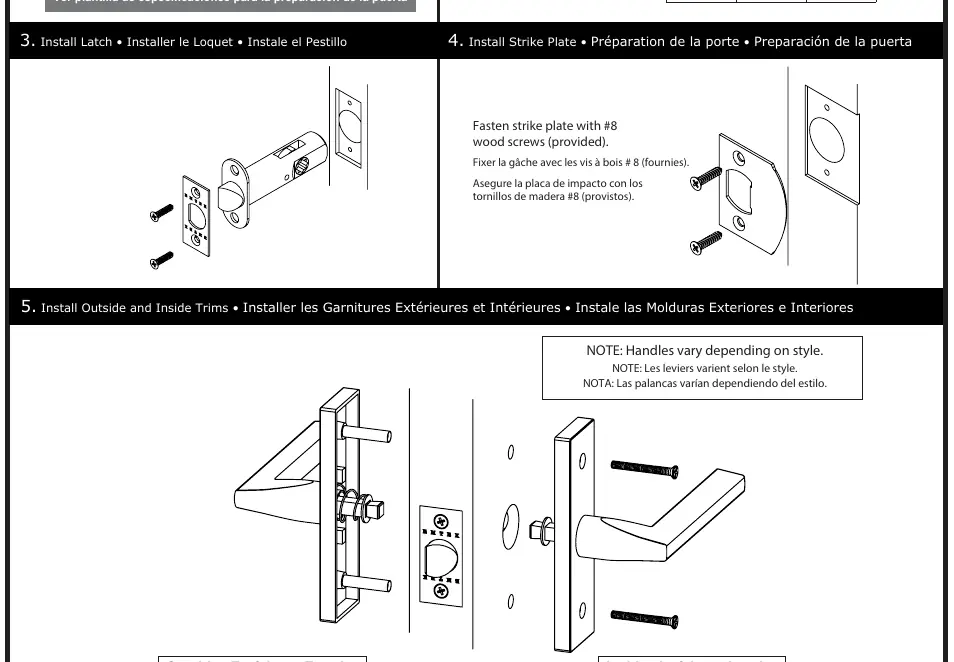

- Schlossfalle (Latch) installieren: Setzen Sie die Schlossfalle in die dafür vorgesehene Bohrung an der Türkante ein.
- Schließblech (Strike Plate) montieren: Befestigen Sie das Schließblech am Türrahmen unter Verwendung der mitgelieferten #8 Holzschrauben.
- Türbeschläge (Trims) anbringen: Montieren Sie die äußeren und inneren Türbeschläge. Beachten Sie, dass die Montage der Hebel je nach Stil variieren kann.
Herstellerinformationen
Emtek
Praktische Hilfe
Typische Probleme
Unterschiedliche Türrahmenmaße
Verwenden Sie das Schließblech als direkte Schablone für die Schraubenlöcher, anstatt sich ausschließlich auf die Referenzmaße B und C zu verlassen.
Vor der Verwendung
- Überprüfen Sie das benötigte Backset (2-3/8 Zoll oder 2-3/4 Zoll).
- Stellen Sie sicher, dass die Bohrung an der Türkante einen Durchmesser von 1 Zoll hat.
- Halten Sie #8 Holzschrauben für die Montage des Schließblechs bereit.
- Prüfen Sie die Ausrichtung der Mittellinie am Türrahmen.
Abbildungen und Diagramme

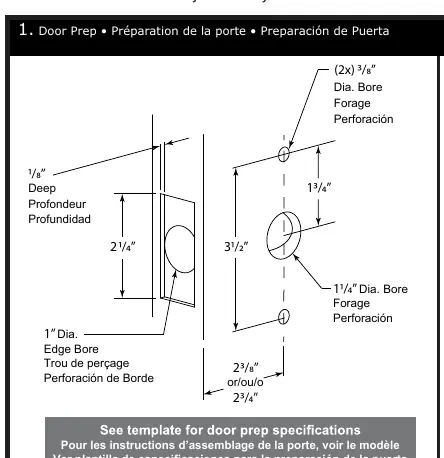

- Die Abbildung zeigt die notwendigen Bohrungen für den Türgriff und die Positionierung des Schließblechs am Türrahmen.
Modellkompatibilität
- Die Montage der Hebel kann je nach gewähltem Stil variieren.
