Installationsanleitung für Sargent 10 Line und 10X Line Fallenverlängerung
Diese Installationsanleitung beschreibt die korrekte Montage der Fallenverlängerung für Sargent 10 Line und 10X Line Türschlösser bei 3-3/4" und 5" Dornmaßen. Enthält Schritt-für-Schritt-Anweisungen und Funktionstests.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Diese Anleitung beschreibt die Montage der Fallenverlängerung für Sargent 10 Line und 10X Line Schlösser. Die korrekte Ausrichtung der Komponenten ist entscheidend für die einwandfreie Funktion des Schlosses. Stellen Sie sicher, dass Sie die für Ihr Dornmaß (3-3/4" oder 5") passenden Teile verwenden.
Montage der Fallenverlängerung

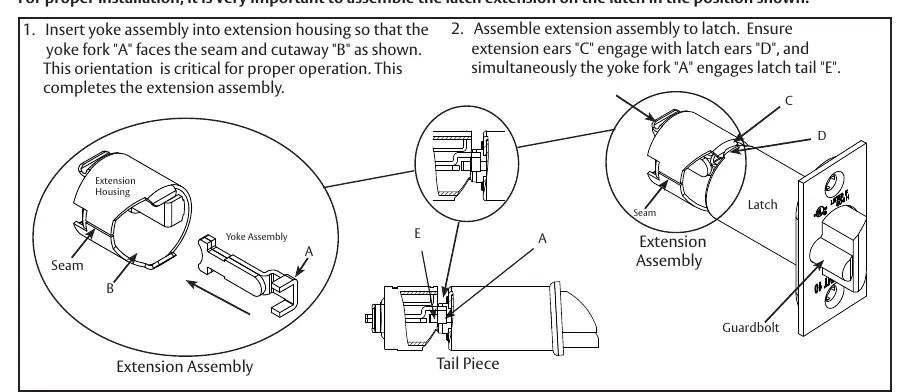

- Jochbaugruppe einsetzen: Setzen Sie die Jochbaugruppe in das Verlängerungsgehäuse ein. Die Jochgabel "A" muss dabei in Richtung der Naht und des Ausschnitts "B" zeigen. Diese Ausrichtung ist kritisch für den Betrieb.
- Verlängerung an der Falle montieren: Verbinden Sie die Verlängerungsbaugruppe mit der Falle. Achten Sie darauf, dass die Verlängerungsohren "C" in die Fallenohren "D" eingreifen und gleichzeitig die Jochgabel "A" in den Fallenschwanz "E" einrastet.

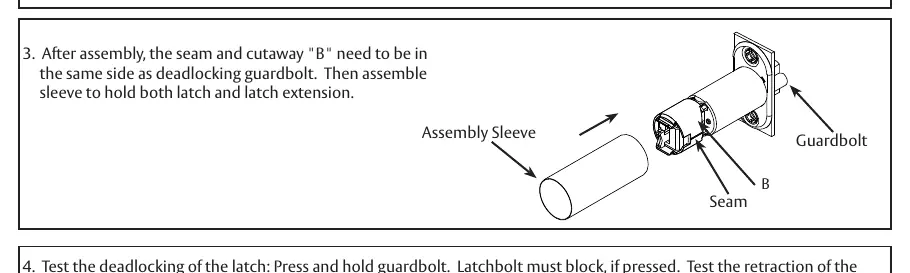

- Hülse anbringen: Nach der Montage müssen sich die Naht und der Ausschnitt "B" auf der gleichen Seite wie der Deadlocking-Guardbolt (Sicherungsriegel) befinden. Schieben Sie anschließend die Montagehülse über die Einheit, um Falle und Fallenverlängerung zu fixieren.
Funktionstest
Nach der Montage muss die Deadlocking-Funktion der Falle überprüft werden:

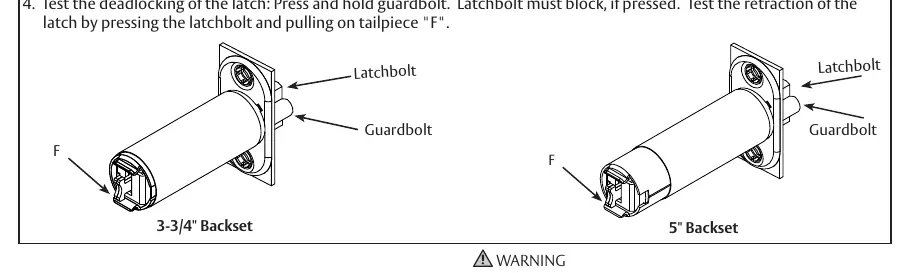

- Drücken und halten Sie den Guardbolt (Sicherungsriegel). Die Falle muss blockiert sein, wenn sie eingedrückt wird.
- Testen Sie das Zurückziehen der Falle, indem Sie die Falle eindrücken und am Endstück "F" ziehen.
Praktische Hilfe
Typische Probleme
Überprüfen Sie, ob die Naht und der Ausschnitt 'B' korrekt auf der Seite des Guardbolts ausgerichtet sind.
Stellen Sie sicher, dass die Jochgabel 'A' korrekt in den Fallenschwanz 'E' eingreift und die Verlängerung vollständig montiert ist.
Vor der Verwendung
- Identifizieren Sie das Dornmaß (3-3/4" oder 5").
- Stellen Sie sicher, dass alle Teile (Jochbaugruppe, Gehäuse, Hülse) vorhanden sind.
- Prüfen Sie die Ausrichtung der Jochgabel 'A' vor dem Einsetzen.
Technische Daten in der Praxis
- 3-3/4" Backset
- Konfiguration für ein Dornmaß von 3-3/4 Zoll.
Abbildungen und Diagramme
- Die Abbildungen zeigen die Ausrichtung der Jochgabel 'A' zum Gehäuse.
- Die Montagehülse dient als Sicherung für die Verbindung zwischen Falle und Verlängerung.
- Das Endstück 'F' ist für den Funktionstest der Fallenrückstellung relevant.
Modellkompatibilität
- Geeignet für Sargent 10 Line und 10X Line Bored Locks.
- Unterstützt Dornmaße von 3-3/4" und 5".
