Installationsanleitung für Detex 105600-X Value Series Trim

Erfahren Sie, wie Sie das Detex 105600-X Value Series Trim korrekt installieren. Diese Anleitung enthält eine Liste der benötigten Werkzeuge, Schritte zur Türvorbereitung und Anweisungen zur Montage der Beschläge.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Montageschritte für das Trim-System an der Tür.

Seite 2

Übersicht der für die Installation benötigten Werkzeuge.

Seite 2

Schritte zur Vorbereitung der Tür: Markieren und Bohren.

Seite 2

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die Installationsanweisungen für das Detex 01P / 01PN Value Series Trim (Teilenummer 105600-X). Die Anleitung führt durch die notwendige Vorbereitung der Tür sowie die korrekte Montage der Beschläge.

Benötigte Werkzeuge

Für die Installation werden folgende Werkzeuge benötigt:

Bohrmaschine
Bleistift
Schutzbrille
Körner
Hammer
Maßband
Schraubendreher

Türvorbereitung

Die Vorbereitung erfolgt an der Innen- und Außenseite der Tür:

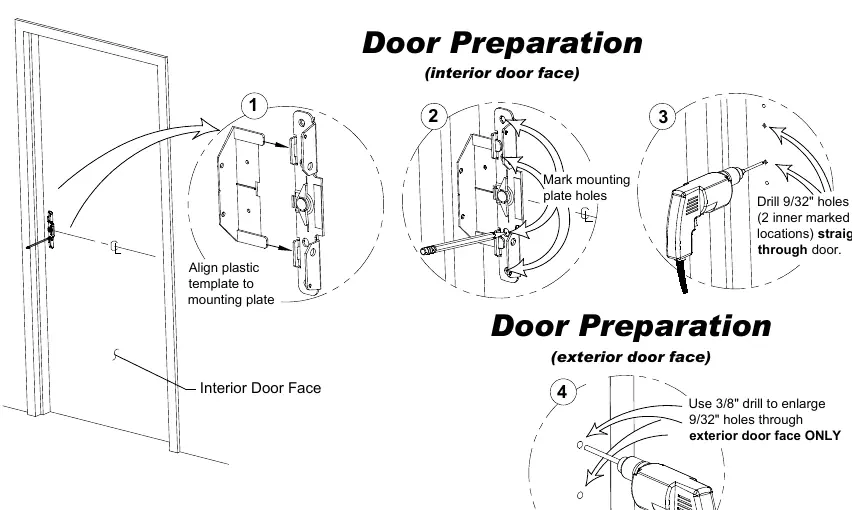

Richten Sie die Kunststoffschablone an der Montageplatte aus.
Markieren Sie die Löcher für die Montageplatte an der Innenseite der Tür.
Bohren Sie 9/32"-Löcher an den markierten Stellen gerade durch die Tür.
Verwenden Sie für die Außenseite der Tür einen 3/8"-Bohrer, um die 9/32"-Löcher nur an der Außenseite zu vergrößern.

Montage der Beschläge

Befolgen Sie diese Schritte zur Installation:

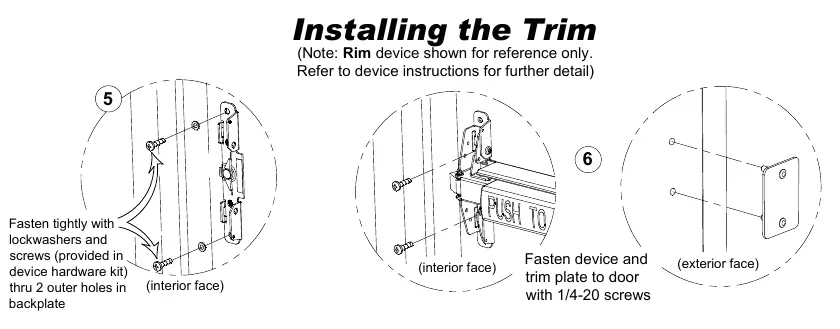

Befestigen Sie die Montageplatte fest mit den Sicherungsscheiben und Schrauben (aus dem Hardware-Kit des Geräts) durch die zwei äußeren Löcher in der Rückplatte.
Befestigen Sie das Gerät und die Abdeckplatte mit den 1/4-20-Schrauben an der Tür.

Hinweis: Das Rim-Gerät wird in den Abbildungen nur als Referenz gezeigt. Beachten Sie die spezifischen Anweisungen des jeweiligen Geräts für weitere Details.
