Installationsanleitung für Detex 03WM Trim
Schnellstartanleitung für die Montage des Detex 03WM Trim. Enthält detaillierte Schritte zur Türvorbereitung, Bohrung, Installation des Mortise-Schlosses und Sicherung des Zylinders.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die Installationsanweisungen für den Detex 03WM Trim. Die Installation erfordert grundlegende handwerkliche Fähigkeiten und Werkzeuge. Vor Beginn der Arbeiten ist das Tragen einer Schutzbrille zwingend erforderlich. Die empfohlene Montagehöhe der Mittellinie des Geräts beträgt 40 Zoll (ca. 101,6 cm) ab dem fertigen Boden.
Benötigte Werkzeuge
- Schutzbrille
- Bleistift und Körner
- Hammer
- Bohrmaschine mit passenden Bohrern und Gewindebohrern
- Kreuzschlitzschraubendreher
- Maßband
Installation
Schritt 1: Türvorbereitung

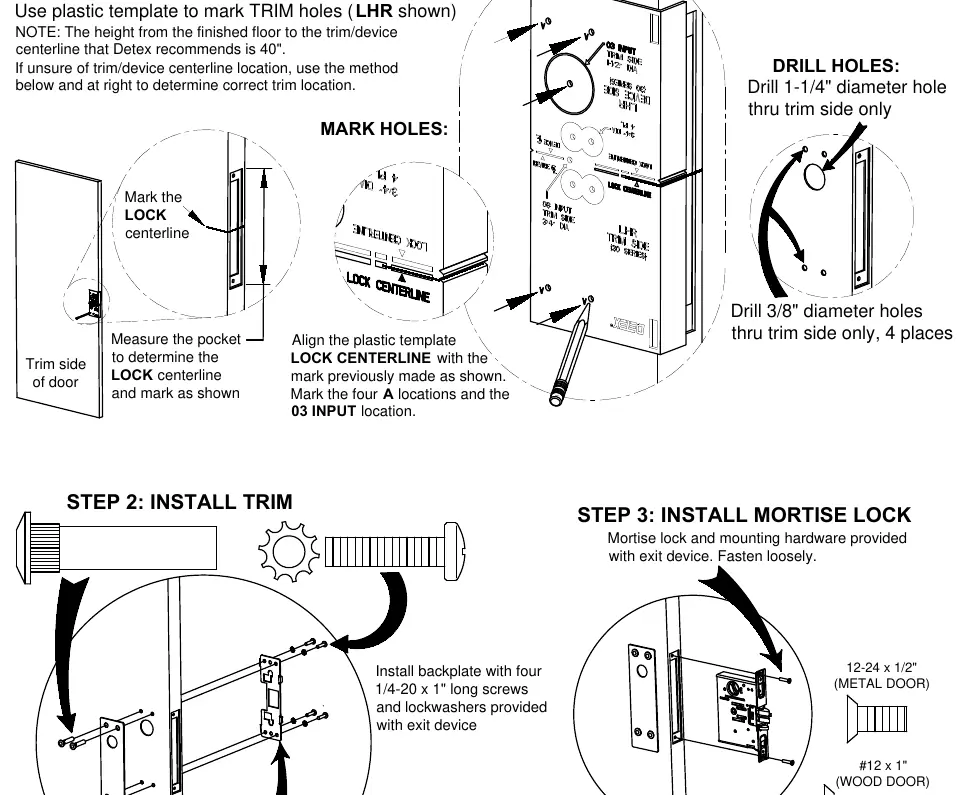

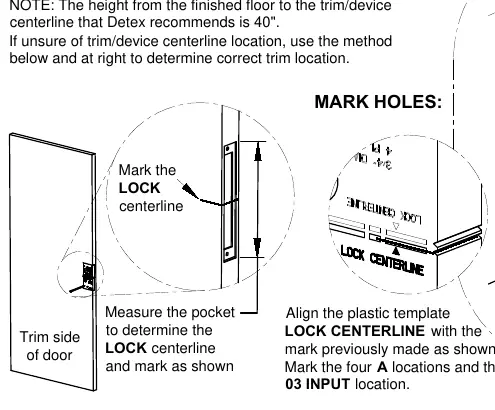

Markieren Sie die Mittellinie des Schlosses an der Tür. Verwenden Sie die Kunststoffschablone, um die TRIM-Löcher auszurichten. Bohren Sie ein 1-1/4 Zoll Loch für den Eingangsbereich sowie vier 3/8 Zoll Löcher für die Befestigung auf der Trim-Seite.
Schritt 2: Installation des Trims
Befestigen Sie die Rückplatte mit den vier mitgelieferten 1/4-20 x 1 Zoll Schrauben und Sicherungsscheiben, die dem Exit-Gerät beiliegen.
Schritt 3: Installation des Mortise-Schlosses
Setzen Sie das Mortise-Schloss ein und befestigen Sie es locker mit der Hardware, die dem Exit-Gerät beiliegt. Verwenden Sie 12-24 x 1/2 Zoll Schrauben für Metalltüren oder #12 x 1 Zoll Schrauben für Holztüren.
Schritt 4 & 5: Zylinderinstallation und Sicherung
Drehen Sie den Mortise-Zylinder im Uhrzeigersinn in die Position. Ziehen Sie anschließend die Schrauben fest, um den Zylinder zu sichern. Achten Sie darauf, die Schraube, die der Trim-Seite am nächsten liegt, festzuziehen.
Kontakt
Für Installationsvideos besuchen Sie www.detex.com/videos. Garantieinformationen finden Sie unter www.detex.com/warranty. Kontakt: Detex Corporation, 302 Detex Drive, New Braunfels, Texas 78130-3045, Telefon 830-629-2900.
Offizielle Quellen aus der Anleitung
Herstellerinformationen
Detex Corporation
Praktische Hilfe
Typische Probleme
Unsicherheit über die korrekte Position der Mittellinie.
Messen Sie die Tasche des Schlosses, um die Mittellinie zu bestimmen, oder verwenden Sie die mitgelieferte Kunststoffschablone.
Vor der Verwendung
- Schutzbrille aufsetzen.
- Alle benötigten Werkzeuge (Bohrer, Schraubendreher, Maßband) bereitlegen.
- Montagehöhe von 40 Zoll ab Boden prüfen.
- Prüfen, ob das Exit-Gerät und die Hardware vorhanden sind.
Technische Daten in der Praxis
- 1-1/4 Zoll Loch
- Hauptbohrung für den Trim-Eingang.
- 3/8 Zoll Loch
- Vier Befestigungsbohrungen auf der Trim-Seite.
- 1/4-20 x 1 Zoll Schrauben
- Befestigungsschrauben für die Rückplatte.
Abbildungen und Diagramme
- Die Schablone muss mit der LOCK CENTERLINE markiert werden.
- Die Schrauben für das Mortise-Schloss unterscheiden sich je nach Material (Metall vs. Holz).
Modellkompatibilität
- Das Mortise-Schloss und die Hardware werden mit dem Exit-Gerät geliefert, nicht mit dem Trim-Set selbst.
- Zylinder und Zylinderkragen sind separat erhältlich.
