Installationsanleitung für NGP 131N Türdichtung
Erfahren Sie, wie Sie die NGP 131N Türdichtung korrekt installieren. Diese Anleitung enthält Schritt-für-Schritt-Anweisungen, technische Spezifikationen für Brandschutztüren und wichtige Sicherheitshinweise.
Inhaltsverzeichnis
Wichtige Informationen zur Installation
Diese Anleitung beschreibt die fachgerechte Montage der NGP 131N Türdichtung (Door Bottom Shoe). Das Produkt ist für den Einsatz an Brandschutztüren zertifiziert. Bitte stellen Sie sicher, dass Sie vor der Montage die Türbreite korrekt messen und die Dichtung entsprechend zuschneiden.
Installationsschritte
- Messen Sie die Türbreite und schneiden Sie die Türdichtung passend zu.
- Falls die Dichtung eine Tropfkante (Drip Cap) besitzt, muss diese eingekerbt werden, um die Anschläge an den Türzargen freizugeben.
- Positionieren Sie die Dichtung an der Tür. Achten Sie darauf, dass die Dichtungslippe beim Schließen der Tür um 1/16 Zoll (ca. 1,6 mm) gegen die Schwelle komprimiert wird.
- Markieren Sie die Position der Schraubenlöcher.
- Bohren Sie die Führungslöcher mit einem 7/64 Zoll Bohrer vor.
- Befestigen Sie die Dichtung mit den mitgelieferten Schrauben.
- Überprüfen Sie die Position und justieren Sie diese bei Bedarf, damit die Dichtung das ordnungsgemäße Schließen und Einrasten der Tür nicht behindert.
Technische Spezifikationen und Kompatibilität
Das Produkt ist als Brandschutz-Dichtungsmaterial (Kategorie H) getestet und erfüllt die Anforderungen gemäß UL 1784, NFPA 105 und IBC für Türen mit S-Label.
- Hohlmetall-Brandschutztüren: Zugelassen für eine Feuerwiderstandsdauer von bis zu 3 Stunden.
- Holz-Brandschutztüren: Zugelassen für eine Feuerwiderstandsdauer von bis zu 1,5 Stunden.
Sicherheitshinweise
Dieses Produkt kann Chemikalien wie Chloropren, DEHP (Diethylhexylphthalat) oder DINP (Diisononylphthalat) enthalten. Diese Stoffe sind im US-Bundesstaat Kalifornien als krebserregend sowie als reproduktionstoxisch bekannt. Weitere Informationen finden Sie unter www.P65Warnings.ca.gov.
Bei Fragen oder für technischen Support erreichen Sie den Hersteller unter der Telefonnummer 1-800-647-7874.
Offizielle Quellen aus der Anleitung
Praktische Hilfe
Typische Probleme
Die Tür lässt sich nach der Montage schwer schließen oder rastet nicht ein.
Überprüfen Sie die Position der Dichtung. Die Dichtung darf das Schließen der Tür nicht behindern. Justieren Sie die Position der Dichtung leicht nach oben oder unten.
Die Dichtung stößt an die Türzarge an.
Wenn das Modell eine Tropfkante besitzt, müssen Sie die Dichtung an den entsprechenden Stellen einkerben, damit sie die Anschläge der Zarge freigibt.
Vor der Verwendung
- Türbreite genau messen und Dichtung entsprechend zuschneiden.
- Prüfen, ob eine Tropfkante vorhanden ist (ggf. Einkerbung erforderlich).
- 7/64 Zoll Bohrer für die Vorbohrungen bereithalten.
- Sicherstellen, dass die Dichtung beim Schließen um 1/16 Zoll komprimiert wird.
Technische Daten in der Praxis
- 1/16 Zoll Kompression
- Die Dichtung muss beim Schließen der Tür um 1/16 Zoll (ca. 1,6 mm) gegen die Schwelle gedrückt werden, um eine optimale Abdichtung zu gewährleisten.
- 7/64 Zoll Bohrer
- Die erforderliche Größe für das Vorbohren der Schraubenlöcher, um das Holz oder Metall nicht zu beschädigen.

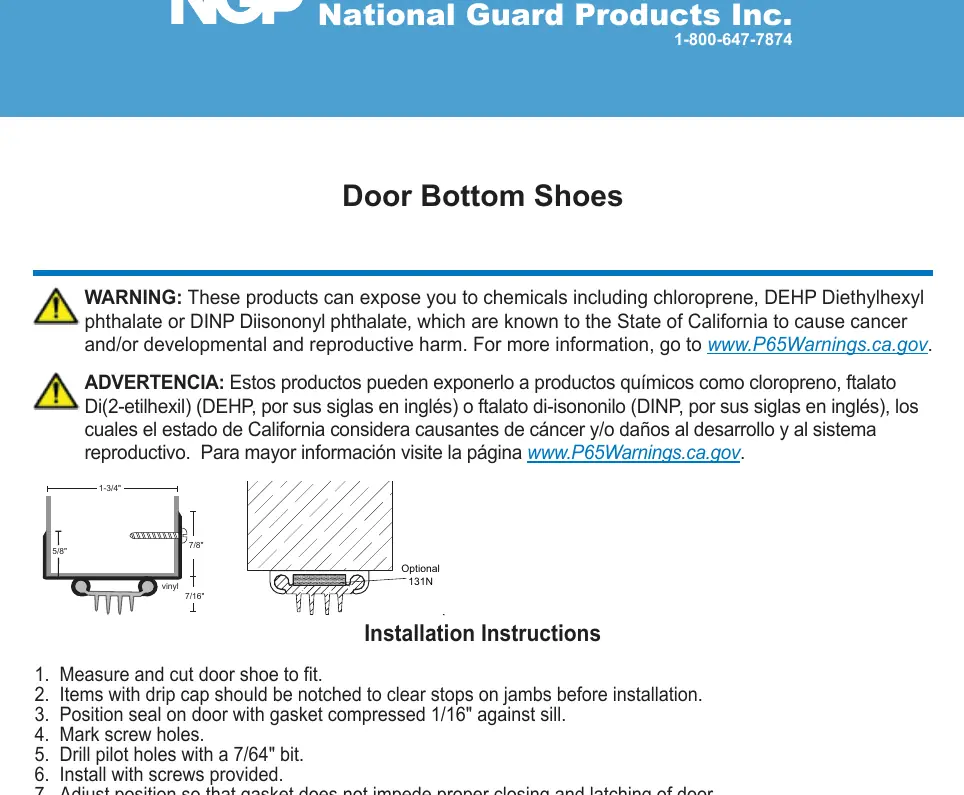

Abbildungen und Diagramme
- Das Diagramm zeigt den Querschnitt der Türdichtung mit den Maßen 1-3/4 Zoll Breite und 7/8 Zoll Höhe.
- Die Abbildung verdeutlicht die Positionierung der Dichtung an der Türunterkante und die erforderliche Kompression gegen die Schwelle.
Modellkompatibilität
- Geeignet für Hohlmetall-Brandschutztüren (bis 3 Stunden Feuerwiderstand).
- Geeignet für Holz-Brandschutztüren (bis 1,5 Stunden Feuerwiderstand).
- Erfüllt Anforderungen nach NFPA 105 und IBC für S-Label Türen.
