Montageanleitung für Veikous 14x24 Hardtop-Pavillon
Detaillierte Montageanleitung für den Veikous 14x24 Hardtop-Pavillon. Erfahren Sie, wie Sie den Pavillon sicher aufbauen, die Paneele korrekt überlappen und das Gestell für maximale Stabilität verankern.
PDF-Quelle: English · Zusammenfassung: Deutsch
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der Veikous 14x24 Hardtop-Pavillon erfordert für den Aufbau zwingend mindestens drei Personen. Es wird dringend empfohlen, die Schrauben während der Montage nicht sofort vollständig festzuziehen, um die Ausrichtung der Bauteile zu erleichtern. Erst nach Abschluss der Montage sollten alle Verbindungen festgezogen werden. Die Struktur ist nicht für den öffentlichen Gebrauch bestimmt und sollte nicht kommerziell genutzt werden.
Benötigte Werkzeuge und Ausrüstung
Die folgenden Werkzeuge sind für die Montage erforderlich, aber nicht im Lieferumfang enthalten:
- Bohrmaschine
- Inbusschlüssel
- Trittleiter (mindestens 6,5 Fuß / ca. 2 Meter Höhe)
- Schutzhelm
- Arbeitshandschuhe
- Kreuzschlitzschraubendreher
- Schutzbrille
Montageanleitung
Die Montage ist in 29 Schritte unterteilt:

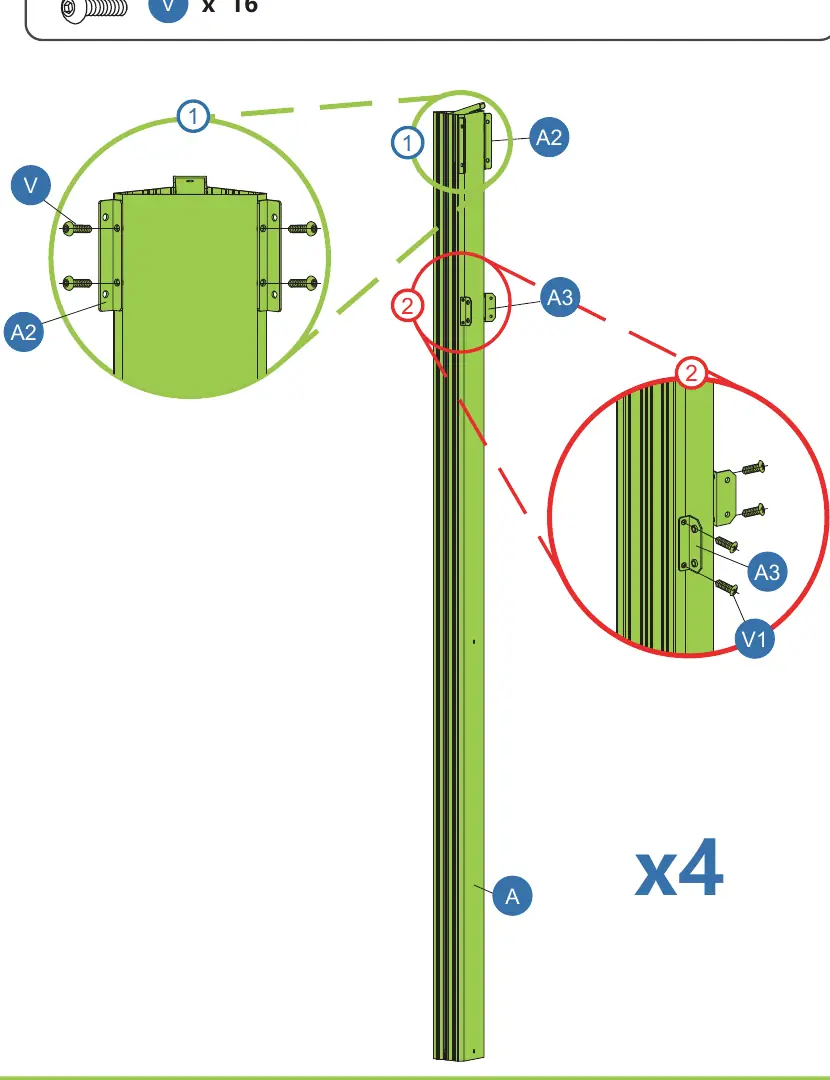

- Pfostenmontage: Vorbereitung der Pfosten (A, A1) mit den entsprechenden Halterungen (A2, A3, M, M1).

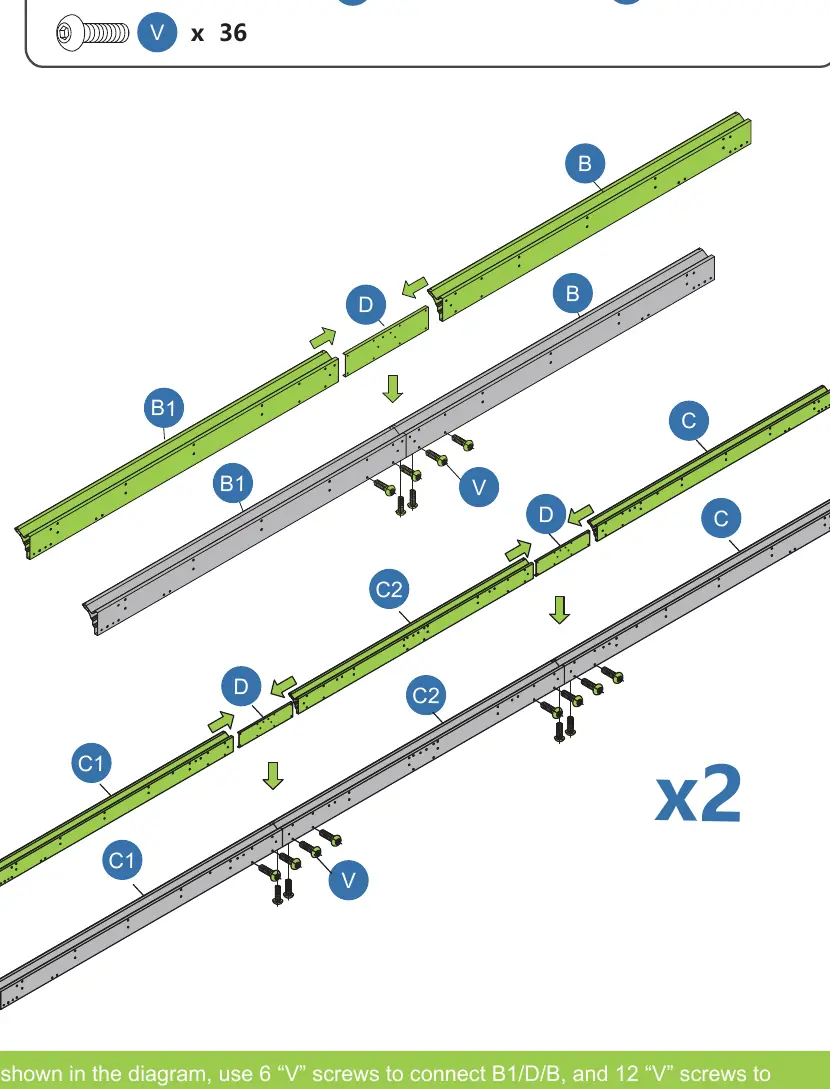

- Rahmenkonstruktion: Verbindung der Rahmenteile (B, B1, C, C1, C2, D) und Installation der Haken (Q) für die Seitenwände.
- Dachkonstruktion: Aufbau des Dachrahmens und Installation der Dachstreben (E, E1, E2, E3, E4).

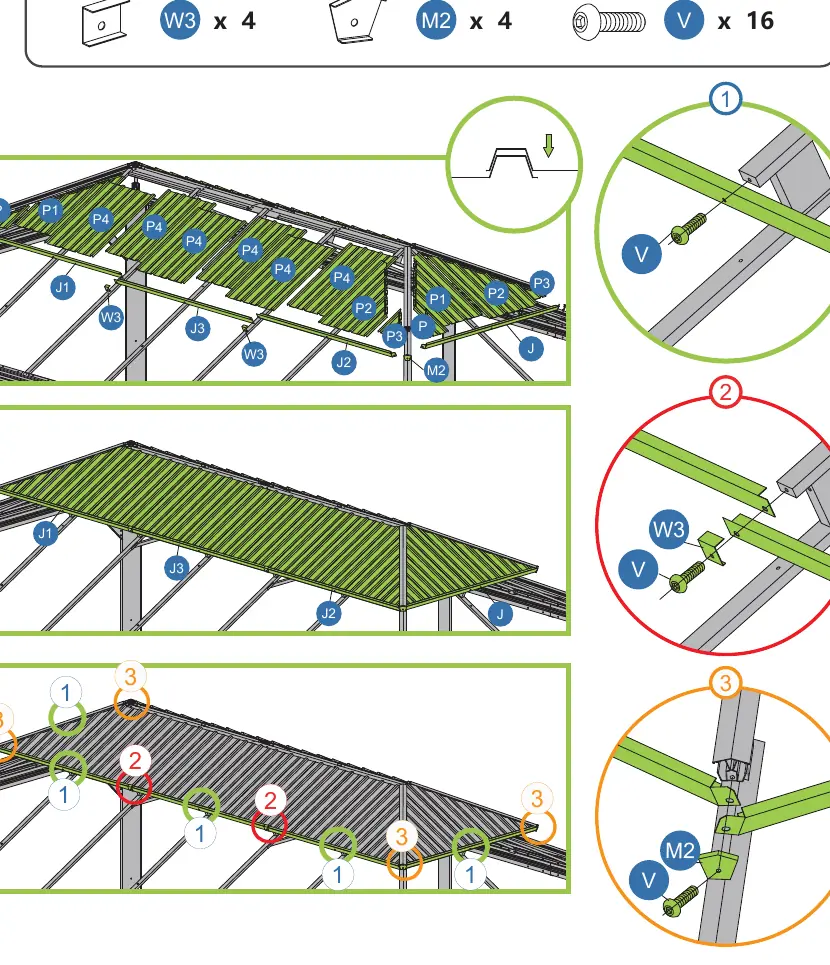

- Paneelinstallation: Montage der Dachpaneele (P, P1, P2, P3, P4, N-Serie). Achten Sie beim Installieren der Metallpaneele darauf, benachbarte Paneele wie im Diagramm gezeigt zu überlappen.
- Seitenwände: Installation der Netze und Vorhänge.
Verankerung und Sicherheit
Die Verankerung ist entscheidend für die Windbeständigkeit des Pavillons. Bei Nichtbeachtung können starke Winde den Pavillon umwerfen.

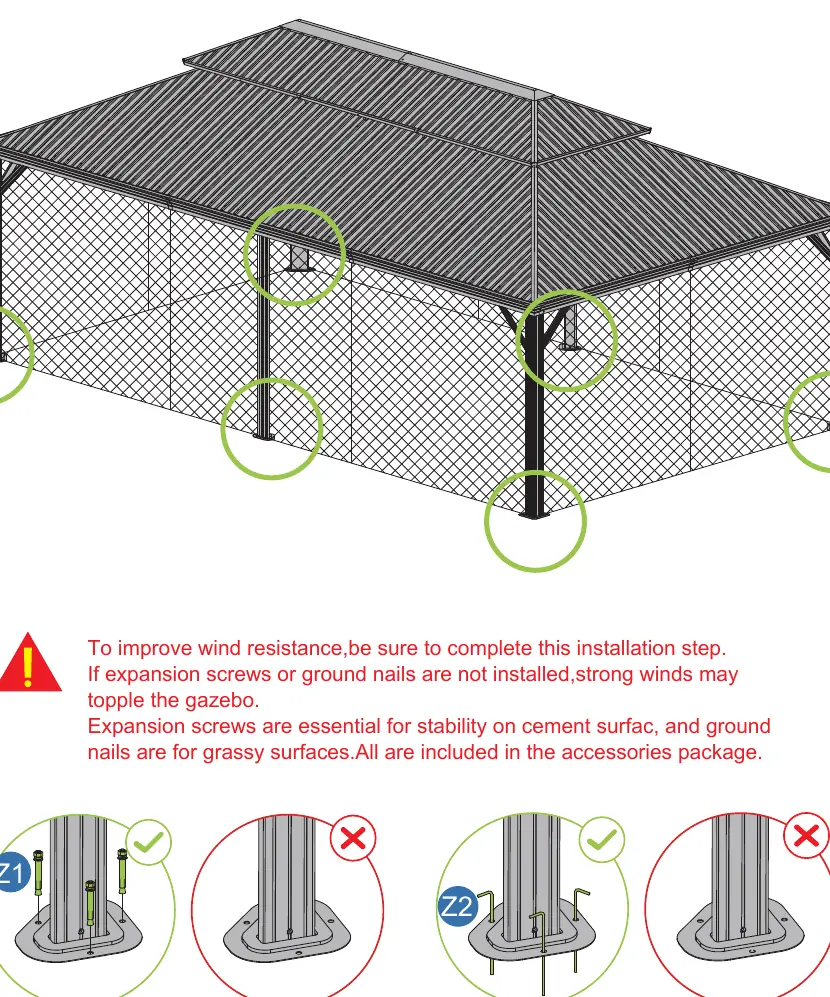

- Betonoberflächen: Verwenden Sie die mitgelieferten Dehnschrauben (Z1).
- Grasflächen: Verwenden Sie die mitgelieferten Bodenanker (Z2).
Bei fehlenden oder beschädigten Teilen wenden Sie sich bitte an den Kundenservice unter 1-858-324-1911 oder per E-Mail an [email protected]. Halten Sie bei der Kontaktaufnahme Ihre Bestellnummer und die Modellnummer bereit.
Praktische Hilfe
Typische Probleme
Fehlende oder beschädigte Teile
Kontaktieren Sie den Kundenservice unter 1-858-324-1911 oder [email protected]. Halten Sie Ihre Bestellnummer und die Modellnummer bereit.
Instabilität bei Wind
Stellen Sie sicher, dass der Pavillon ordnungsgemäß mit Dehnschrauben (Beton) oder Bodenankern (Gras) verankert ist.
Schrauben passen nicht
Ziehen Sie die Schrauben während der Montage nicht vollständig fest, bis alle Teile ausgerichtet sind.
Vor der Verwendung
- Mindestens drei Personen für den Aufbau bereitstellen.
- Alle Teile auspacken und anhand der Teileliste identifizieren.
- Sicherstellen, dass alle benötigten Werkzeuge (Bohrmaschine, Leiter, etc.) vorhanden sind.
- Einen geeigneten, ebenen Untergrund wählen.
- Sicherheitsausrüstung (Helm, Brille, Handschuhe) anlegen.
Mehr anzeigen Weniger anzeigen
Abbildungen und Diagramme
- Die Anleitung verwendet Explosionszeichnungen für jeden Schritt.
- Die Buchstaben (A, B, C...) kennzeichnen die Bauteile.
- Die Buchstaben (S, T, U, V...) kennzeichnen die Schrauben und Kleinteile.
Modellkompatibilität
- Nicht für kommerzielle Nutzung oder öffentliche Plätze geeignet.
- Verankerungsmethode muss an den Untergrund angepasst werden.
Autor der Aufbereitung
Thomas Schneider
Redakteur für technische Anleitungen
