Montageanleitung für Veikous 12x16ft Aluminium-Pavillon
Detaillierte Montageanleitung für den Veikous 12x16ft Aluminium-Pavillon. Erfahren Sie, wie Sie den Pavillon sicher aufbauen, welche Werkzeuge benötigt werden und wie Sie ihn auf verschiedenen Untergründen verankern.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt den Aufbau des Veikous 12x16ft Aluminium-Pavillons. Bitte beachten Sie vor Beginn folgende wichtige Hinweise:
- Personenanzahl: Für den Aufbau sind mindestens drei Personen erforderlich.
- Schrauben: Ziehen Sie die Schrauben während der Montage nicht vollständig fest, bis der gesamte Pavillon fertig montiert ist.
- Sicherheit: Tragen Sie während der Montage Schutzausrüstung wie Helm, Handschuhe und Schutzbrille.
- Verankerung: Der Pavillon muss zwingend verankert werden, um Windschäden zu vermeiden.
Benötigte Werkzeuge und Vorbereitung

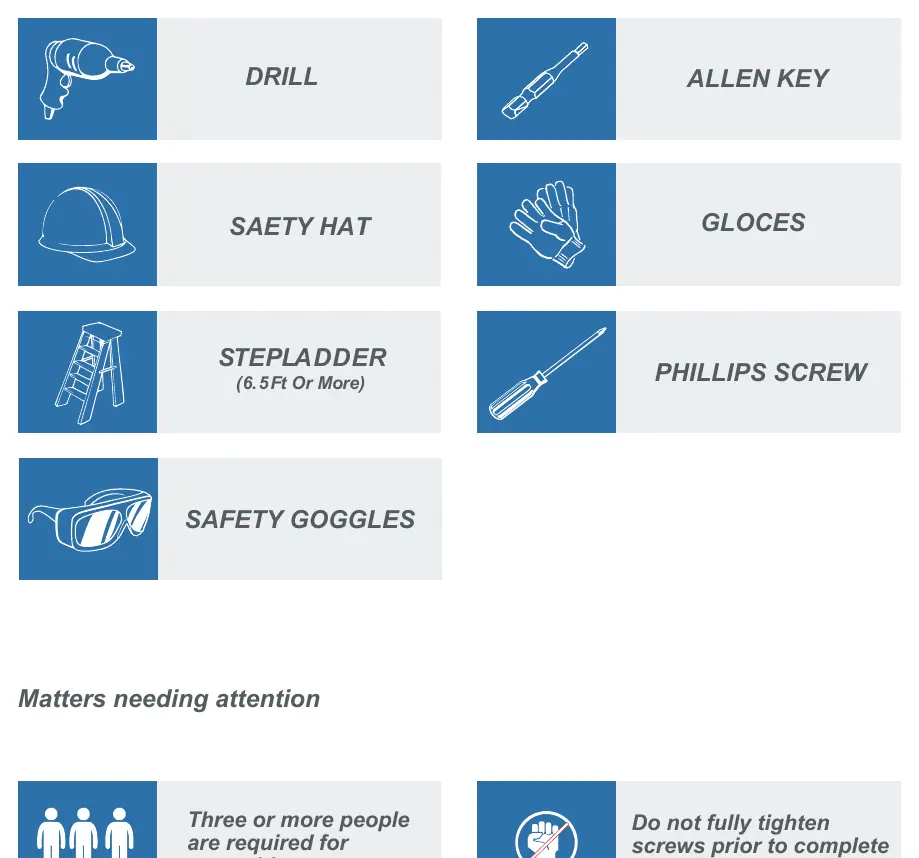

Stellen Sie sicher, dass Sie alle benötigten Werkzeuge bereithalten, da diese nicht im Lieferumfang enthalten sind:
- Bohrmaschine
- Inbusschlüssel
- Leiter (mindestens 6,5 Fuß / ca. 2 Meter)
- Kreuzschlitzschraubendreher
- Schutzausrüstung (Helm, Handschuhe, Schutzbrille)
Montageanleitung
Der Aufbau erfolgt in mehreren Schritten. Beginnen Sie mit der Vorbereitung der Pfosten und Rahmen:

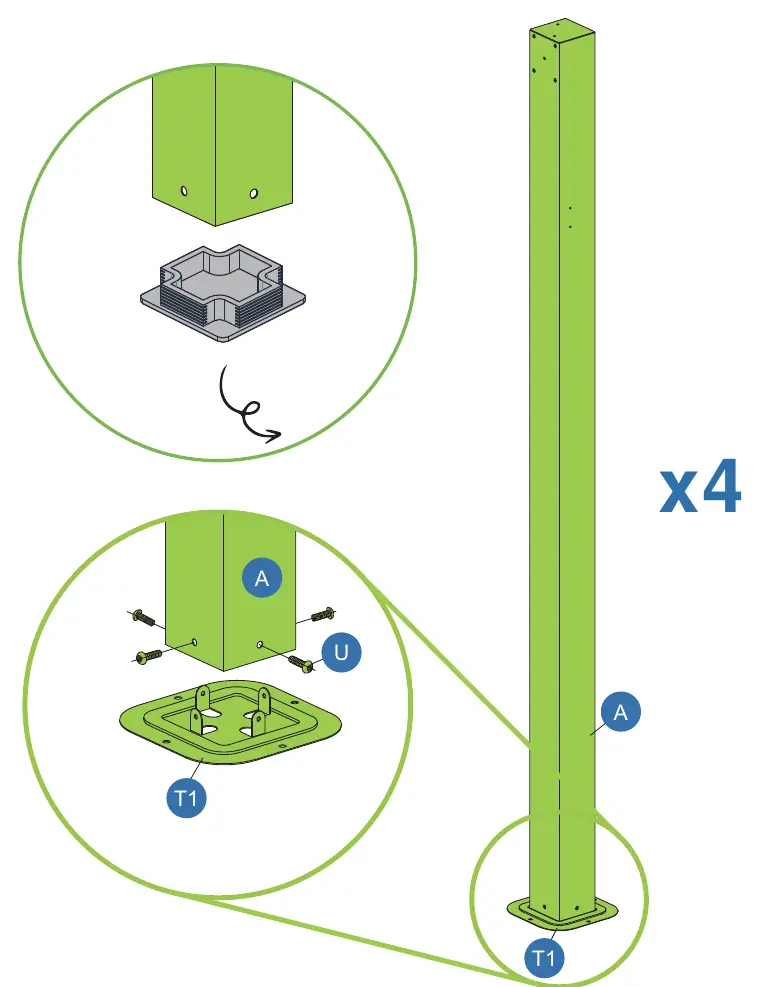

- Schritt 1: Befestigen Sie die Bodenplatten (T1) an den Pfosten (A) mit den Schrauben (U). Entfernen Sie vorher die Stopfen an der Unterseite der Pfosten.

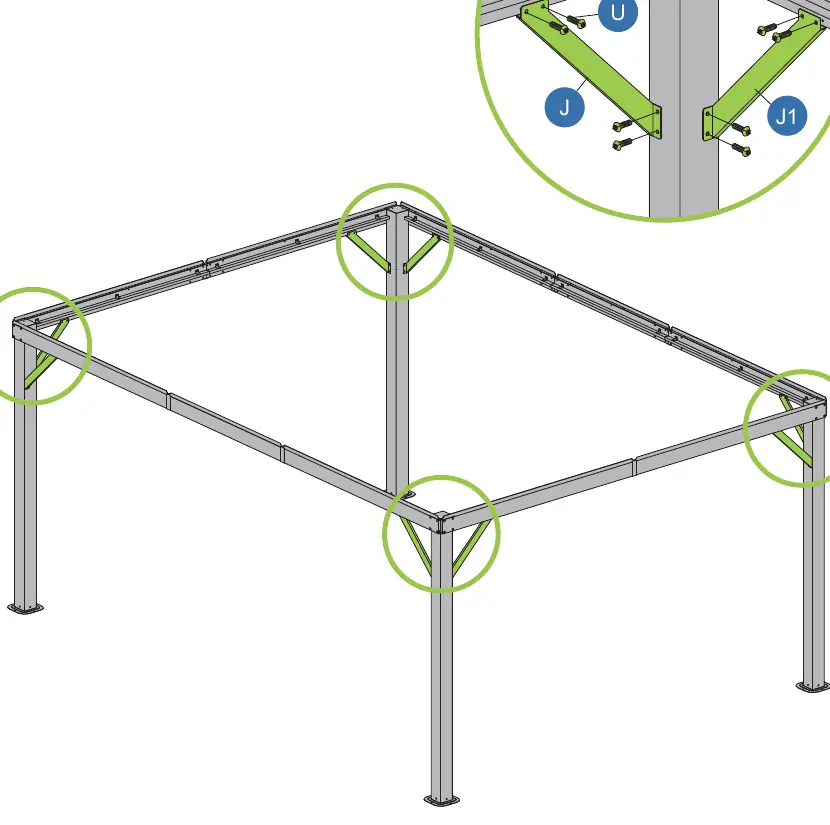

- Schritte 2-4: Montieren Sie die Rahmenbalken (B, B1, B2) und verbinden Sie diese mit den Verbindungsstücken (G, C, L1).
- Schritte 5-14: Setzen Sie die Dachstruktur zusammen. Installieren Sie die Haken (Z) in die äußere Schiene, bevor Sie die Dachbalken montieren.

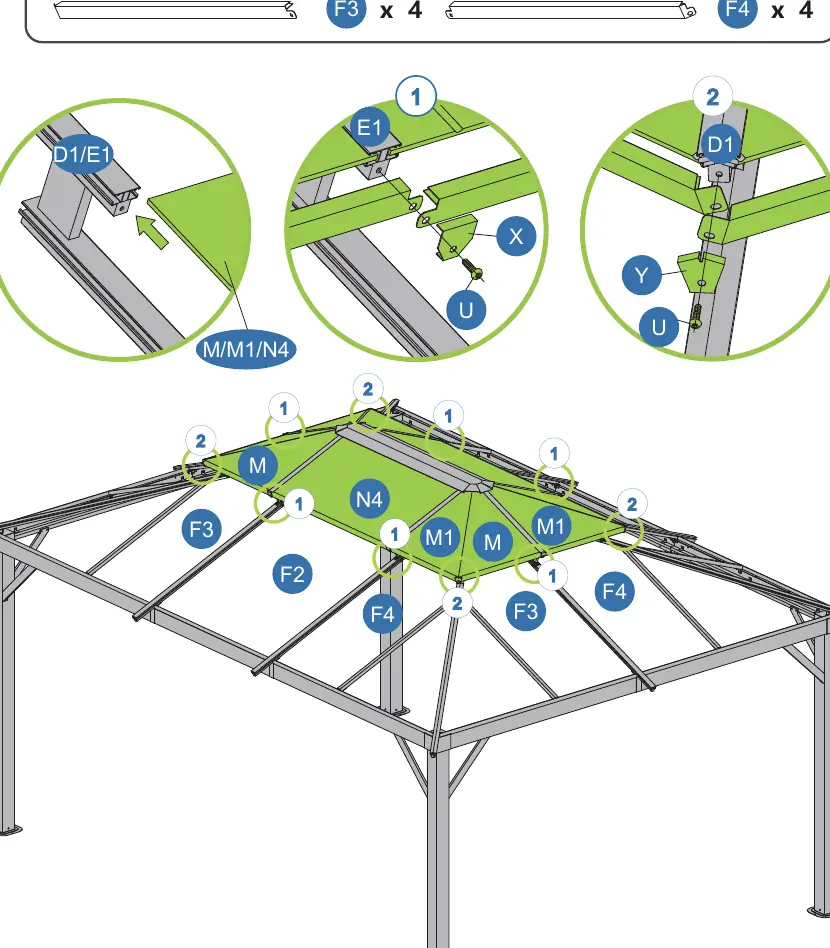

- Schritte 15-27: Montieren Sie die Dachpaneele und die restlichen Rahmenverstärkungen. Achten Sie darauf, dass die Entwässerungslöcher nach oben zeigen.

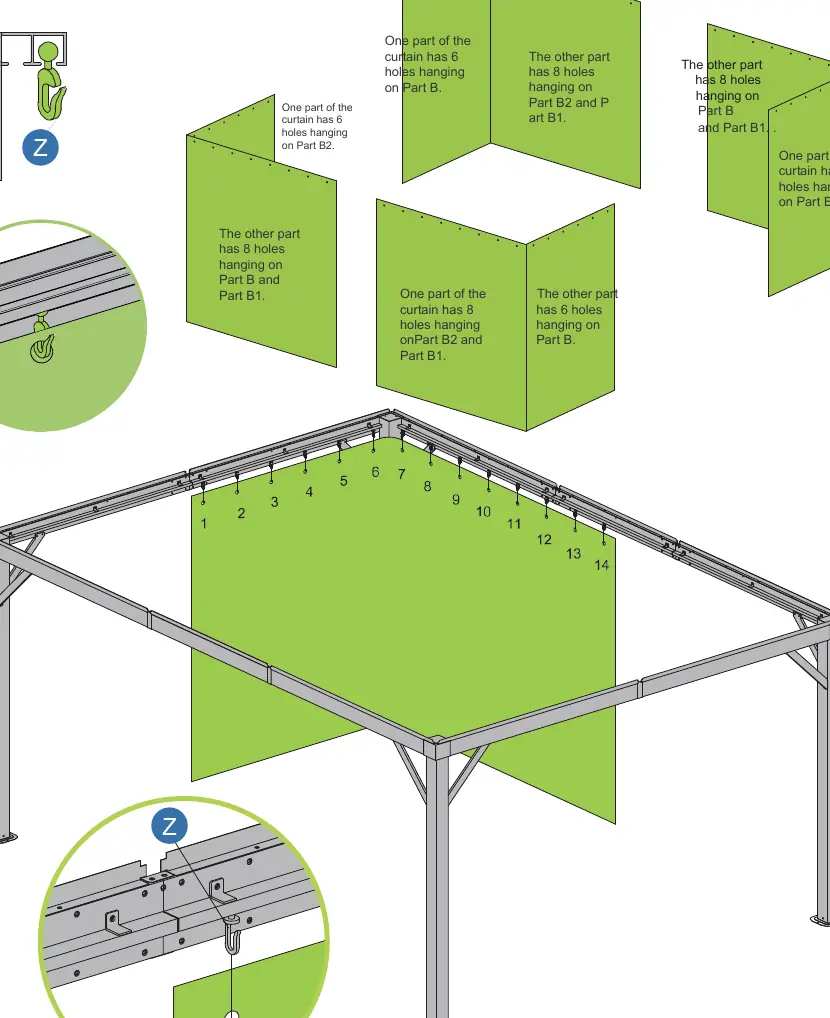

- Schritt 28: Bringen Sie die Vorhänge (Net) an den Haken an.
Verankerung und Sicherheit
Nach Abschluss der Montage muss der Pavillon fest im Boden verankert werden:

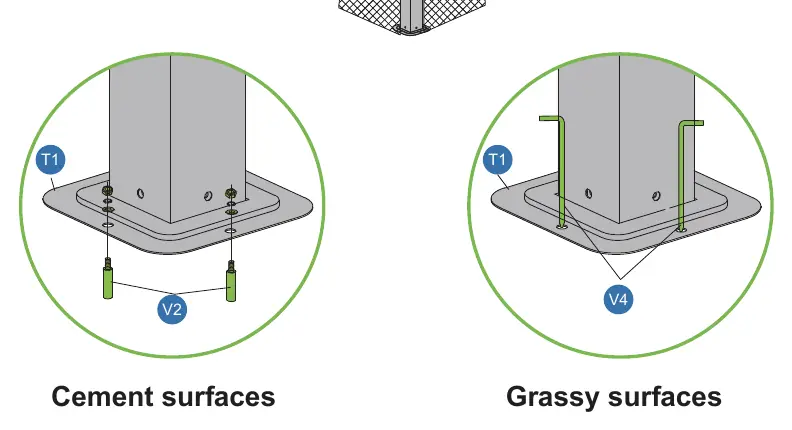

- Zementflächen: Verwenden Sie die entsprechenden Dehnschrauben (V2), um den Pavillon auf Beton zu befestigen.
- Grasflächen: Verwenden Sie die Bodenanker (V4), um den Pavillon im Erdreich zu sichern.
Kontaktieren Sie bei fehlenden Teilen den Kundenservice unter [email protected] oder besuchen Sie www.veikous.com. Halten Sie bei Anfragen Ihre Bestellnummer und die Modellnummer bereit.
Offizielle Quellen aus der Anleitung
Praktische Hilfe
Typische Probleme
Teile fehlen oder sind beschädigt
Kontaktieren Sie den Kundenservice unter 1-858-324-1911 oder per E-Mail. Halten Sie die Modellnummer und die Beschreibung des fehlenden Teils aus der Stückliste bereit.
Pavillon ist instabil
Stellen Sie sicher, dass alle Schrauben nach der vollständigen Montage festgezogen wurden und der Pavillon gemäß Anleitung auf Zement oder Gras verankert ist.
Vor der Verwendung
- Prüfen Sie alle Kartons auf Vollständigkeit anhand der Teileliste.
- Stellen Sie sicher, dass mindestens 3 Personen für den Aufbau bereitstehen.
- Bereiten Sie eine Leiter (mind. 2m Höhe) vor.
- Tragen Sie während des Aufbaus Schutzkleidung (Helm, Handschuhe, Brille).
- Wählen Sie einen geeigneten Standort für die Verankerung.
Abbildungen und Diagramme
- Die Explosionszeichnungen zeigen die korrekte Reihenfolge der Verschraubung.
- Achten Sie auf die Kennzeichnung der Teile (Buchstaben A-Z) in den Diagrammen.
- Die grünen Kreise in den Abbildungen heben spezifische Verbindungsstellen hervor.
Modellkompatibilität
- Nicht für gewerbliche Nutzung (z. B. Kindergärten, Schulen) geeignet.
- Die Verankerung ist zwingend erforderlich, um Windschäden zu vermeiden.
