Montageanleitung für Veikous 10x10 Hardtop Pavillon

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt den Aufbau des Veikous 10x10 Hardtop Pavillons. Bitte lesen Sie die gesamte Anleitung vor Beginn der Montage sorgfältig durch. Für den Aufbau sind mindestens drei Personen erforderlich. Achten Sie darauf, alle Teile vorab zu identifizieren und sicherzustellen, dass keine Teile fehlen. Der Pavillon ist nur für den privaten Gebrauch bestimmt und nicht für gewerbliche Zwecke (z. B. Kindergärten, Schulen) geeignet.

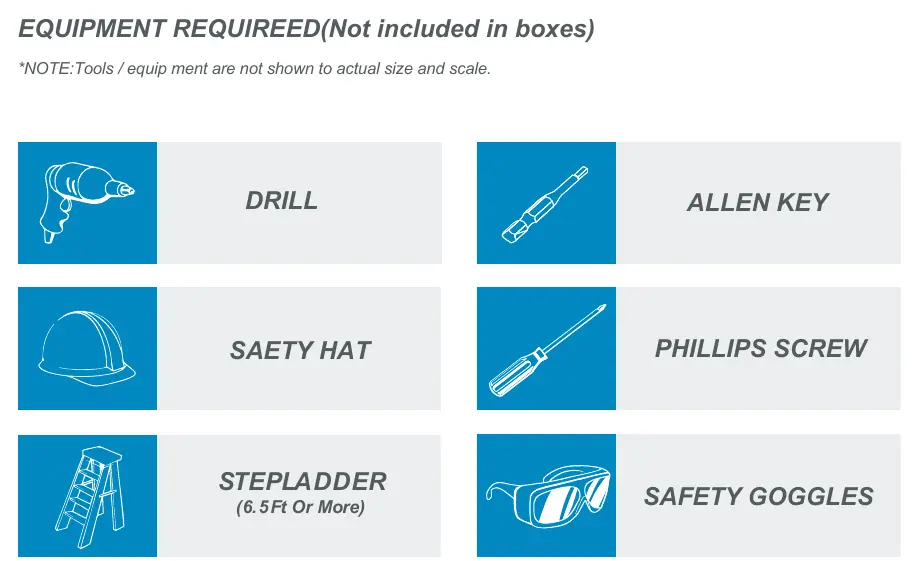

Benötigte Werkzeuge und Vorbereitung

Für die Montage werden folgende Werkzeuge benötigt, die nicht im Lieferumfang enthalten sind:

• Bohrmaschine
• Inbusschlüssel
• Kreuzschlitzschraubendreher
• Trittleiter (mindestens 2 Meter Höhe)
• Schutzhelm
• Schutzbrille

Stellen Sie sicher, dass Sie alle Teile anhand der beiliegenden Stückliste sortiert haben. Überprüfen Sie das Verpackungsmaterial auf kleine Teile, die während des Transports herausgefallen sein könnten.

Montageschritte

Die Montage erfolgt in 25 Schritten. Hier sind die wichtigsten Phasen:

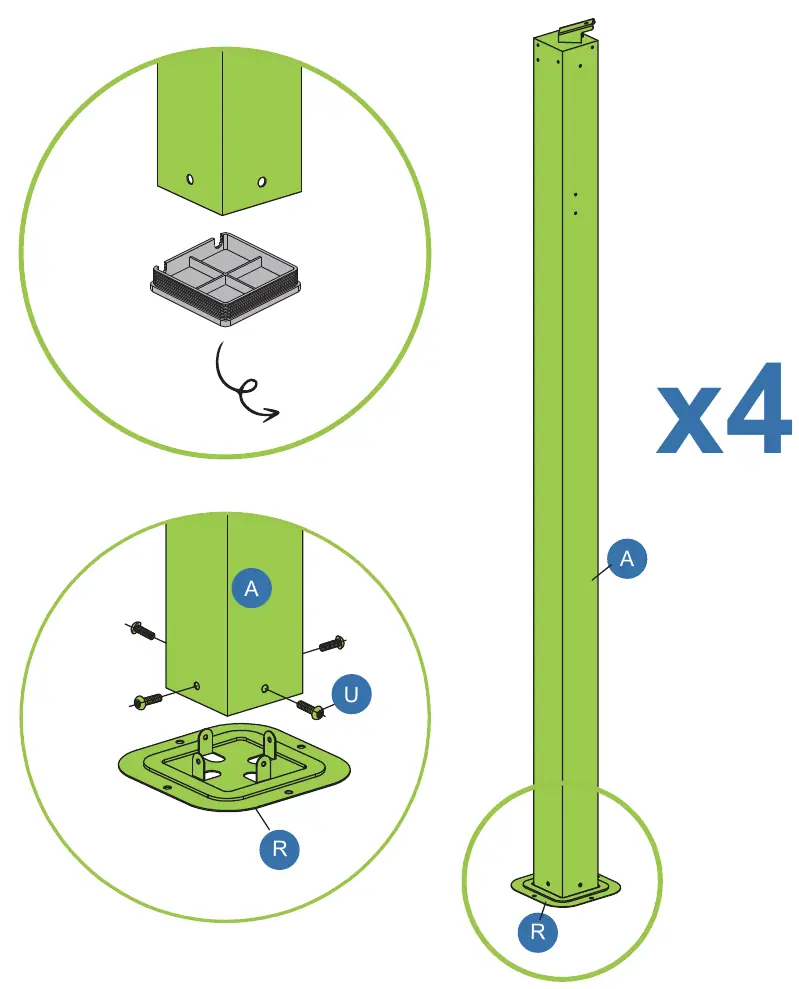

1. Basisaufbau: Montage der Pfosten (Teil A) mit den Fußplatten (Teil R).
2. Rahmenkonstruktion: Zusammenbau der Seitenträger (B, B1) und Verbindung mit den Pfosten.

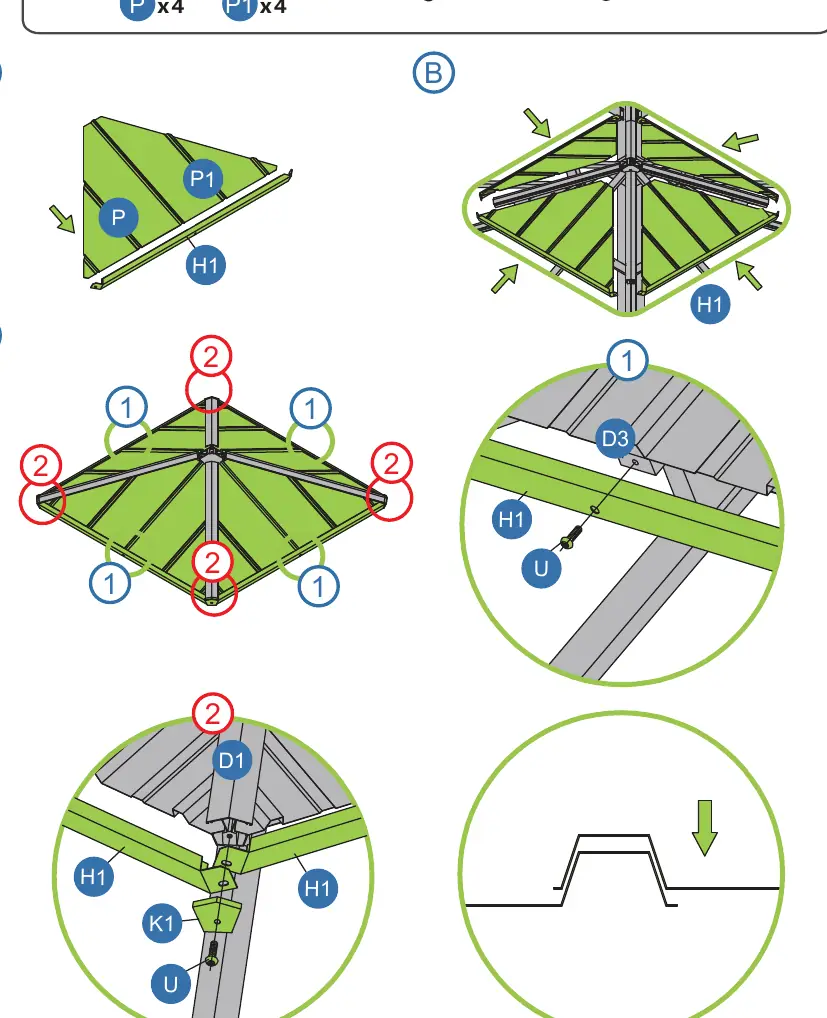

3. Dachkonstruktion: Montage der Dachstreben und der zentralen Dachplatte (G).
4. Dacheindeckung: Anbringen der Metallplatten. Wichtig: Entfernen Sie die Schutzfolie von den Metallplatten. Platzieren Sie die Metallplatte mit der Schutzfolie nach unten und der unbeschichteten Seite nach oben zur Sonne.
5. Zubehör: Anbringen der Haken (S) für Vorhänge und der Netze.

Wichtige Hinweise zur Montage

• Schrauben: Ziehen Sie die Schrauben während der Montage nicht vollständig fest, bis der gesamte Aufbau abgeschlossen ist. Dies erleichtert die Ausrichtung der Teile.
• Schutzfolie: Achten Sie beim Umgang mit den Metallplatten auf scharfe Kanten. Tragen Sie die mitgelieferten Handschuhe.
• Anpassungen: Bei der Montage der Verbindungsplatten (M2/M3) sollten die Schrauben zunächst nur zu 70% festgezogen werden.

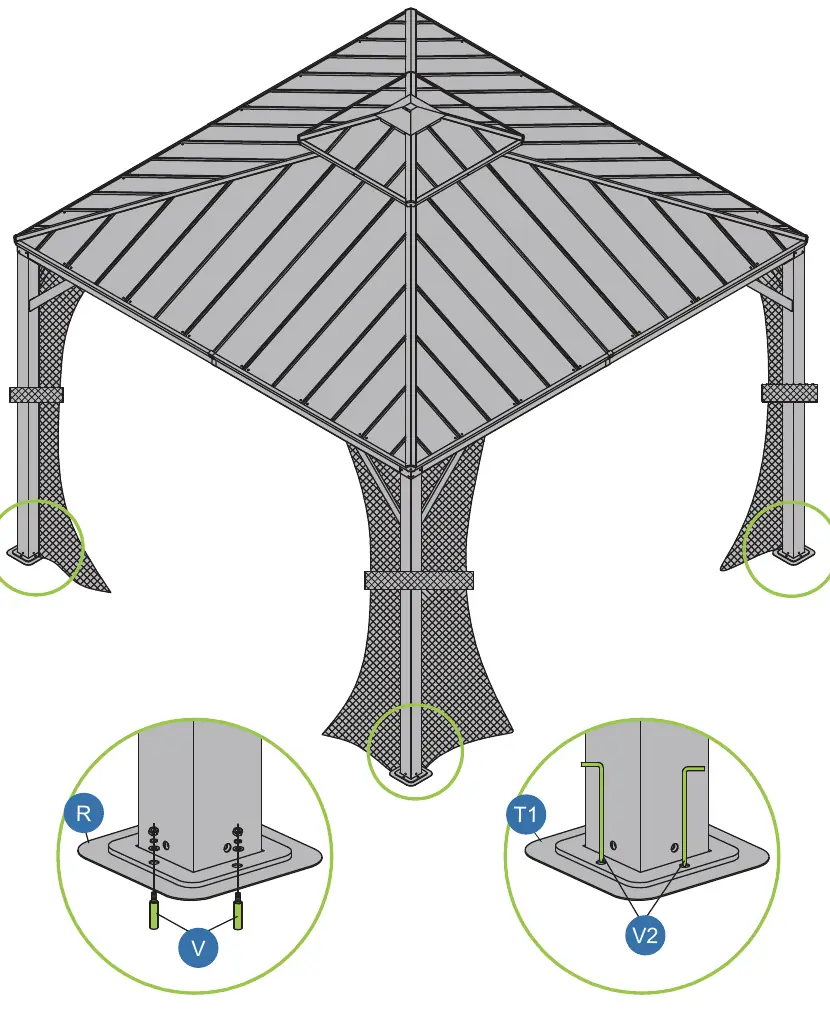

Verankerung und Sicherheit

Um die Windbeständigkeit zu verbessern, ist eine ordnungsgemäße Verankerung zwingend erforderlich. Wenn keine Dehnschrauben oder Erdnägel installiert werden, können starke Winde den Pavillon umstürzen. Dehnschrauben sind für Betonoberflächen und Erdnägel für Grasflächen vorgesehen. Beide sind im Zubehörpaket enthalten.

Bei Fragen oder fehlenden Teilen wenden Sie sich bitte an den Kundenservice unter 1-858-324-1911 (Mo-So, 10:00 bis 19:00 Uhr EST) oder per E-Mail an [email protected]. Weitere Informationen finden Sie unter www.veikous.com.
