Montageanleitung für Dancover BBQ Gazebo 2.4x1.5x2.3m
Detaillierte Montageanleitung für den Dancover BBQ Gazebo (Modell PA20010). Enthält eine vollständige Teileliste, Explosionszeichnung und Schritt-für-Schritt-Anweisungen für den Aufbau des Pavillons.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Dies ist die Montageanleitung für den Dancover BBQ Gazebo (Modell PA20010). Der Aufbau erfolgt in 16 Schritten, beginnend mit dem Rahmen und endend mit der Dachmontage und Bodenverankerung. S. 1, 4, 11
Wichtigste Schritte
- Überprüfung der Teileliste S. 2
- Montage des Rahmens S. 4, 5, 6, 7
- Montage der Dachkonstruktion S. 9, 10, 11
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Modell | PA20010 | Produktmodellnummer | S. 1, 2 |
| Maße | 2,4 x 1,5 x 2,3 m | Außenmaße des Pavillons | S. 1 |
Weitere 1 Antworten anzeigen Weniger anzeigen
Wo es im PDF steht
- Teileliste S. 2
- Explosionszeichnung S. 3
- Montageschritte S. 4, 5, 6, 7
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Montage
Dieses Dokument ist die offizielle Montageanleitung für den Dancover BBQ Gazebo mit den Maßen 2,4 x 1,5 x 2,3 m (Modell PA20010). Vor Beginn der Montage wird empfohlen, alle Teile anhand der beiliegenden Teileliste zu überprüfen und einen ebenen Untergrund für den Aufbau zu wählen. Die Montage sollte idealerweise mit zwei Personen durchgeführt werden.
Teileliste
Die Konstruktion besteht aus einer Vielzahl von Metallstangen (A, A1, B, B1, C, D, D1, E, E1, F, F1, G, H, L, M1, N, O, P, Q, R, T, U, Y, Y1) und verschiedenen Schraubentypen (X, X1, X2, X3, X4, X5) sowie Werkzeugen (Z2). Bitte stellen Sie sicher, dass alle Komponenten vor Beginn vollständig vorhanden sind.
Schritt-für-Schritt Montage
Der Aufbau erfolgt in 16 Schritten:
- Schritt 1-2: Montage der Basisstützen und der unteren Rahmenverbindungen.
- Schritt 3-5: Anbringen der seitlichen Verstrebungen und Halterungen (M1, P).
- Schritt 6-8: Montage der Querstangen und Verbindungsstücke (C, F, O, Q).
- Schritt 9-10: Befestigung der Ablageflächen (T) und weitere Rahmenverstärkungen.
- Schritt 11-12: Vorbereitung der Dachelemente (E, E1, D, D1, N).
- Schritt 13-14: Zusammenbau der Dachkonstruktion und Montage auf dem Rahmen.

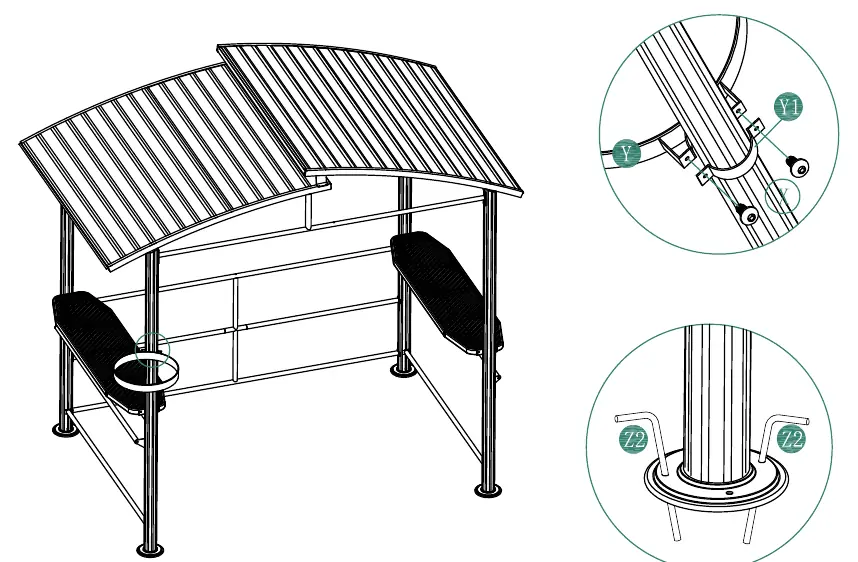

- Schritt 15-16: Finale Fixierung der Dachelemente und Verankerung des Pavillons im Boden mittels der mitgelieferten Heringe (Z2).
Stellen Sie sicher, dass alle Schraubenverbindungen fest angezogen sind, um die Stabilität des Pavillons zu gewährleisten.
Praktische Hilfe
Typische Probleme
Instabile Konstruktion
Überprüfen Sie, ob alle Schrauben (X, X1, X2, X3, X4, X5) fest angezogen sind und die Stangen korrekt ineinandergreifen.
Fehlende Teile
Vergleichen Sie den Inhalt des Pakets mit der Teileliste auf Seite 2. Bei Unvollständigkeit kontaktieren Sie den Dancover-Support.
Vor der Verwendung
- Überprüfen Sie alle Teile anhand der Liste auf Seite 2.
- Wählen Sie einen ebenen und stabilen Untergrund für den Aufbau.
- Stellen Sie sicher, dass das benötigte Werkzeug (Z2) griffbereit ist.
- Führen Sie die Montage idealerweise zu zweit durch.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Modellnummer
- PA20010.
Abbildungen und Diagramme
- Seite 2: Detaillierte Liste aller Bauteile und Schrauben mit Mengen.

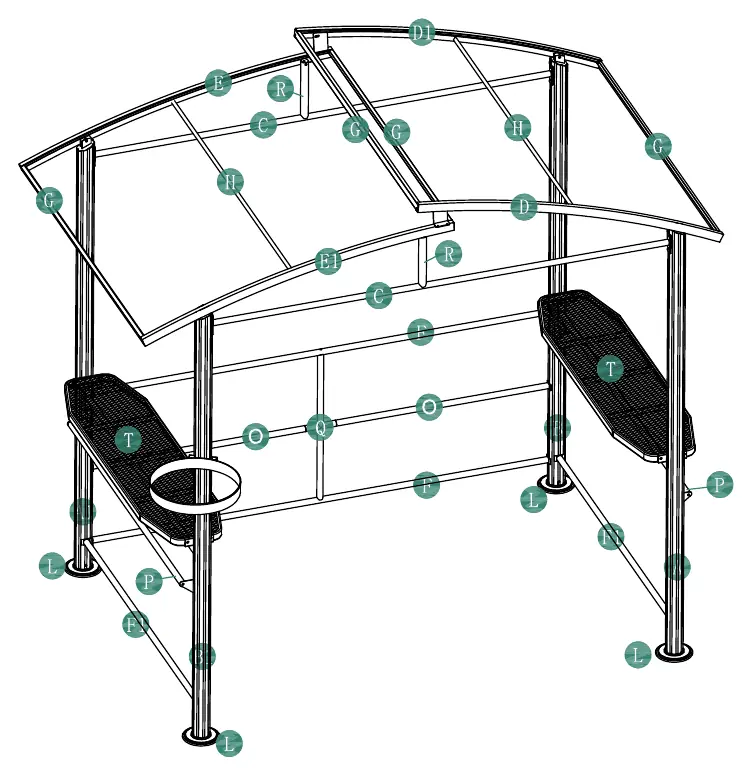

- Seite 3: Explosionszeichnung des fertig montierten Pavillons zur Orientierung.
- Seite 4-11: Detaillierte Montageschritte 1 bis 16.
