Montageanleitung für Sunjoy 16x12 Hardtop Gazebo A10204368000
Detaillierte Montageanleitung für das Sunjoy 16x12 Hardtop Gazebo (Modell A10204368000). Enthält Sicherheitshinweise, Werkzeugliste, Schritt-für-Schritt-Montageanweisungen, Wartungstipps und Garantieinformationen.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Dies ist die Montageanleitung für das Sunjoy 16x12 Hardtop Gazebo (Modell A10204368000). Sie enthält Anweisungen für den Aufbau durch 4 Personen, Wartungshinweise zur Rostvermeidung und Garantiebedingungen. S. 1, 2, 3
Wichtigste Schritte
- Montage durchführen S. 10, 11, 12, 13
- Wartung durchführen S. 22
Probleme und Lösungen
Rostbildung
Kratzer mit rosthemmender Farbe ausbessern oder mit Speiseöl/WD-40 reinigen.
S. 22Weitere 3 Antworten anzeigen Weniger anzeigen
Wartung und Reset
- Regelmäßige Überprüfung der Schrauben und Bolzen auf festen Sitz. S. 2, 22
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Abmessungen | 4.83m x 3.63m (ca. 16x12 ft) | Grundfläche des Gazebos | S. 4 |
Wo es im PDF steht
- Sicherheitshinweise S. 2
- Teileliste S. 6, 7, 8, 9
- Montageschritte S. 10, 21
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Montage
Dieses Dokument enthält die vollständige Montageanleitung für das Sunjoy 16x12 Hardtop Gazebo. Bitte lesen Sie die Anleitung vor Beginn der Arbeiten sorgfältig durch. Für die Montage werden mindestens 4 Erwachsene empfohlen. Das Gazebo ist nicht für extreme Wetterbedingungen wie starke Winde, starken Regen oder Schneefall ausgelegt.
Vorbereitung und Werkzeuge
Stellen Sie sicher, dass alle Teile vor Beginn der Montage vorhanden sind. Überprüfen Sie den Untergrund; das Gazebo muss auf einem ebenen Boden installiert werden. Montieren Sie es nicht auf sandigem, schlammigem oder losem Boden, da die Heringe dort keinen ausreichenden Halt finden.
Benötigte Werkzeuge (nicht im Lieferumfang enthalten):
- Akkuschrauber
- Hammer
- Schraubendreher
- Leiter
- Wasserwaage
- Winkelmesser
- Maßband
Montageanleitung

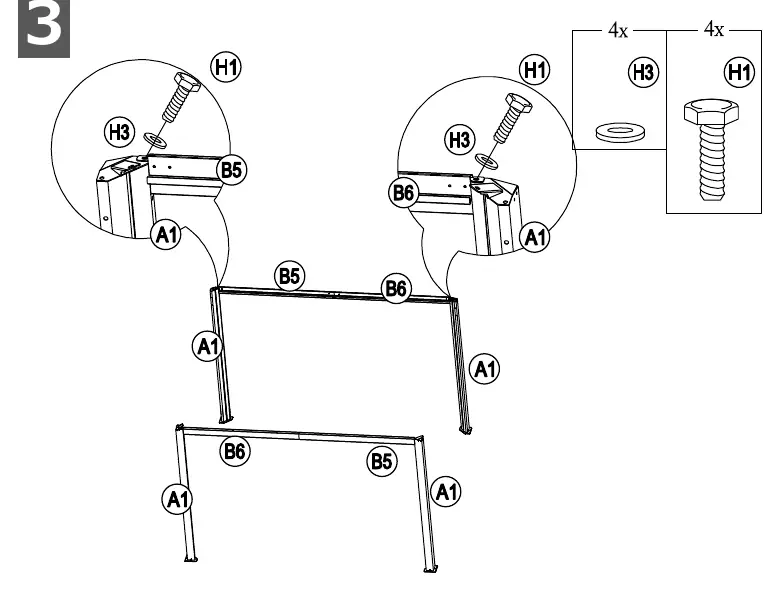

Die Montage erfolgt in 23 Schritten. Achten Sie darauf, bei Holzteilen die Schrauben nicht zu fest anzuziehen, um Risse im Material zu vermeiden. Überprüfen Sie regelmäßig, ob alle Muttern und Bolzen fest sitzen.
Wartung und Pflege
Stahlkomponenten sind mit einer rosthemmenden Farbe behandelt. Sollten Kratzer auftreten, bessern Sie diese sofort mit rosthemmender Farbe aus, um Rostbildung zu vermeiden. Oberflächenrost kann mit einer geringen Menge Speiseöl oder WD-40 entfernt werden. Verwenden Sie keine Bleichmittel, Säuren oder scheuernden Reinigungsmittel auf dem Dach oder den Rahmenteilen. Bei Schneefall muss Schnee vom Dach entfernt werden, sobald die Schicht dicker als 2 Zoll (ca. 5 cm) ist.
Garantie
Sunjoy Group gewährt dem ursprünglichen Käufer eine Garantie von 1 Jahr ab Kaufdatum auf Material- und Verarbeitungsfehler bei privater, häuslicher Nutzung. Die Garantie deckt keine Schäden durch unsachgemäße Montage, Vandalismus, gewerbliche Nutzung oder höhere Gewalt ab.
Praktische Hilfe
Typische Probleme
Oberflächenrost
Kratzer sofort mit rosthemmender Farbe ausbessern. Leichten Rost mit Speiseöl oder WD-40 entfernen.
Fehlende Teile
Kontaktieren Sie den Kundenservice unter [email protected].
Schneelast
Schnee bei einer Dicke von mehr als 2 Zoll (ca. 5 cm) mit einem Kunststoff-Schneeschieber entfernen.
Vor der Verwendung
- Mindestens 4 Erwachsene für die Montage verfügbar.
- Untergrund ist eben und stabil (nicht sandig oder schlammig).
- Alle benötigten Werkzeuge (Akkuschrauber, Hammer, Schraubendreher, Leiter) bereitgelegt.
- Alle Teile aus der Verpackung entnommen und auf Vollständigkeit geprüft.
- Schutzhandschuhe tragen, da einige Teile scharfe Kanten haben können.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Schneelast-Management
- Bei über 2 Zoll (5 cm) Schneehöhe muss das Dach geräumt werden, um Schäden zu vermeiden.
- Untergrundanforderungen
- Muss eben sein. Bei Montage auf Holzdeck oder Beton sind zusätzliche, nicht enthaltene Anker erforderlich.
Abbildungen und Diagramme

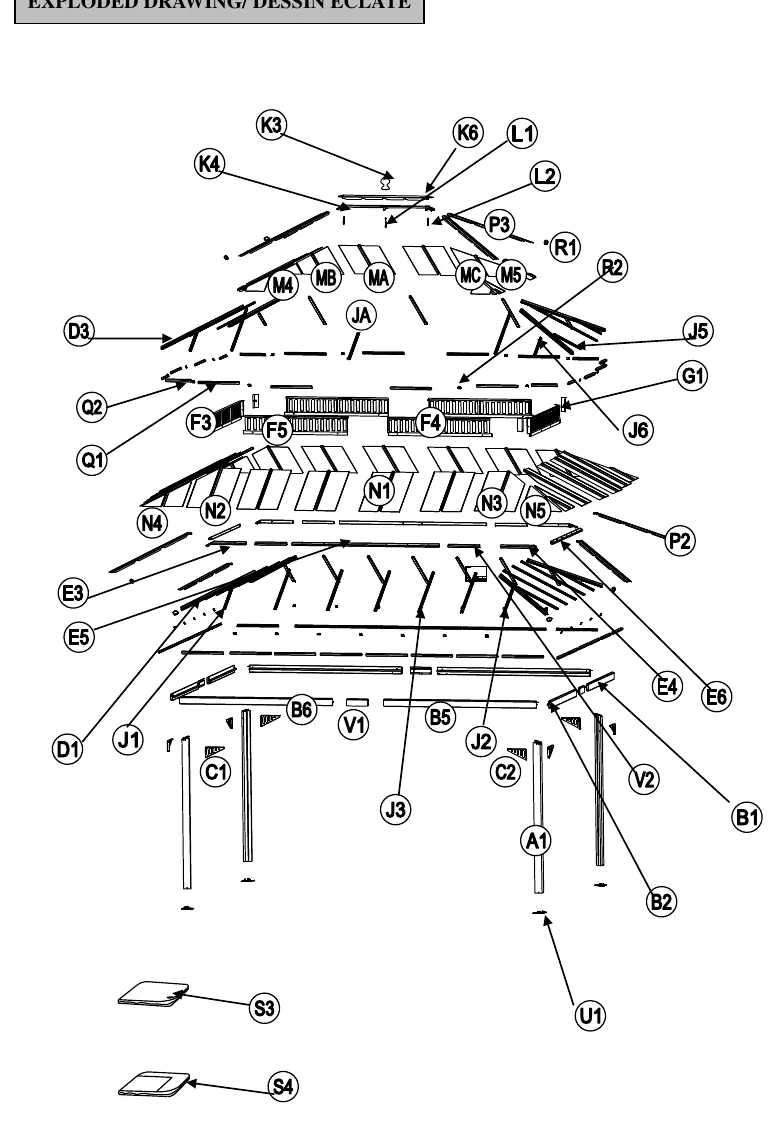

- Explosionszeichnung zeigt die Anordnung aller Bauteile.

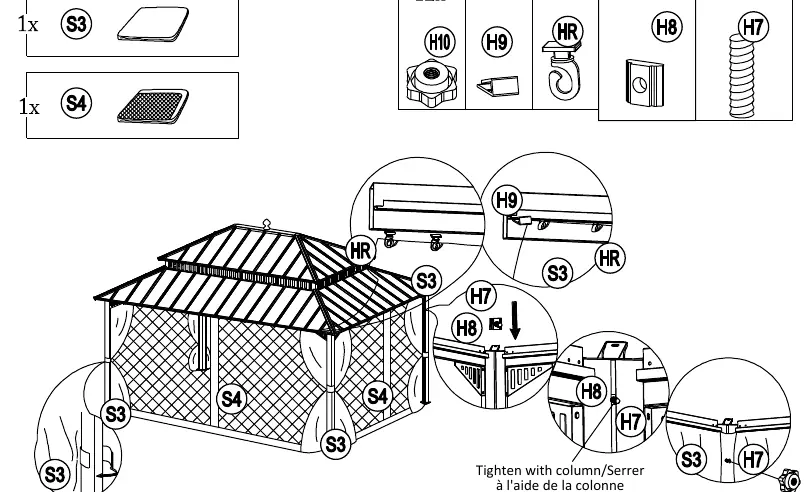

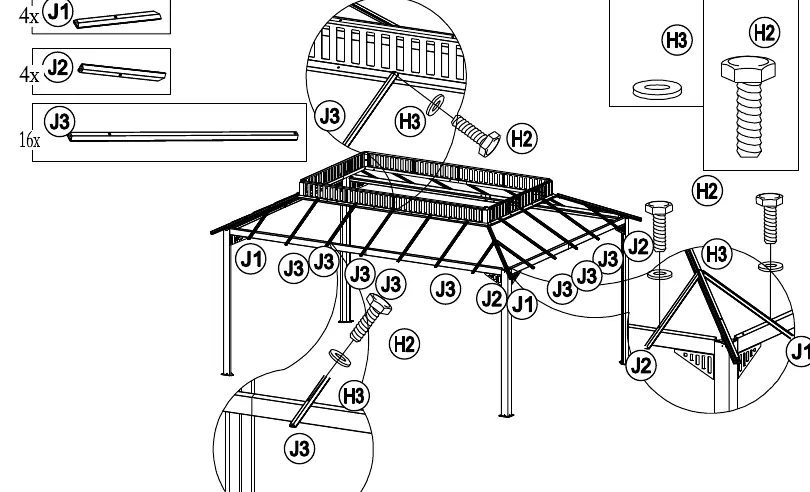

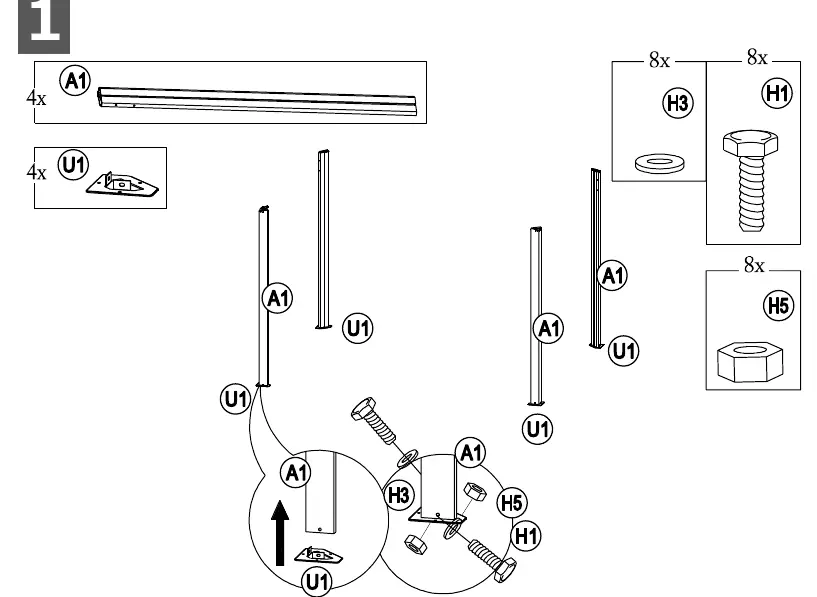

- Schritt-für-Schritt-Diagramme illustrieren die Verbindung der Rahmen- und Dachteile.
- Detailansichten zeigen die korrekte Verschraubung und Ausrichtung der Komponenten.
Modellkompatibilität
- Nicht für extreme Wetterbedingungen (starker Wind, Regen, Schnee) ausgelegt.
- Nur für dekorative Zwecke und als Sonnenschutz vorgesehen.
Autor der Aufbereitung
Markus Weber
Dokumentationsanalyst
