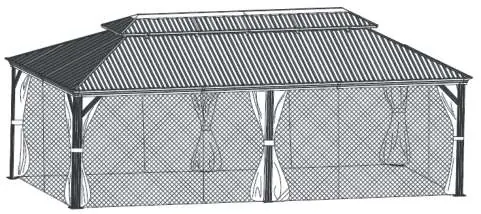

Montageanleitung für Veikous 12x24FT Hardtop-Pavillon

Wichtige Informationen aus der Anleitung

Diese Anleitung dient der Montage des Veikous 12x24FT Hardtop-Pavillons. Bitte lesen Sie die gesamte Anleitung sorgfältig durch, bevor Sie mit dem Aufbau beginnen. Achten Sie besonders auf die Sicherheitshinweise. Sollten Teile fehlen oder beschädigt sein, kontaktieren Sie bitte den Kundendienst unter 1-858-324-1911 oder per E-Mail an [email protected], bevor Sie das Produkt an den Händler zurückgeben. Halten Sie bei der Kontaktaufnahme Ihre Bestellnummer, die Modellnummer (auf der Verpackung) und die Beschreibung des fehlenden Teils bereit.

Vorbereitung und Teileliste

Der Pavillon wird in 7 Kartons geliefert. Stellen Sie sicher, dass alle Teile vorhanden sind, bevor Sie beginnen. Sortieren und identifizieren Sie alle Teile anhand der detaillierten Teilelisten auf den Seiten 3 bis 10. Achten Sie darauf, Verpackungsmaterial auf kleine Teile zu prüfen, die während des Transports herausgefallen sein könnten.

Montageanleitung

Die Montage erfolgt in 34 Schritten. Es wird empfohlen, den Aufbau mit mehreren Personen durchzuführen.

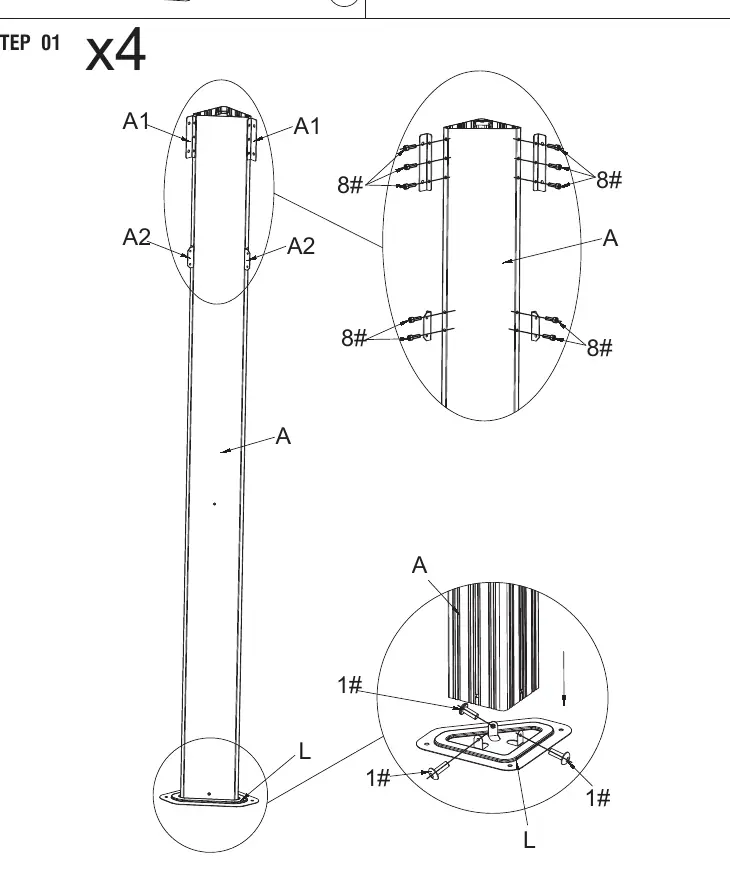

• Schritte 1-2: Montage der Stützpfosten (Teile A und B) mit den entsprechenden Fußplatten (L, L1).
• Schritte 3-8: Zusammenbau der Dachrahmen-Träger (Teile D, E, F, C, C1, C2). Achten Sie darauf, dass alle Schraubenlöcher vor der Installation ausgerichtet sind.
• Schritte 9-11: Verbindung der Dachrahmen-Träger mit den Stützpfosten.
• Schritte 12-13: Anbringen der Eckverstärkungen (J1, J2) und der Zwischenverbindungen (G, H).

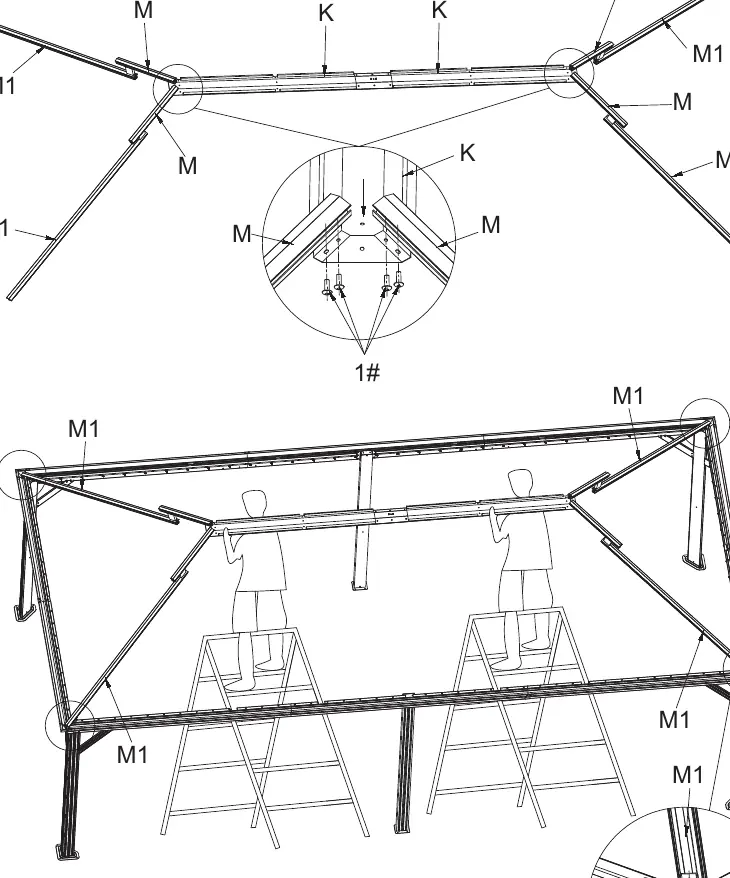

• Schritte 14-17: Montage der Dachstreben (K, K1, K2, M, M1, N, N1, N2, N3).
• Schritte 18-22: Installation der Dachstruktur-Elemente (P, Q, R, T, T1, T2, T3).

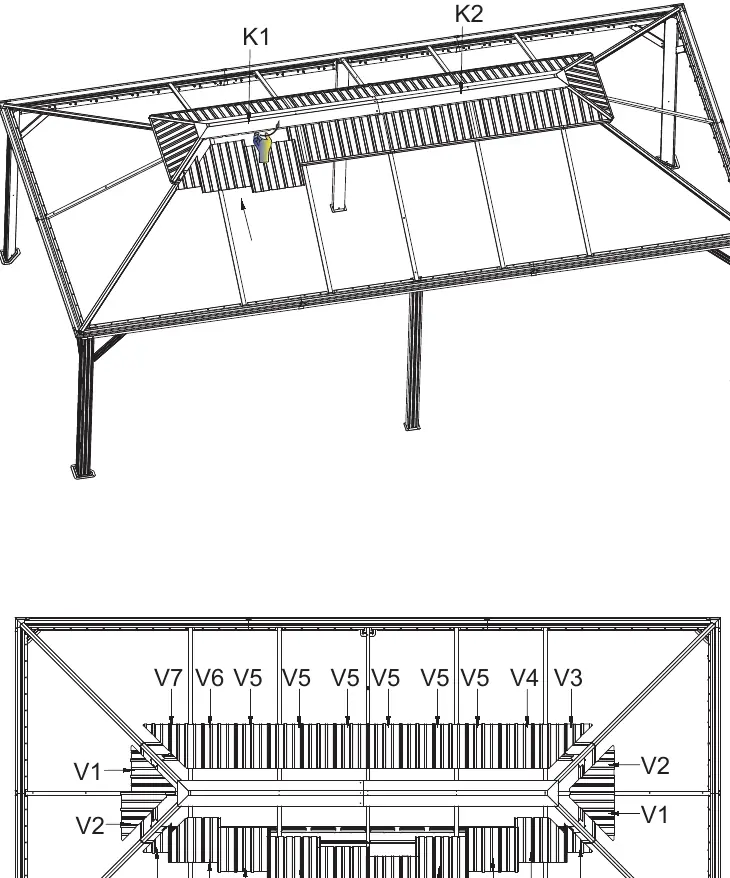

• Schritte 23-32: Installation der Dachpaneele (V, W, X, Y) und der Netze. Wenn die Paneele V4 oder V6 schwer zu installieren sind, drücken Sie Teil K nach oben, um den Einbau zu erleichtern.

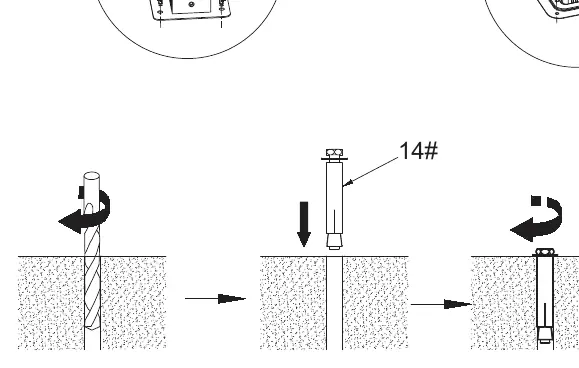

• Schritte 33-34: Finale Befestigung und Verankerung des Pavillons am Boden.

Sicherheit und Wartung

Die Struktur ist nicht für den öffentlichen Gebrauch bestimmt. Der Hersteller übernimmt keine Garantie für gewerbliche Nutzung (z. B. Kindertagesstätten, Schulen, Freizeiteinrichtungen). Bewahren Sie diese Anleitung für zukünftige Referenzzwecke auf.
