Montageanleitung für Veikous 12x20 Hardtop Pavillon

Wichtige Informationen aus der Anleitung

Der Aufbau des Veikous 12x20 Hardtop Pavillons erfordert die Zusammenarbeit von mindestens drei Personen. Es ist entscheidend, dass Sie die Schrauben während der Montage nicht vollständig festziehen, bis der gesamte Rahmen und die Struktur fertiggestellt sind. Dies erleichtert die Ausrichtung der Teile. Achten Sie zudem auf die korrekte Verankerung des Pavillons, um die Windbeständigkeit zu gewährleisten.

Benötigte Werkzeuge

• Bohrmaschine
• Inbusschlüssel
• Stehleiter (mindestens 6,5 Fuß / ca. 2 Meter)
• Schutzhandschuhe
• Kreuzschlitzschraubendreher
• Schutzbrille
• Schutzhelm

Vorbereitung und Sicherheit

Bevor Sie mit der Montage beginnen, sortieren und identifizieren Sie alle Teile anhand der beiliegenden Teileliste. Überprüfen Sie das Verpackungsmaterial sorgfältig auf Kleinteile, die während des Transports herausgefallen sein könnten. Der Pavillon ist nicht für den gewerblichen Gebrauch (z. B. Kindertagesstätten, Schulen, öffentliche Parks) bestimmt.

Montageübersicht

Die Montage erfolgt in 28 Schritten:

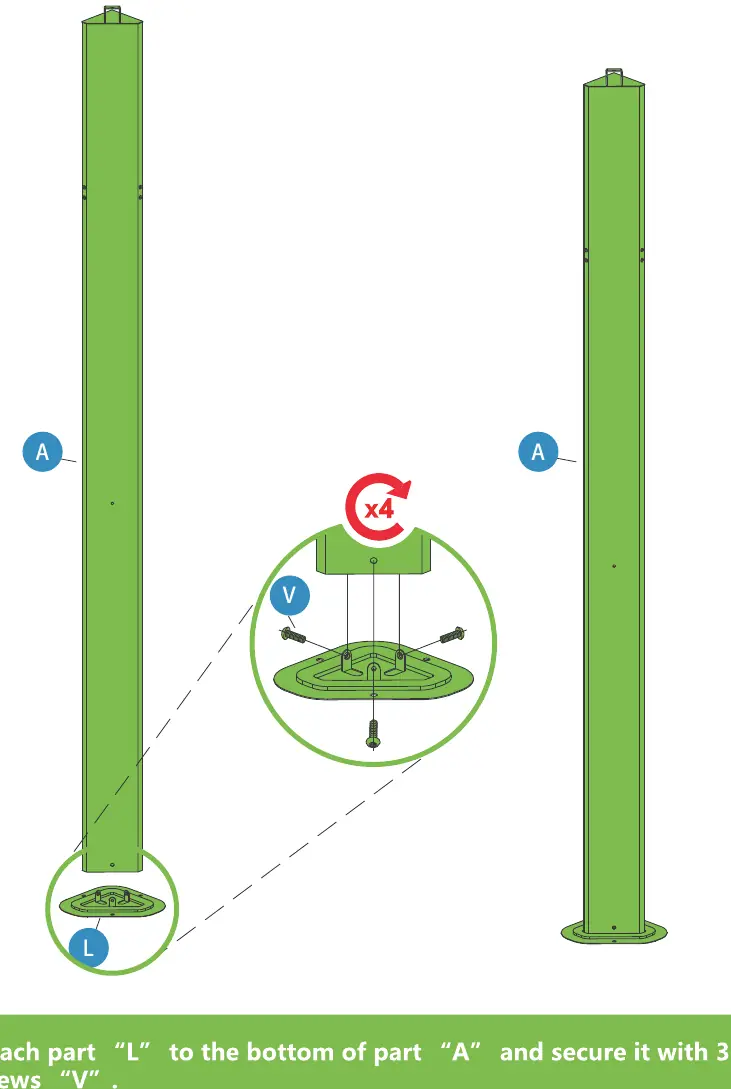

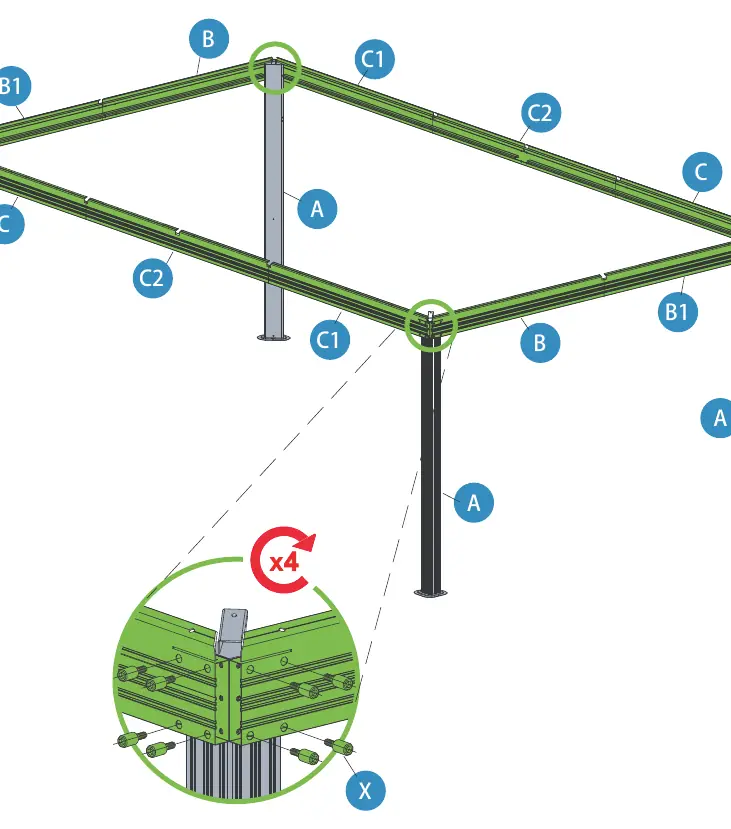

• Rahmenbau: Beginnen Sie mit der Montage der Pfosten (A/A1) und der Basisplatten (L/M7). Verbinden Sie anschließend die Dachbalken (B, B1, C, C1, C2) und montieren Sie den Hauptrahmen.

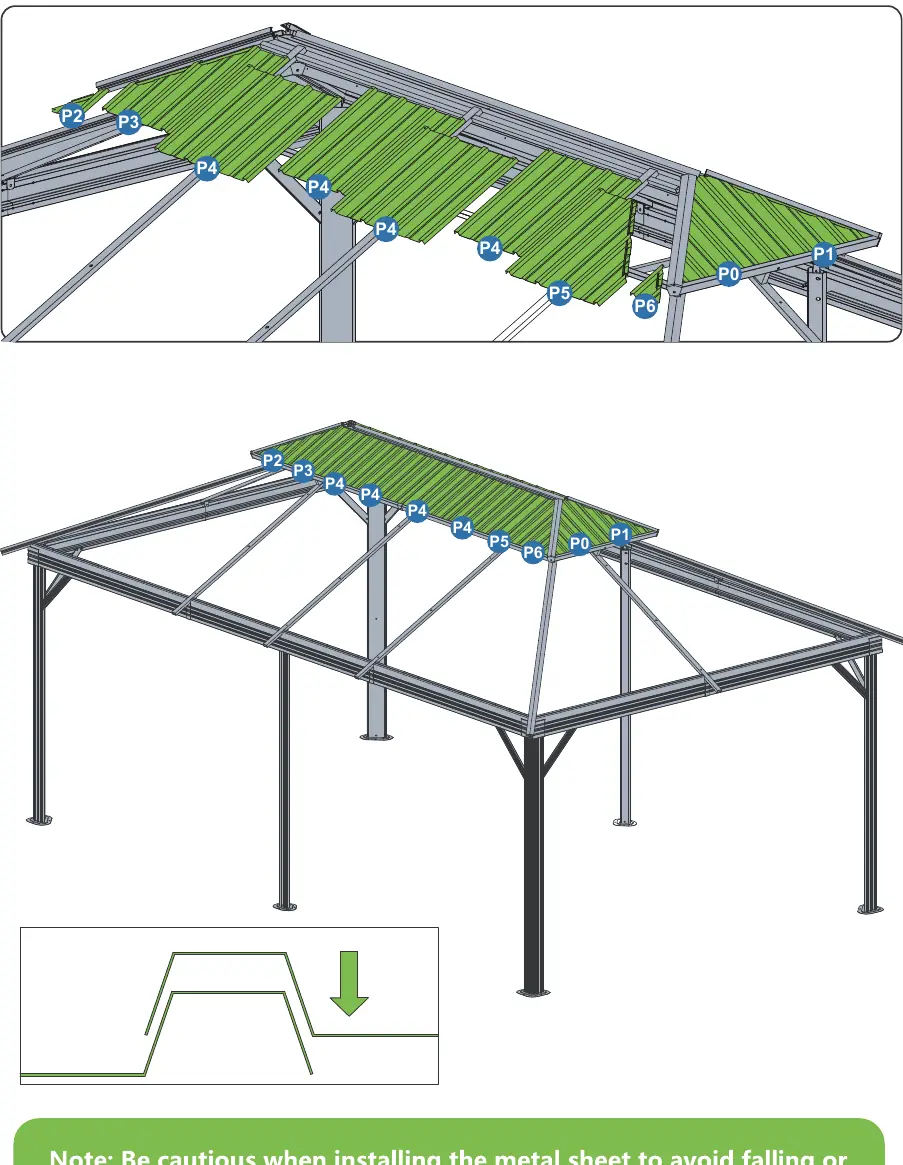

• Dachkonstruktion: Installieren Sie die Dachstreben (D, E, E1, E3, F, F1, G1-G5, H, I, J, J3, J4) und befestigen Sie die Dachpaneele (P0-P6, N1-N10, O1-O8).
• Dachabschluss: Montieren Sie die Dachkappen (K, K1) und die Netz- bzw. Vorhangschienen.
• Zubehör: Bringen Sie die Seitenvorhänge und das Moskitonetz (NET) an den dafür vorgesehenen Haken (Q) an.

Verankerung und Stabilität

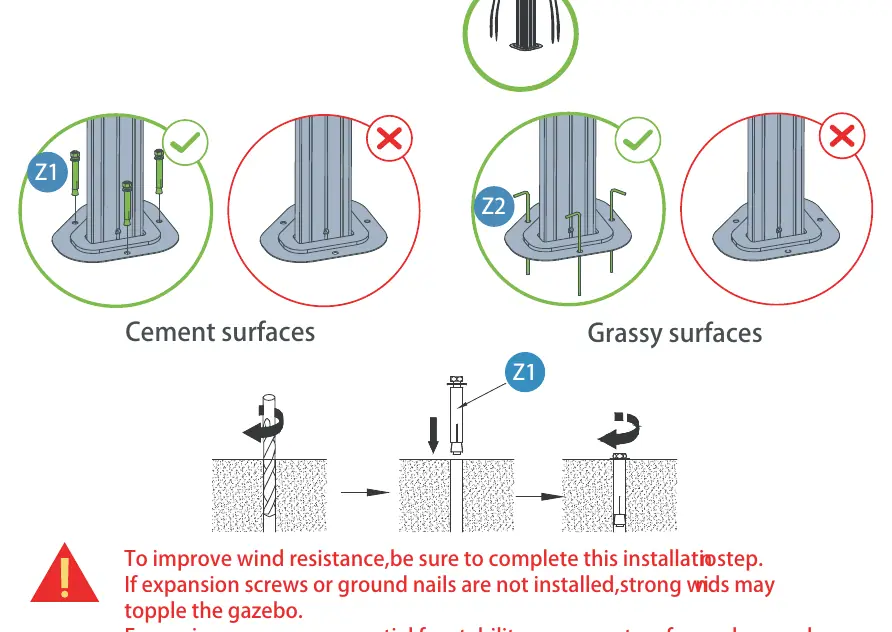

Um die Windbeständigkeit zu verbessern, ist die Verankerung zwingend erforderlich. Verwenden Sie die mitgelieferten Dehnschrauben für Betonoberflächen oder die Erdnägel für Rasenflächen. Ohne diese Sicherung kann starker Wind den Pavillon umwerfen.

Wartung

Bewahren Sie diese Anleitung für zukünftige Referenzzwecke auf. Überprüfen Sie regelmäßig die Festigkeit der Schrauben und die Stabilität der Struktur.
