Montageanleitung für Veikous 12x12ft Hardtop-Pavillon

Wichtige Informationen aus der Anleitung

Bevor Sie mit der Montage beginnen, beachten Sie bitte folgende wichtige Hinweise:

• Benötigtes Personal: Für den Aufbau sind mindestens drei oder mehr Personen erforderlich.
• Schrauben: Ziehen Sie die Schrauben während der Montage nicht vollständig fest, bis der gesamte Pavillon fertiggestellt ist.
• Kundenservice: Sollten Teile fehlen oder beschädigt sein, kontaktieren Sie den Support unter 1-858-324-1911 oder per E-Mail an [email protected]. Halten Sie Ihre Bestellnummer und die Modellnummer bereit.
• Sicherheit: Der Pavillon ist nicht für den gewerblichen Gebrauch (z. B. Kindertagesstätten, Schulen) bestimmt.

Vorbereitung und Werkzeuge

Stellen Sie sicher, dass Sie alle benötigten Werkzeuge bereithalten, da diese nicht im Lieferumfang enthalten sind:

• Bohrmaschine
• Inbusschlüssel
• Leiter (mindestens 6,5 Fuß / ca. 2 Meter)
• Schutzhelm
• Handschuhe
• Schutzbrille
• Kreuzschlitzschraubendreher

Montageschritte

Der Aufbau erfolgt in mehreren logischen Phasen:

Gestell und Rahmen

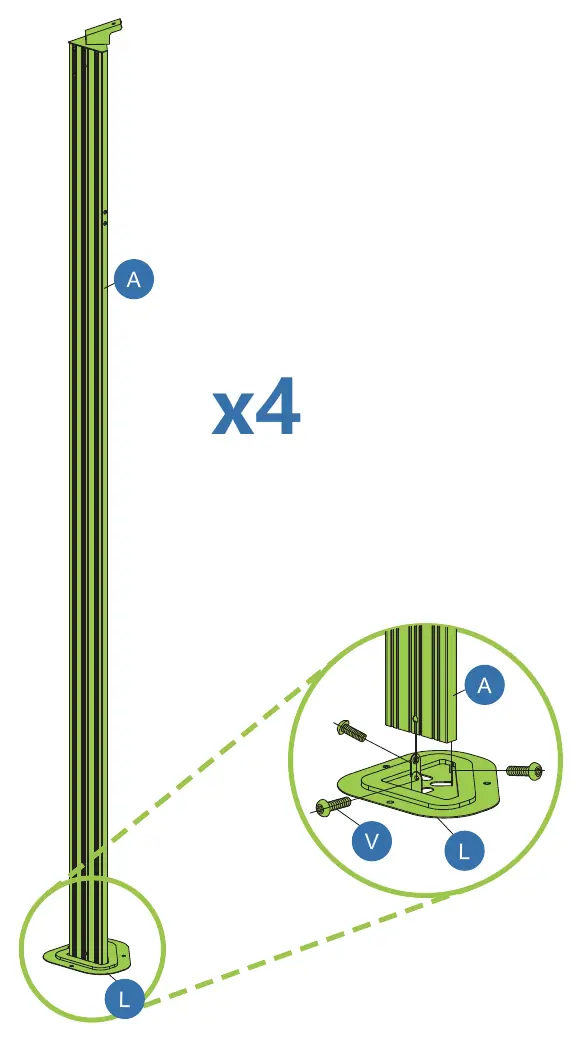

1. Pfostenmontage: Befestigen Sie die Fußplatten (L) an den Pfosten (A) mit den Schrauben (V).
2. Rahmenbau: Verbinden Sie die Rahmenteile (B, B1) und setzen Sie die Haken (Q) für die Netze in die äußere Schiene ein.
3. Verbindung: Verbinden Sie die Rahmenteile (B1/P/B) mit den Schrauben (V).
4. Eckstützen: Montieren Sie die Eckstützen (F, F1) an den Pfosten und dem Rahmen.

Dachkonstruktion

1. Dachstreben: Montieren Sie die Dachstreben (E, D) und verbinden Sie diese mit dem Mittelstück (K1).
2. Dachpaneele: Installieren Sie die Dachpaneele (P0, P1, O1-O8) unter Verwendung der Paneelhalterungen (R, D1, M2). Achten Sie darauf, benachbarte Paneele wie in der Anleitung gezeigt zu überlappen.
3. Dachabschluss: Montieren Sie die Dachkappen (K) und die restlichen Verkleidungen (ZS3).

Netze und Verankerung

Nachdem die Struktur steht, bringen Sie die Seitenwandnetze an den Haken (Q) an. Abschließend ist die Verankerung zwingend erforderlich, um die Windbeständigkeit zu gewährleisten.

Verankerung und Sicherheit

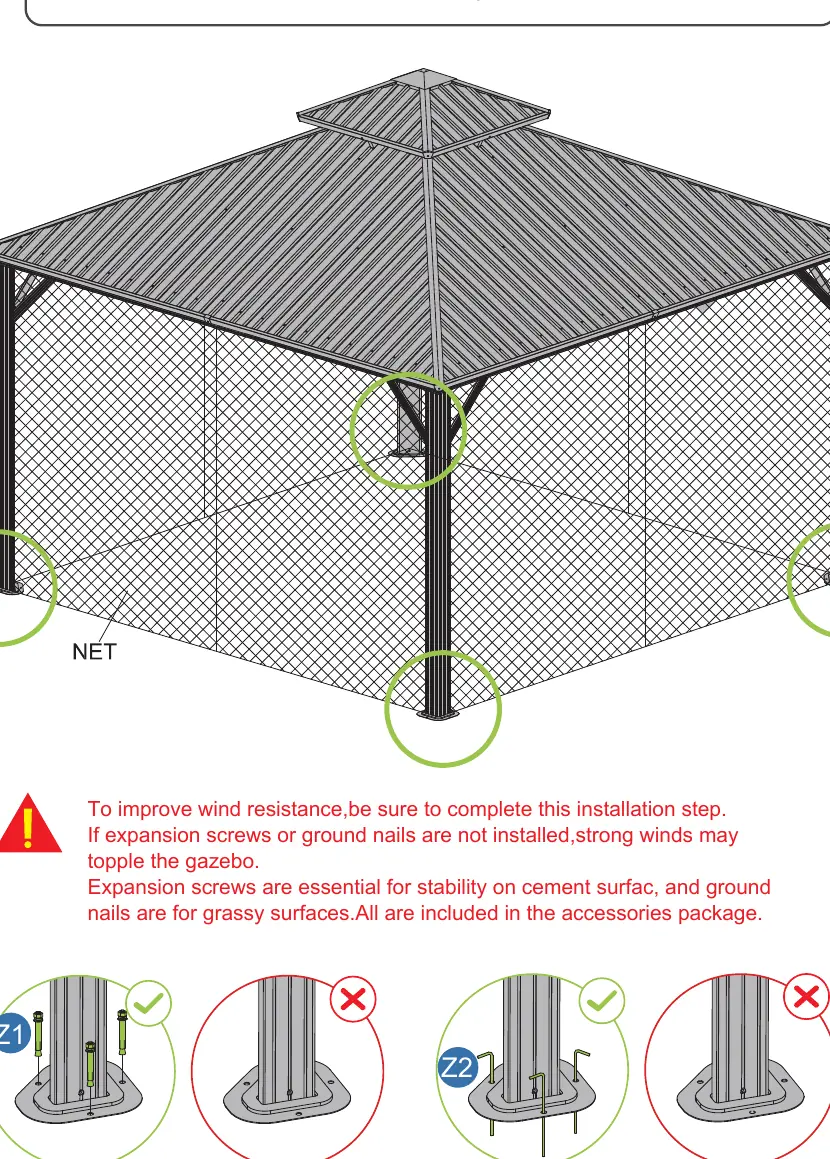

Um die Stabilität bei Wind zu gewährleisten, muss der Pavillon fest im Boden verankert werden:

• Betonoberflächen: Verwenden Sie die mitgelieferten Dehnschrauben (Z1).
• Grasoberflächen: Verwenden Sie die mitgelieferten Bodennägel (Z2).

Ohne diese Verankerung kann der Pavillon bei starkem Wind umkippen.
