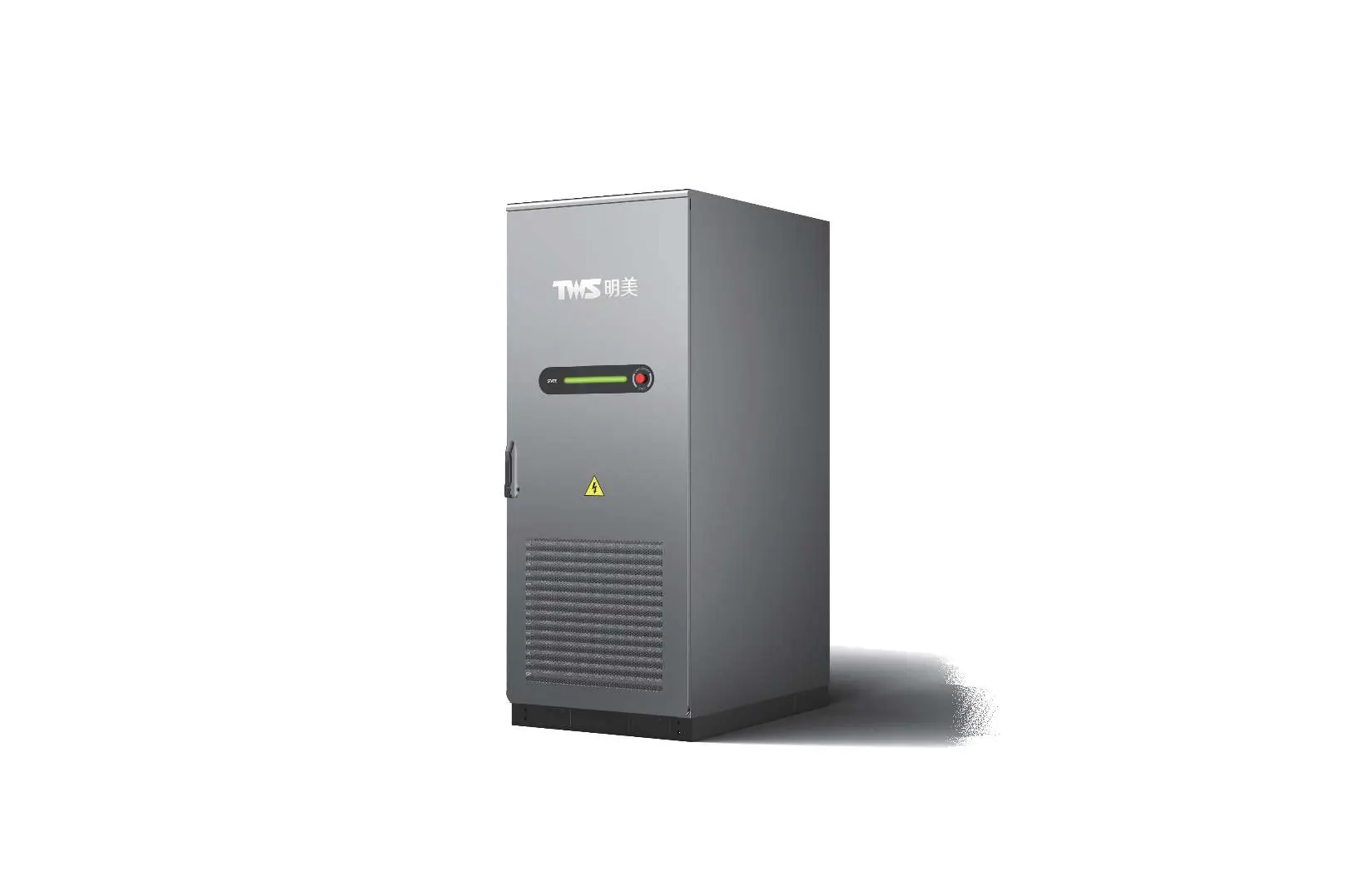

TWS MU Max Series MU M10 Energiespeicherschrank - Handbuch
Schnellstart-Anleitung und technisches Handbuch für den TWS MU Max Series MU M10 Energiespeicherschrank. Erfahren Sie alles über technische Spezifikationen, Betriebsbedingungen, Flüssigkeitskühlung und Kommunikationsschnittstellen.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument enthält die technischen Spezifikationen und Betriebsparameter für den TWS MU Max Series Energiespeicherschrank, Modell MU M10. Das System ist für den Außenbereich konzipiert und nutzt eine Flüssigkeitskühlung. Bitte beachten Sie die spezifischen Derating-Bedingungen für Temperatur und Höhe, um einen sicheren Betrieb zu gewährleisten.
Produktbeschreibung
Der TWS MU M10 ist ein modularer Energiespeicherschrank mit einer Kapazität von 262 kWh und einer Nennleistung von 125 kW. Das System zeichnet sich durch eine hohe Energiedichte aus und benötigt eine Stellfläche von 1,28 Quadratmetern. Es ist für den parallelen Betrieb mehrerer Schränke ausgelegt, die zentral gesteuert werden können.
Technische Daten
- Modell: MU M10
- Nennleistung (Ausgang): 125 kW (max. 138 kW)
- Energiekapazität: 262 kWh
- Abmessungen (B x T x H): 950 mm x 1350 mm x 2400 mm
- Gewicht: 2500 kg
- Schutzart: IP54
- Kühlung: Flüssigkeitskühlung
Betriebsbedingungen und Sicherheit
Das System ist für den Einsatz unter anspruchsvollen Bedingungen konzipiert, erfordert jedoch die Einhaltung folgender Grenzwerte:
- Betriebstemperatur: -30°C bis +55°C. Bei Temperaturen über 45°C erfolgt eine Leistungsreduzierung (Derating).
- Betriebshöhe: Bis zu 4000 m. Bei einer Höhe über 2000 m erfolgt eine Leistungsreduzierung.
- Luftfeuchtigkeit: 0% bis 95% (nicht kondensierend).
- Brandschutz: Pack-Level-Aerosol und Schrank-Level-Aerosol.
- Korrosionsschutz: C4-M.
Kommunikation und Steuerung
Das System unterstützt eine zentrale Steuerung durch ein Energiemanagementsystem (EMS). Die Kommunikation erfolgt über folgende Schnittstellen:
- Schnittstellen: 4G, RS485, LAN
- Protokoll: Modbus TCP
Praktische Hilfe
Typische Probleme
Leistungsabfall bei hohen Temperaturen
Das System reduziert die Leistung automatisch, wenn die Betriebstemperatur 45°C überschreitet.
Leistungsabfall in großen Höhen
Das System reduziert die Leistung automatisch, wenn die Betriebshöhe 2000 m überschreitet.
Überlastung
Das System unterstützt eine langfristige Überlastkapazität von 110%.
Vor der Verwendung
- Stellen Sie sicher, dass der Untergrund für ein Gewicht von 2500 kg ausgelegt ist.
- Prüfen Sie, ob die Umgebungstemperatur innerhalb des Bereichs von -30°C bis +55°C liegt.
- Stellen Sie sicher, dass die Luftfeuchtigkeit 95% nicht überschreitet.
- Bereiten Sie die Kommunikationsanbindung (4G, RS485 oder LAN) vor.
- Stellen Sie sicher, dass die Netzspannung den Spezifikationen (230 Vac / 400 Vac) entspricht.
Modellkompatibilität
- Das System unterstützt den parallelen Betrieb mehrerer Schränke.
- Kommunikation erfolgt standardmäßig über Modbus TCP.
