Installationsanleitung für Solplanet 125K Flüssigkeitsgekühlter Energiespeicherschrank
Schnelle Installationsanleitung für den Solplanet 125K Flüssigkeitsgekühlten Energiespeicherschrank. Erfahren Sie alles über Montage, elektrische Verkabelung, Erdung und Inbetriebnahme.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Schnellstartanleitung dient der Installation des Solplanet 125K Flüssigkeitsgekühlten Energiespeicherschranks. Sie muss zusammen mit dem vollständigen Benutzerhandbuch verwendet werden. Bei Unklarheiten hat das Benutzerhandbuch Vorrang. Die Installation darf nur von qualifiziertem Fachpersonal mit entsprechender elektrischer Ausbildung durchgeführt werden.
Sicherheitshinweise
Der Umgang mit Batteriespeichern birgt Risiken durch Hochspannung und Brandgefahr. Beachten Sie folgende Punkte:
- Arbeiten Sie niemals an unter Spannung stehenden Geräten.
- Tragen Sie geeignete persönliche Schutzausrüstung (isolierende Kleidung, Schutzhandschuhe, Schutzbrille, Sicherheitsschuhe).
- Betriebstemperaturbereich: -25°C bis 55°C; optimaler Bereich: 18°C bis 28°C.
- Öffnen oder verformen Sie niemals das Batteriemodul.
Montage und Aufstellung

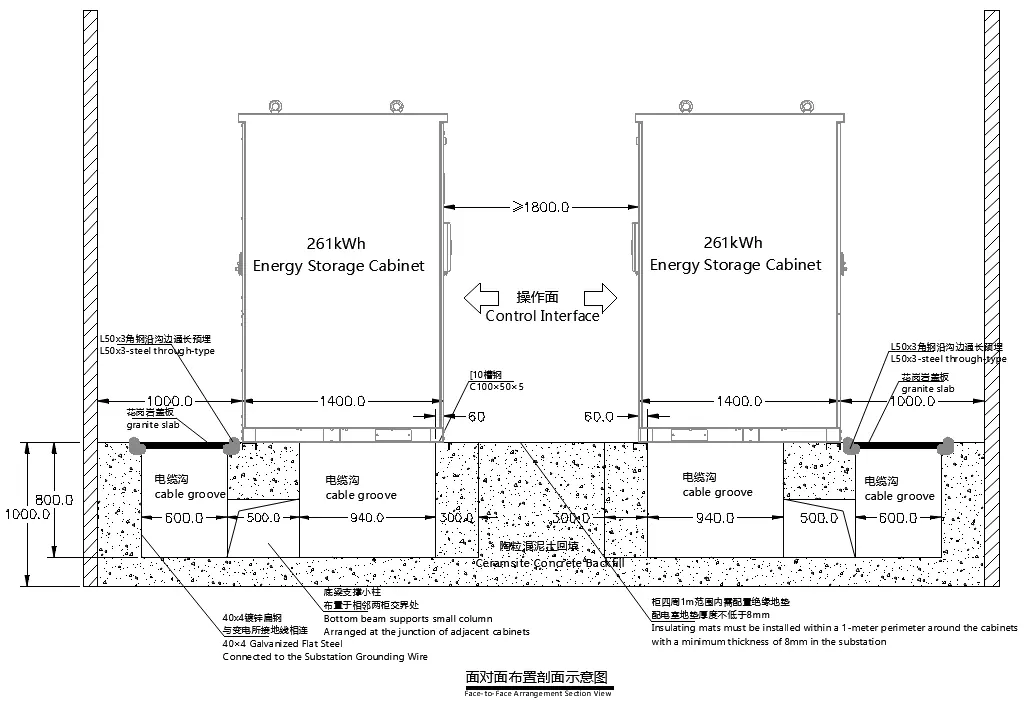

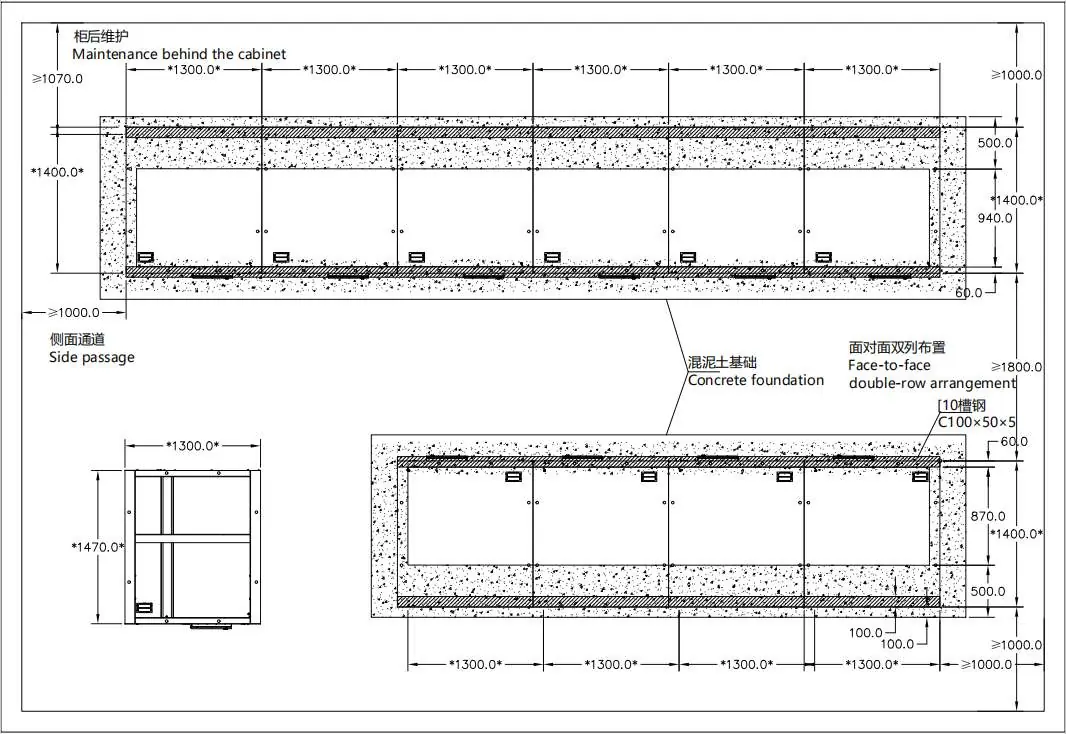

Der Schrank muss auf einem geeigneten Fundament aufgestellt werden. Achten Sie auf die Einhaltung der Abstände für Wartungsarbeiten und Belüftung. Der Transport erfolgt mittels Gabelstapler (Nennlast 5T) oder Kran. Stellen Sie sicher, dass der Schwerpunkt beim Heben korrekt berücksichtigt wird und die Schwenkwinkel beim Krantransport unter 10° bleiben.
Elektrische Installation
Die Verkabelung umfasst den Anschluss der Leistungskabel und der Kommunikationsleitungen.

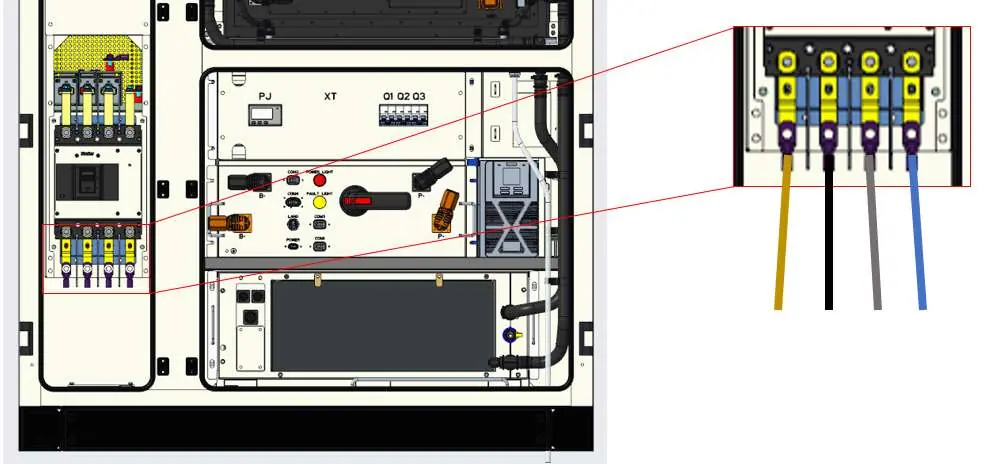

Leistungskabel
- Verwenden Sie Kabel mit einem Querschnitt von 95mm² bis 120mm².
- Verwenden Sie geeignete Kupferkabelschuhe (M10).
- Verpressen Sie die Kabelschuhe mit einer hydraulischen Crimpmaschine (mindestens zwei Pressungen).
- Verwenden Sie Schrumpfschläuche zur Isolierung.
- Das empfohlene Anzugsdrehmoment für die Anschlüsse beträgt 16–18 N·m.
Kommunikationskabel
- Verwenden Sie für die Kommunikation im Außenbereich dedizierte CAT6-geschirmte Netzwerkkabel (23AWG-24AWG).
- Bei Parallelschaltung mehrerer Schränke müssen die EMS-Terminals "Hand-in-Hand" verbunden werden.
Erdung
Der Schrank muss zuverlässig geerdet werden. Der Erdungspunkt befindet sich an der Innenseite des Schranks. Der Widerstand zwischen Schrank und Erdungspunkt muss weniger als 0,1 Ω betragen. Das Anzugsdrehmoment der Befestigungsschraube (M10) beträgt 14–16 N·m.
Brandschutzversiegelung
Alle Kabeldurchführungen und Gehäusespalte müssen mit feuerfestem Dichtmittel versiegelt werden, um die Ausbreitung von Flammen und Rauch zu verhindern. Die Versiegelung muss sauber, lückenlos und ohne Hohlräume ausgeführt werden.
Betriebshinweise
Der direkte Debugging-Prozess bei mehreren parallel geschalteten Maschinen ist untersagt. Führen Sie zuerst ein Einzelgerät-Debugging durch, bevor Sie weitere Einheiten hinzufügen. Führen Sie einen Lasttest über 72 Stunden durch, um die Stabilität zu gewährleisten.
Herstellerinformationen
Solplanet
Praktische Hilfe
Typische Probleme
Überhitzung oder Unterkühlung
Betriebstemperatur außerhalb des Bereichs (-25°C bis 55°C). Prüfen Sie die Umgebungsbedingungen und die Belüftung.
Fehlerhafte Kommunikation bei Parallelschaltung
Stellen Sie sicher, dass die CAT6-Kabel korrekt zwischen den EMS-Terminals verbunden sind und ggf. ein Router für das Haupt-EMS verwendet wird.
Schlechte Erdung
Prüfen Sie, ob der Widerstand zum Erdungspunkt unter 0,1 Ω liegt und die M10-Schraube mit 14-16 N·m angezogen ist.
Fehlerhafte Brandschutzversiegelung
Stellen Sie sicher, dass das Dichtmittel lückenlos und ohne Hohlräume aufgetragen wurde. Prüfen Sie die Haftung am Untergrund.
Vor der Verwendung
- Stellen Sie sicher, dass alle Ausgangsschalter auf 'Offen' stehen.
- Prüfen Sie, ob die Kabelquerschnitte (95-120mm²) den Anforderungen entsprechen.
- Vergewissern Sie sich, dass der Gabelstapler eine Nennlast von mindestens 5T hat.
- Prüfen Sie, ob die Umgebungstemperatur im optimalen Bereich (18-28°C) liegt.
- Stellen Sie sicher, dass die Fronttür des Schranks vor dem Transport verriegelt ist.
Technische Daten in der Praxis
- Betriebstemperatur
- -25°C bis 55°C; außerhalb dieses Bereichs drohen Fehlfunktionen und Garantieverlust.
- Anzugsdrehmoment (Leistung)
- 16-18 N·m für die AC-Kabelanschlüsse.
- Anzugsdrehmoment (Erdung)
- 14-16 N·m für die M10-Erdungsschraube.
- Kabelquerschnitt
- Empfohlen 95mm² bis 120mm² für die Leistungskabel.
Abbildungen und Diagramme
- Abbildung 4: Gabelstapler-Transport - zeigt die korrekte Positionierung der Gabeln.
- Abbildung 5: Krantransport - zeigt die korrekte Anbringung der Hebegurte am Schwerpunkt.

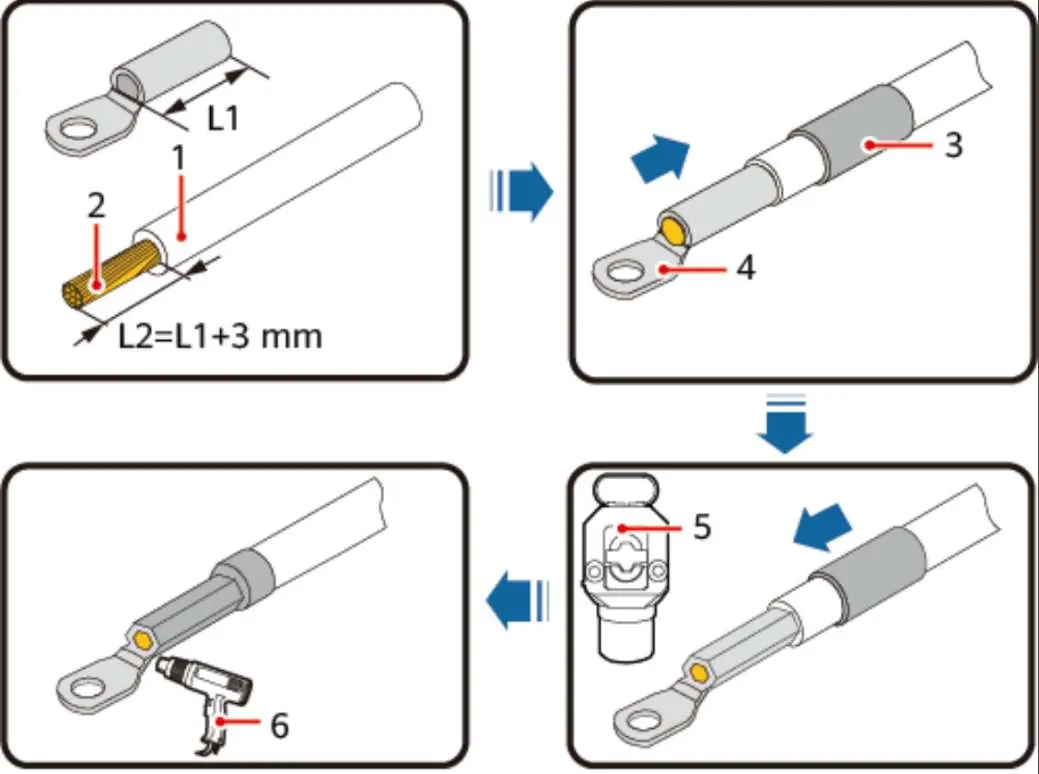

- Abbildung 8/9: Crimpvorgang - zeigt die Schritte zum Abisolieren und Verpressen der Kabelschuhe.

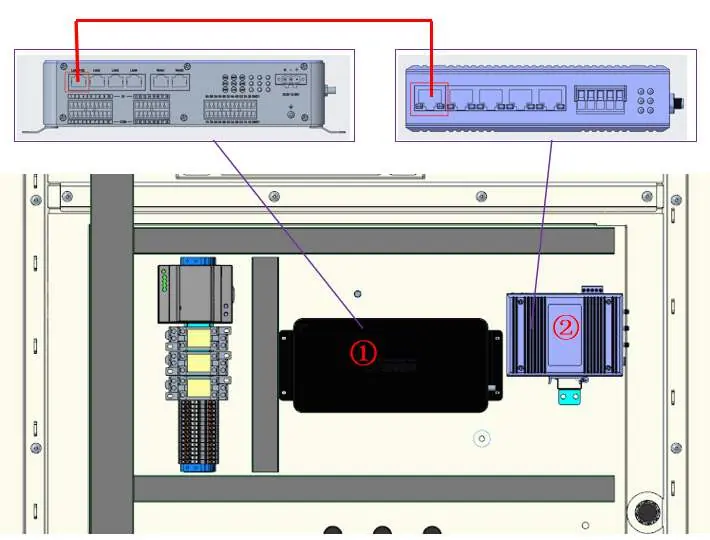

- Abbildung 10: Kommunikationsverkabelung - zeigt die Hand-in-Hand-Verbindung der EMS-Terminals.
Modellkompatibilität
- Nur für den Einsatz mit CAT6-geschirmten Netzwerkkabeln für die Kommunikation.
- Bei Verwendung von Aluminiumkabeln müssen spezielle Übergangsterminals oder Unterlegscheiben verwendet werden.
