Benutzerhandbuch für den flüssigkeitsgekühlten Energiespeicherschrank Solplanet ASW...

Wichtige Informationen aus der Anleitung

Dieses Dokument ist ein umfassendes Benutzerhandbuch für den Solplanet ASW 125K/261-PT Energiespeicherschrank. Es richtet sich an qualifiziertes Fachpersonal und deckt alle Aspekte von der Standortwahl über die elektrische Installation bis hin zur Inbetriebnahme und laufenden Wartung ab. Vor der Installation müssen die Sicherheitshinweise zwingend gelesen und verstanden werden. Arbeiten an elektrischen Anlagen dürfen nur von geschultem Personal durchgeführt werden.

Produktbeschreibung

Der ASW 125K/261-PT ist ein integriertes Lithium-Eisenphosphat-Batteriesystem (LFP) für Energiespeicheranwendungen. Die All-in-One-Lösung umfasst Energiespeicherkonverter, Batterien, Batteriemanagementsystem (BMS), Energiemanagementsystem (EMS), Wärmemanagement und Brandschutzfunktionen.

Installation und Standortwahl

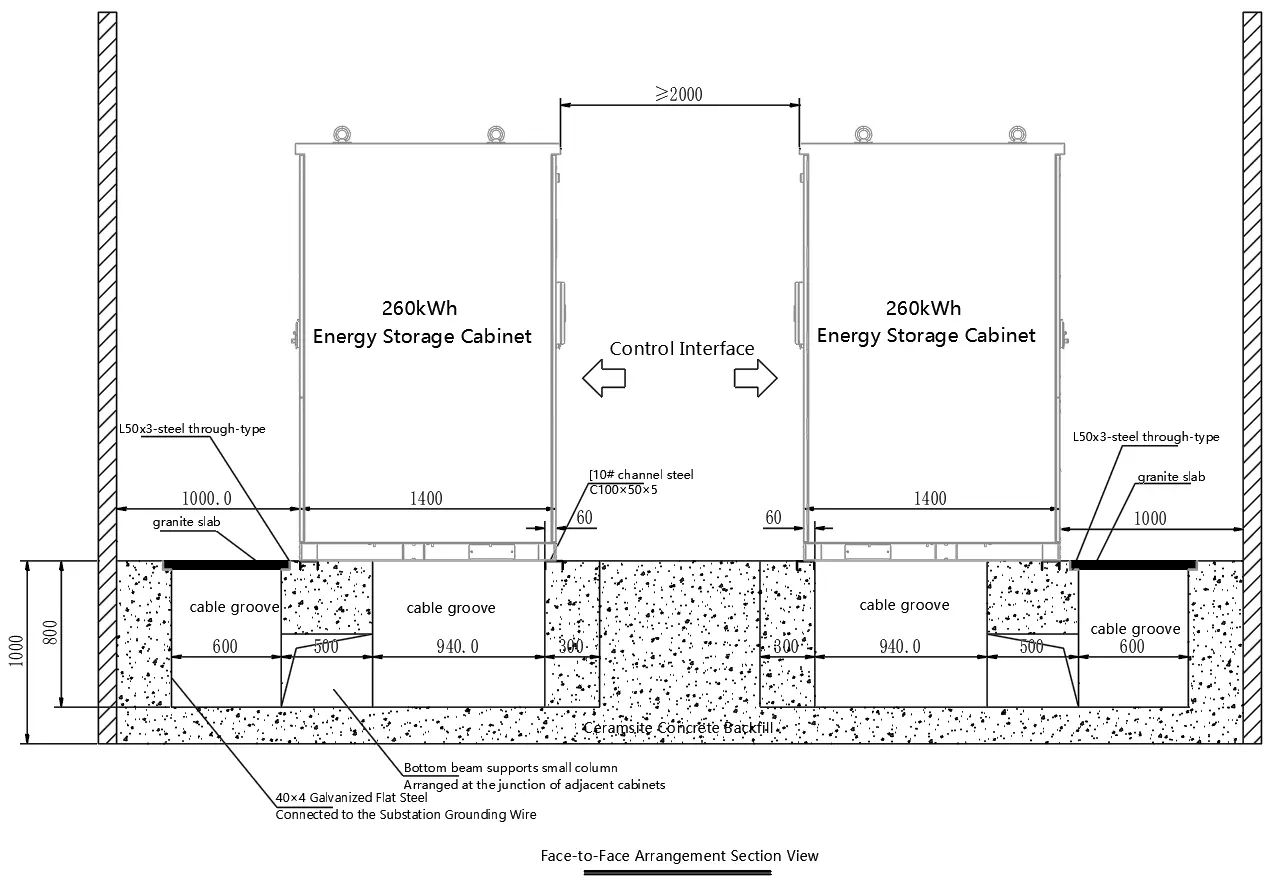

Der Schrank muss auf einer ebenen, festen und nicht brennbaren Oberfläche (z. B. Beton) installiert werden. Der Standort muss frei von leitfähigem Staub, korrosiven Gasen und übermäßigem Salz sein. Eine ausreichende Entwässerung und ein Graben für die Kabeleinführung sind vorzubereiten. Es ist auf ausreichende Abstände zwischen den Schränken für Wartungszwecke zu achten.

Elektrische Installation

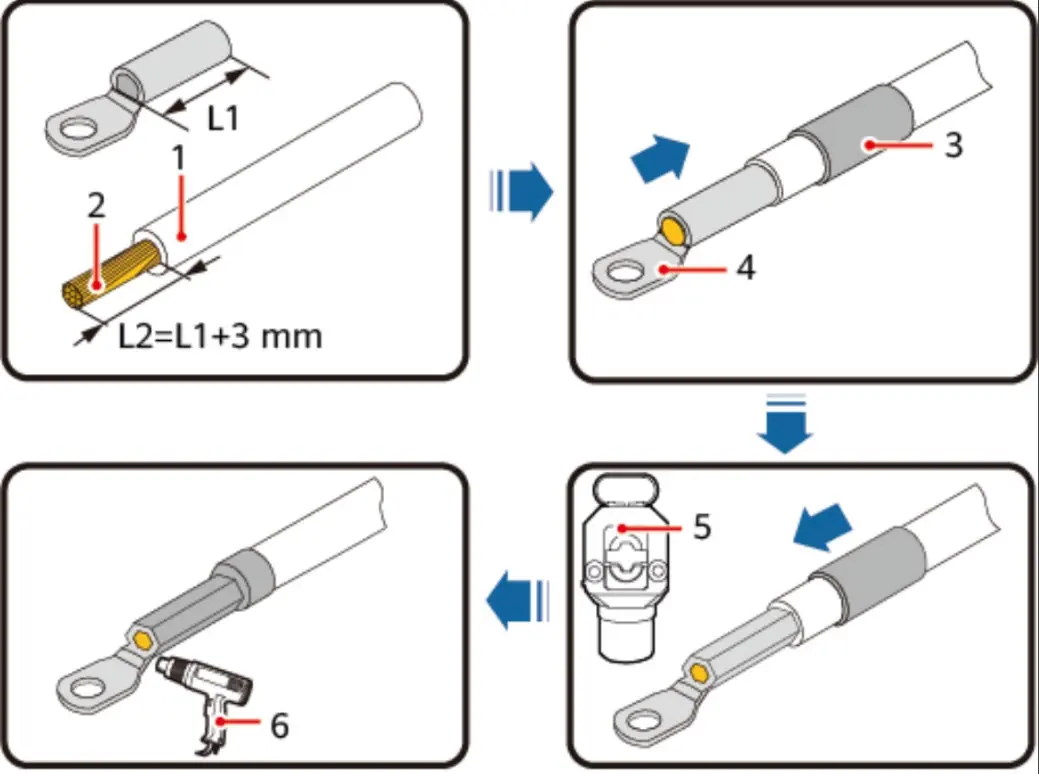

Die Verkabelung muss gemäß den geltenden nationalen Vorschriften erfolgen. DC- und AC-Leitungen müssen getrennt verlegt werden. Alle Kabelverbindungen müssen fest sitzen und die korrekte Polarität aufweisen. Nach der Verkabelung ist eine Isolationsprüfung durchzuführen und die Erdung sicherzustellen. Die Kabeleinführungen müssen mit feuerfestem Material abgedichtet werden, um das Eindringen von Fremdkörpern zu verhindern.

Inbetriebnahme und Abschaltung

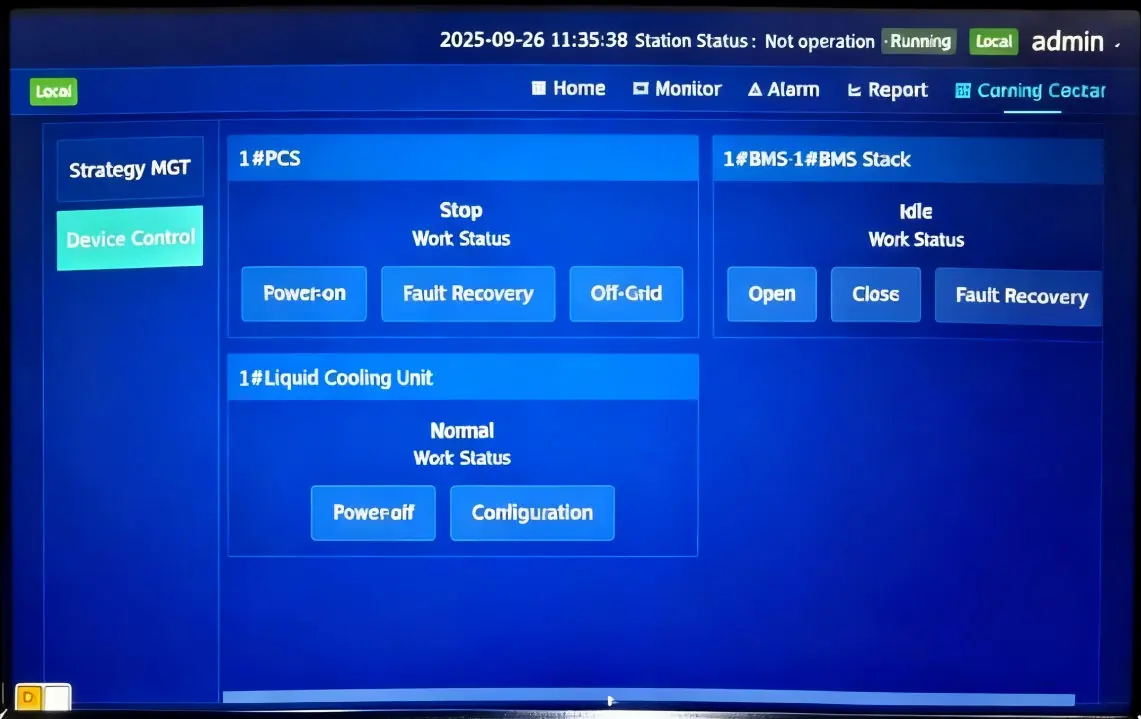

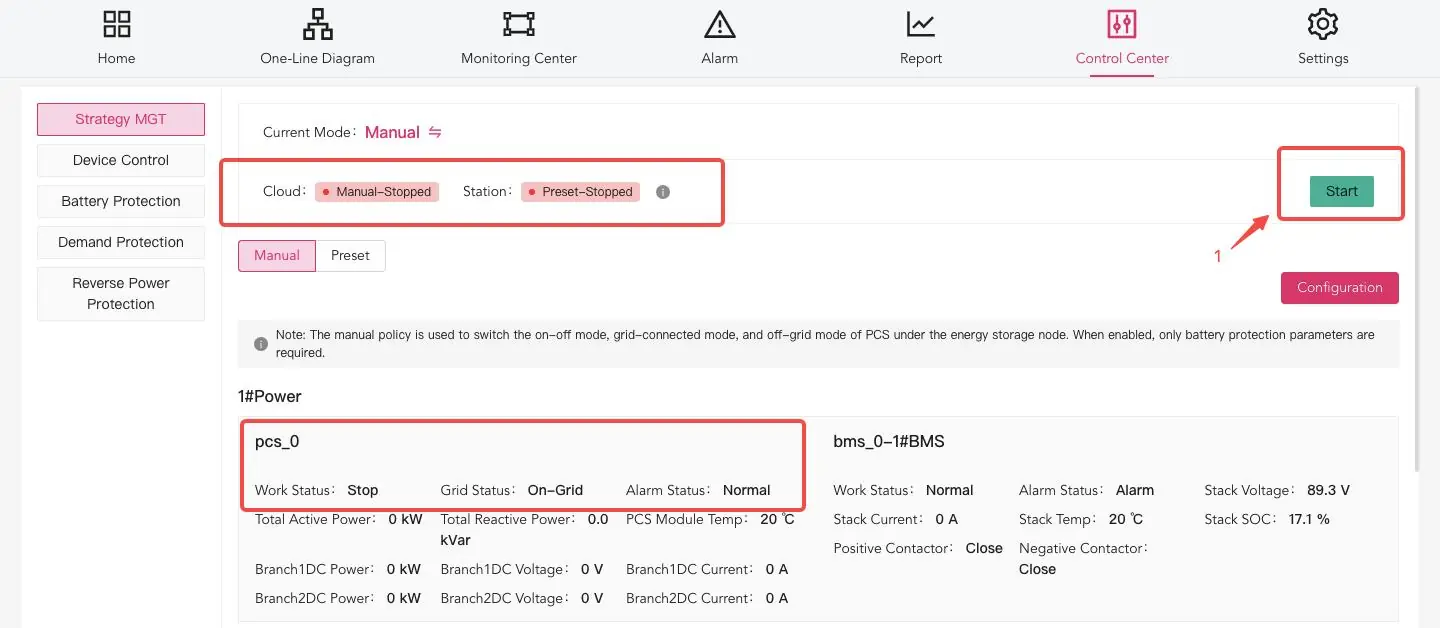

Vor der Inbetriebnahme ist eine Prüfung auf Kondensation und korrekte Spannungspegel erforderlich. Die Inbetriebnahme erfolgt in einer spezifischen Reihenfolge: Einschalten der UPS, Betätigen des Hauptschalters am HVB, Schließen der Schutzschalter (SCB, Q3, QAC, Q1, Q2). Die Abschaltung erfolgt in umgekehrter Reihenfolge. Im Notfall ist der rote Not-Aus-Schalter zu betätigen.

EMS-Betrieb und Überwachung

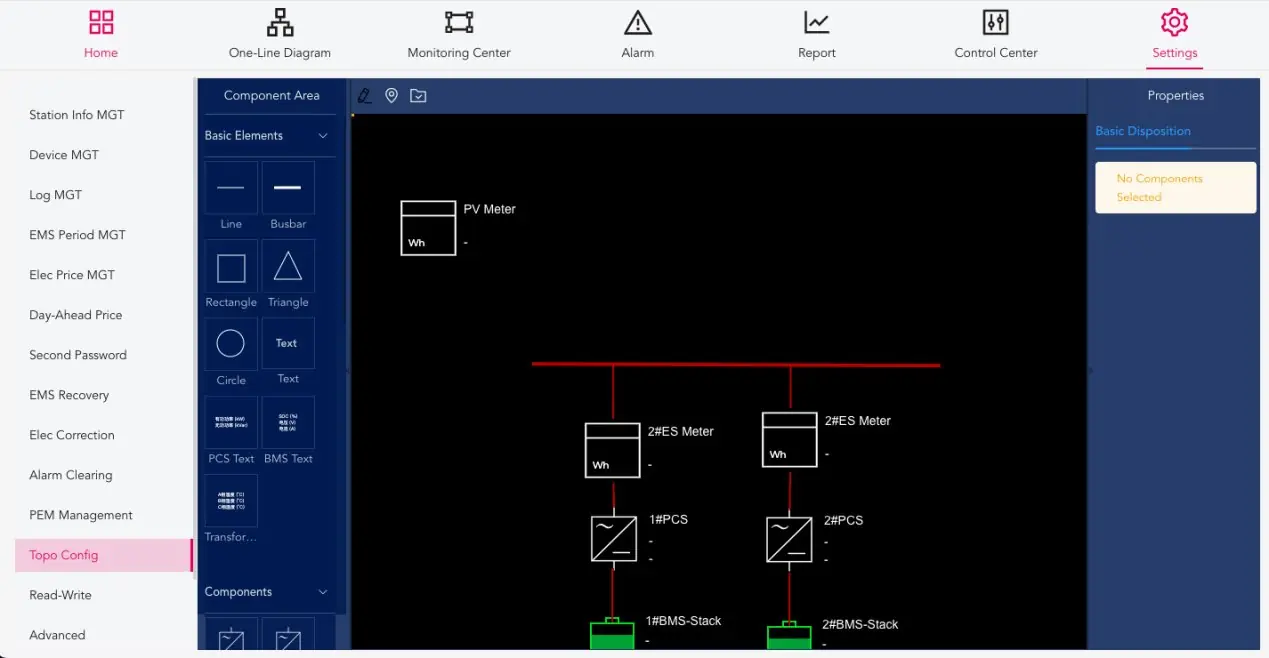

Das System wird über das EMS (Energiemanagementsystem) gesteuert und überwacht. Dies umfasst die Überwachung von Lade-/Entladestatus, SOC (State of Charge), Systemeffizienz und Alarmen. Die Konfiguration kann lokal über das HMI oder remote über die Cloud-Plattform erfolgen. Benutzer können Lade- und Entladestrategien festlegen, Berichte erstellen und Systemparameter anpassen.

Wartung und Pflege

Regelmäßige Wartung ist entscheidend für die Lebensdauer des Systems. Dies umfasst tägliche Sichtprüfungen auf ungewöhnliche Geräusche, Gerüche oder Temperaturabweichungen sowie periodische Inspektionen der elektrischen Verbindungen, der Batteriespannung und des SOC. Das Kühlsystem und die Brandschutzeinrichtungen müssen ebenfalls regelmäßig gewartet werden.

Fehlerbehebung

Das System verfügt über umfangreiche Schutz- und Warnfunktionen. Bei Fehlern können die entsprechenden Informationen über das EMS ausgelesen werden. Die Anleitung enthält eine detaillierte Tabelle mit Fehlercodes, möglichen Ursachen und Lösungsansätzen, wie z. B. Über-/Unterspannung am Netz, Kommunikationsfehler oder Überhitzung.
