Bedienungsanleitung für Delta PCS 125kW/100kW Protokoll
Schnelle Anleitung für das Delta PCS 125kW/100kW Protokoll. Erfahren Sie mehr über Systemarchitektur, Konfiguration, Betriebsmodi (Grid-Tie, Standalone, AFE) und Fehlerprotokolle.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument beschreibt die Systemarchitektur und den Normalbetrieb des Delta PCS 125kW/100kW. Die Steuerung und Konfiguration erfolgen primär über Modbus RTU. Vor der Inbetriebnahme sollten die Kommunikationsparameter und die Systemkonfiguration gemäß den Anforderungen des Standorts eingestellt werden.
Systemarchitektur
Das System umfasst DC- und AC-Trennschalter, Relais (DC M1/M2, AC-Relais) und den DC/AC-Wandler. Die Architektur unterstützt verschiedene Konfigurationen für den Netzbetrieb und Inselbetrieb.
Zustandsmaschine
Das PCS durchläuft verschiedene Zustände, die über das Register 0x1513 abgefragt werden können:
- S0: Initial: Initialisierungsphase nach dem Einschalten.
- S1: Standby: System bereit, wartet auf Konfiguration oder Befehle.
- S2/S6/S8: Soft Start: Übergangsphasen für Grid-Tie, Standalone oder AFE.
- S3/S7/S9: Normal Run: Normalbetrieb in den jeweiligen Modi.
- S4: Fault: Fehlerzustand bei erkannten Störungen.
Systemkonfiguration
Einstellungen sollten vor dem Betrieb vorgenommen werden. Änderungen sind nur im Standby (S1) oder Fehlerzustand (S4) möglich. Der empfohlene Prozess ist: Wert lesen, neuen Wert schreiben, neuen Wert zur Bestätigung lesen.
- Kommunikation: Konfiguration von RS485-ID, Baudrate, Parität und CAN-ID für Parallelbetrieb.
- Infrastruktur: Anzahl der PCS-Einheiten, Batterielieferant und Anzahl der Batteriebänke/Racks.
- Betriebsmodus: Festlegung des Run-Modus (Grid-Tie, Standalone, AFE).
Normalbetrieb
Das PCS unterstützt verschiedene Betriebsmodi:

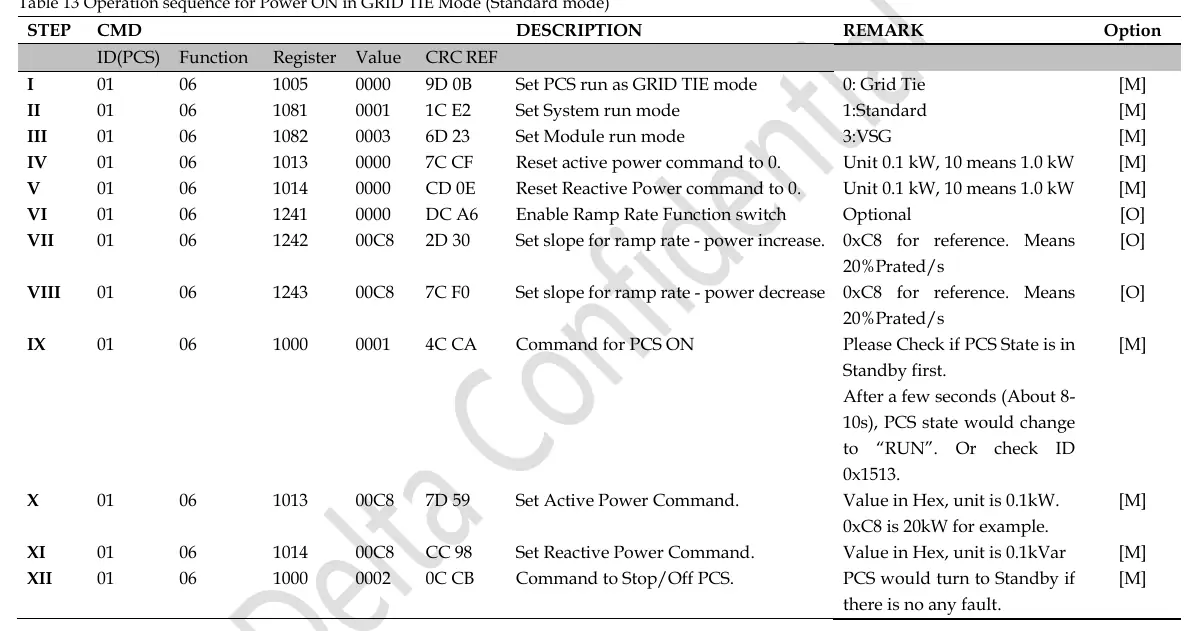

- Grid-Tie Mode: Netzgekoppelter Betrieb. Erfordert die Konfiguration von Wirk- und Blindleistungsbefehlen.
- Standalone (SA) Mode: Inselbetrieb. Der Netzschalter muss geöffnet sein.
- AFE Mode: Active Front End Betrieb.
Netzcode-Einstellungen
Das PCS unterstützt verschiedene regionale Netzcodes (z.B. AS4777.2, VDE4110, G99). Diese werden über das Register 0x10DE konfiguriert. Zusätzlich können Funktionen wie Volt-Var, Volt-Watt und Frequenz-Watt-Kennlinien eingestellt werden.
Fehlerprotokolle
Das System ermöglicht das Auslesen von Fehlerprotokollen über das Register 101A. Es können bis zu 200 Fehlerlogs gespeichert werden.
Herstellerinformationen
Delta Electronics
Praktische Hilfe
Typische Probleme
Änderungen an den Einstellungen werden nicht übernommen.
Stellen Sie sicher, dass sich das PCS im Zustand S1 (Standby) oder S4 (Fault) befindet. Änderungen sind im laufenden Betrieb nicht möglich.
Kommunikationsfehler über Modbus.
Überprüfen Sie die Kommunikationsparameter (ID, Baudrate, Parität, Databits, Stopbits) in den Registern 1200-1204.
Probleme im Parallelbetrieb.
Stellen Sie sicher, dass alle PCS-Einheiten unterschiedliche IDs haben und der Parameter für die Anzahl der PCS-Einheiten (109F) korrekt gesetzt ist.
Vor der Verwendung
- Lesen Sie die Systemkonfigurationsdokumente (AFE oder Vertrag).
- Bestätigen Sie, dass der SS/Hauptschalter/Schütz für den Netzbetrieb geschlossen ist.
- Stellen Sie sicher, dass das PCS im Standby- oder Fehlerzustand ist, bevor Sie Kerneinstellungen ändern.
- Überprüfen Sie die Kommunikationsparameter (ID, Baudrate, Parität) vor der Inbetriebnahme.
- Bei Parallelbetrieb: Konfigurieren Sie die CAN-IDs und die Anzahl der PCS-Einheiten.
Abbildungen und Diagramme

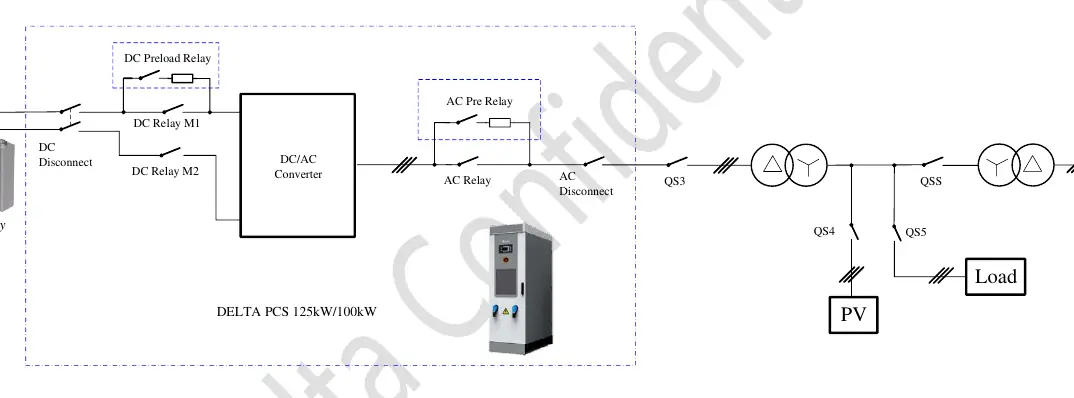

- Systemarchitektur-Diagramm: Zeigt die Anordnung von DC/AC-Trennschaltern, Relais und Konverter.

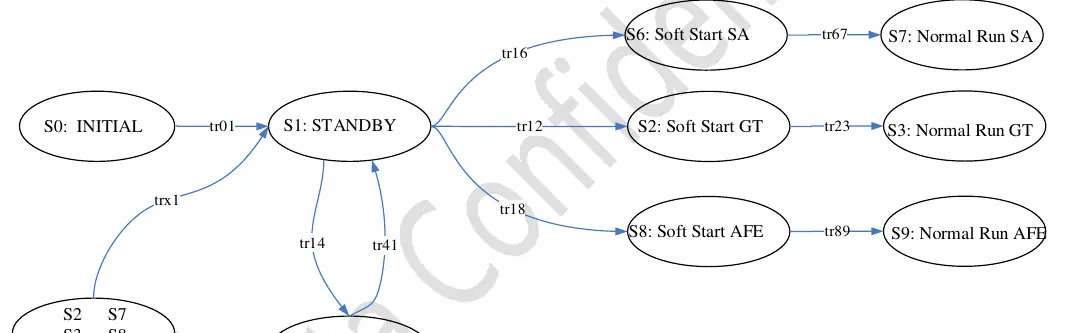

- Zustandsmaschine: Veranschaulicht die Übergänge zwischen Initialisierung, Standby, Betrieb und Fehlerzuständen.
Modellkompatibilität
- Die Konfiguration der Netzcodes variiert je nach Region (z.B. Australien, Neuseeland, Deutschland, UK).
- Einige Funktionen (z.B. Ride-Through) sind spezifisch für bestimmte Netzcodes wie VDE4110.
