EcoFlow PowerKit Energiespeichersystem - Schnellstartanleitung
Schnellstartanleitung für das EcoFlow PowerKit Energiespeichersystem. Erfahren Sie, wie Sie das Power Hub, das AC/DC Smart Distribution Panel und die LFP-Batterien installieren, verkabeln und über die EcoFlow App einrichten.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Schnellstartanleitung bietet eine Übersicht zur Installation und Inbetriebnahme des EcoFlow PowerKit. Das System ist für verschiedene Szenarien ausgelegt, darunter Wohnmobile (RV), netzunabhängige Systeme (Off-Grid) sowie Backup-Lösungen für Haushalte. Achten Sie bei der Installation besonders auf die Belüftungsanforderungen des Power Hubs und die korrekte Verkabelung der Komponenten.
Systemkonfigurationen
Das PowerKit unterstützt verschiedene Aufbauvarianten:
- Recreational Vehicle (RV): Integration mit Lichtmaschine und Starterbatterie.
- Off-Grid / Self Consumption: Betrieb mit PV-Eingang.
- Partial Home Backup: Einbindung in das bestehende Hausnetz mit AC/DC Smart Distribution Panel.
- Whole Home Backup: Umfassende Absicherung des Haushalts.

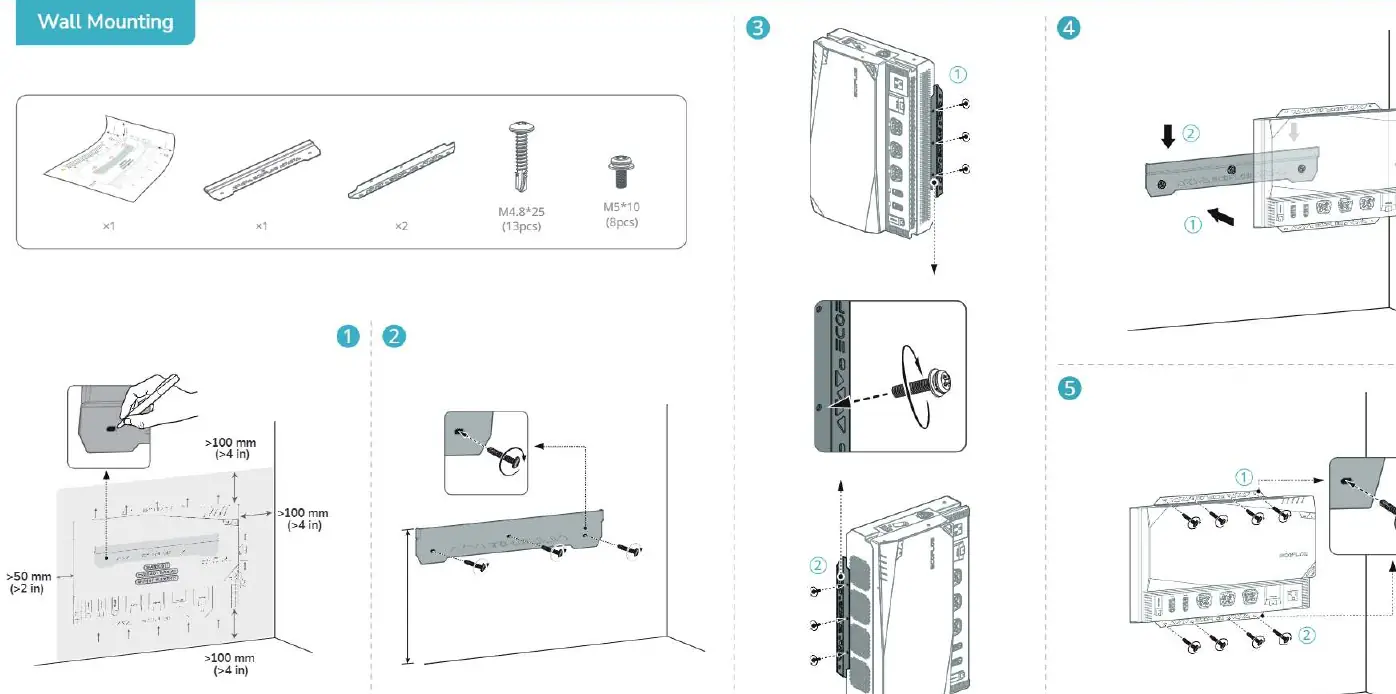

Installation des Power Hub
Der Power Hub erfordert eine ausreichende Belüftung, um Überhitzung zu vermeiden. Halten Sie einen Mindestabstand von 100 mm zu allen Seiten ein. Die Wandmontage erfolgt mithilfe der mitgelieferten Halterungen und Schrauben (M4.8*25 und M5*10).

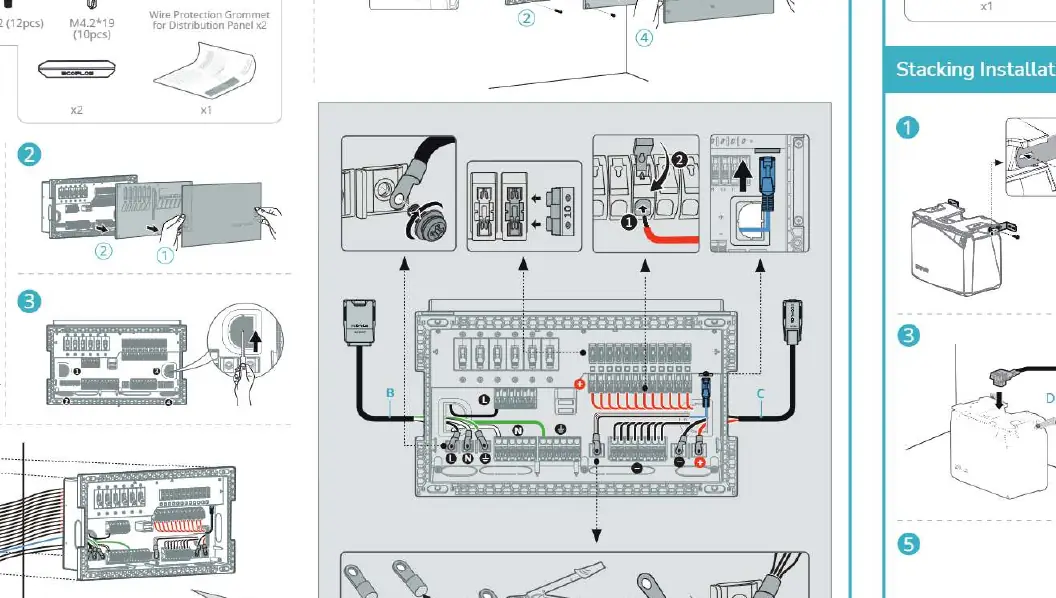

Installation des AC/DC Smart Distribution Panel
Das Panel kann entweder in eine Nische eingelassen oder direkt an der Wand montiert werden. Achten Sie bei der Verkabelung auf die korrekte Belegung von L (Phase), N (Neutralleiter) und E (Erde). Verwenden Sie die beiliegenden Kabeltüllen für eine sichere Kabelführung.

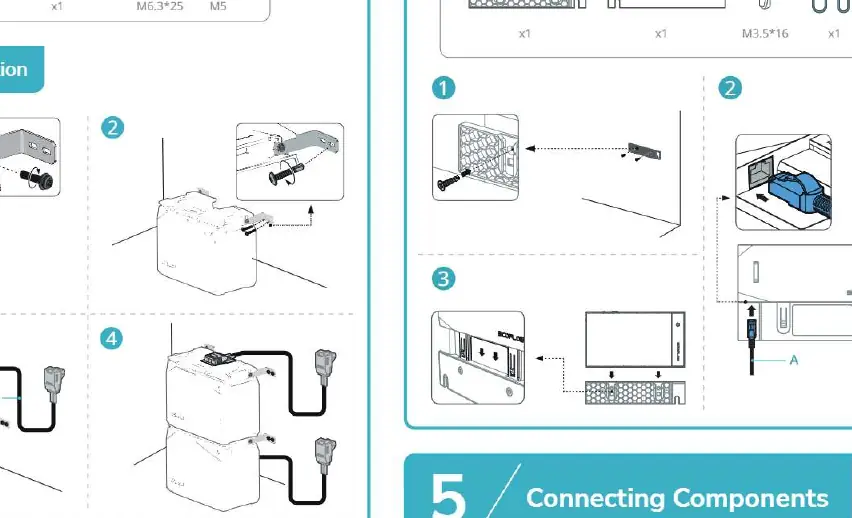

Installation der LFP-Batterie
Die Batterien können gestapelt oder flach montiert werden. Bei der Stapelinstallation sind die entsprechenden Verbindungskabel und Schrauben (M6.3*25) zu verwenden. Stellen Sie sicher, dass die Batterien stabil und sicher positioniert sind.

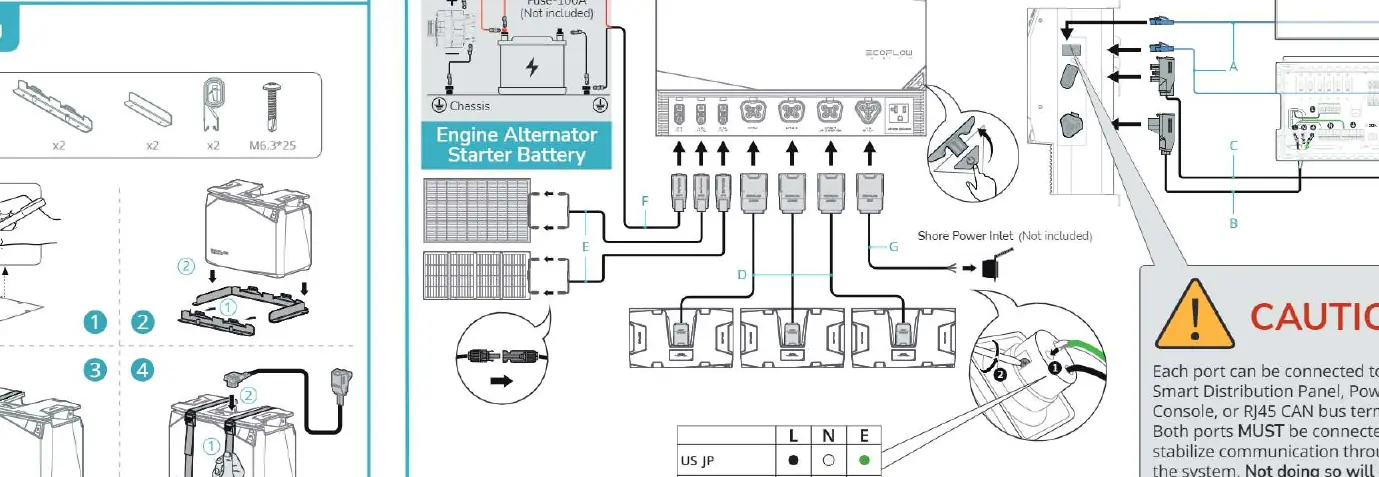

Verbindung der Komponenten
Verwenden Sie die mitgelieferten Kabel (A bis G), um die Komponenten zu verbinden:
- RJ45 (A): Für die Kommunikation.
- AC OUT (B) / DC OUT (C): Stromausgänge.
- DC OUT (D): Zusätzlicher DC-Ausgang.
- PV IN (E): Solareingang.
- ALT IN (F): Eingang für Lichtmaschine.
- AC IN (G): AC-Eingang.
Wichtig: Jeder Anschluss muss korrekt mit dem AC/DC Smart Distribution Panel, dem Power Kit Console oder dem RJ45 CAN-Bus-Terminator verbunden sein, um Fehlfunktionen zu vermeiden.
Einrichtung der EcoFlow App
- Laden Sie die EcoFlow App herunter.
- Starten Sie die App und suchen Sie nach Geräten.
- Fügen Sie das Gerät hinzu und verbinden Sie es via Bluetooth.
- Die Internet-Einrichtung erfordert ein 2.4 GHz WLAN-Netzwerk.
Herstellerinformationen
EcoFlow
Praktische Hilfe
Typische Probleme
Systemfehlfunktionen
Stellen Sie sicher, dass alle Anschlüsse (AC/DC Panel, Power Kit Console, RJ45 CAN-Bus-Terminator) korrekt verbunden sind.
Überhitzung des Power Hub
Stellen Sie sicher, dass ein Mindestabstand von 100 mm zu allen Seiten für die Belüftung eingehalten wird.
App-Verbindung schlägt fehl
Stellen Sie sicher, dass Sie ein 2.4 GHz WLAN-Netzwerk verwenden, da 5 GHz nicht unterstützt wird.
Vor der Verwendung
- Prüfen Sie den Lieferumfang auf Vollständigkeit der Schrauben und Halterungen.
- Wählen Sie den Installationsort unter Berücksichtigung der Belüftungsabstände.
- Stellen Sie sicher, dass das 2.4 GHz WLAN-Passwort bereitliegt.
- Überprüfen Sie die Verkabelung gemäß der Systemkonfiguration (RV, Off-Grid, Backup).
Technische Daten in der Praxis
- WLAN-Frequenz
- Das System unterstützt ausschließlich 2.4 GHz Netzwerke für die Internetverbindung.
- Belüftungsabstand
- Mindestens 100 mm Freiraum um den Power Hub sind zwingend erforderlich.
Abbildungen und Diagramme
- Die Diagramme zeigen die spezifische Verkabelung für verschiedene Szenarien (RV, Off-Grid, Backup).
- Die Installationsschritte für das AC/DC Panel zeigen sowohl die Nischenmontage als auch die Wandmontage.
- Die Batterie-Installationsgrafiken verdeutlichen die Stapeltechnik.
Modellkompatibilität
- Das System ist für verschiedene Konfigurationen wie Wohnmobile oder Haus-Backup ausgelegt.
- Die Verkabelung des AC/DC Panels muss den lokalen Standards für L, N und E entsprechen.
