DALI-2 1-Kanal-Relais Tridonic DALI RM CDM 30 10A 1CH

Schnelle Anleitung für das DALI-2 1-Kanal-Relais Tridonic DALI RM CDM 30 10A 1CH. Erfahren Sie alles über die fachgerechte Installation auf DIN-Schienen, Anschlussdiagramme, technische Spezifikationen und wichtige Sicherheitshinweise für...

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Das Tridonic DALI RM CDM 30 10A 1CH ist ein DALI-2-zertifiziertes 1-Kanal-Relais, das speziell für das Schalten von Lasten mit hohen Einschaltströmen (z. B. LED-Treiber) entwickelt wurde. Die Installation darf ausschließlich durch qualifiziertes Fachpersonal erfolgen. Das Gerät ist für die Montage auf einer 35-mm-DIN-Hutschiene vorgesehen und darf nicht mit Gleichspannung (DC) betrieben werden.

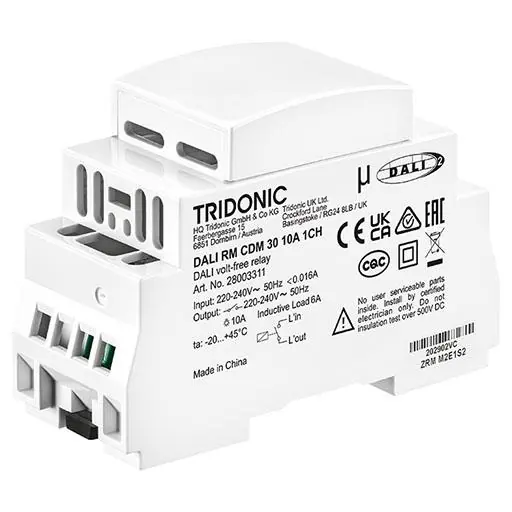

Tridonic DALI RM CDM 30 10A 1CH Relais
Tridonic DALI RM CDM 30 10A 1CH Relais

Installation

Die Montage erfolgt in einem Gehäuse auf einer standardmäßigen 35-mm-DIN-Hutschiene. Stellen Sie sicher, dass die Umgebung trocken und sauber ist. Der Zugriff auf das installierte Gerät sollte nur mit Werkzeug möglich sein.

Montage und Demontage (Abb. 1 und Abb. 2)
Montage und Demontage (Abb. 1 und Abb. 2)

Montage und Demontage

  • Montage: Das Relais wird auf die DIN-Hutschiene aufgerastet.
  • Demontage: Zum Entfernen von der Schiene muss der Verriegelungshebel mit einem Schlitzschraubendreher gelöst werden.

Anschluss

Für die Verdrahtung können Volldraht oder Feindraht mit Aderendhülse mit einem Querschnitt von 1 bis 4 mm² verwendet werden. Die Abisolierlänge beträgt 6 bis 7 mm.

Anschlussdiagramm
Anschlussdiagramm

Sicherheitshinweise

  • Schließen Sie das Gerät niemals an DC (Gleichspannung) an, da dies zu Schäden führt.
  • Vermeiden Sie Kurzschlüsse auf der Sekundärseite. Es wird dringend empfohlen, das Gerät mit einem FI-Schutzschalter oder einem Schutzschalter mit einem Nennwert von maximal 10 A abzusichern.
  • DALI ist nicht SELV (Safety Extra Low Voltage). Es gelten die Installationsvorschriften für Niederspannung.
  • Vor allen Arbeiten am Gerät muss die Stromversorgung zwingend ausgeschaltet werden.

Technische Daten

  • Netzspannung: 220–240 V, 50/60 Hz
  • Ausgangslast: 10 A (ohmsch) / 6 A (induktiv)
  • Einschaltstrom: 490 A / 1,5 ms
  • Schutzart: IP20
  • Abmessungen: 92,5 x 36 x 62 mm
  • Umgebungstemperatur: -20 bis +45 °C

Praktische Hilfe

Typische Probleme

Gerät beschädigt

Nicht an DC (Gleichspannung) anschließen. Nur für AC-Netzspannung geeignet.

Kurzschlussgefahr

Sekundärseite nicht kurzschließen. Absicherung mit FI-Schutzschalter oder Schutzschalter (max. 10 A) empfohlen.

Vor der Verwendung

  • Stromversorgung vor Installationsbeginn ausschalten.
  • Fachpersonal für die Installation beauftragen.
  • Geeignete 35 mm DIN-Hutschiene bereitstellen.
  • Leitungsquerschnitt (1-4 mm²) prüfen.
  • Umgebung auf Trockenheit und Sauberkeit prüfen.

Technische Daten in der Praxis

Ausgangslast
Maximal 10 A bei ohmschen Lasten, 6 A bei induktiven Lasten.
Schutzart IP20
Nur für den Innenbereich geeignet, kein Schutz gegen Wasser.
Einschaltstrom
Optimiert für Lasten bis 490 A / 1,5 ms, ideal für LED-Treiber.

Abbildungen und Diagramme

  • Anschlussdiagramm zeigt die Integration in ein DALI-System mit LED-Treibern.
  • Abb. 1 zeigt die Montage auf der DIN-Schiene.
  • Abb. 2 zeigt die Demontage mittels Schlitzschraubendreher am Verriegelungshebel.

Modellkompatibilität

  • Kompatibel mit DALI und DALI-2.
  • Entspricht IEC 62386-208.
  • DALI-Gerätetyp 7.
