Bedienungsanleitung für SuperLightingLED DL 4-Kanal 0/1-10V DMX512 Decoder
Erfahren Sie, wie Sie den SuperLightingLED DL 4-Kanal DMX512 Decoder installieren und konfigurieren. Diese Anleitung enthält Details zu DMX-Einstellungen, Stand-alone-Modi, Verkabelung und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der SuperLightingLED DL ist ein 4-Kanal DMX512-Decoder, der für die Steuerung von 0/1-10V LED-Treibern konzipiert ist. Er unterstützt RDM-Funktionen, lineare oder logarithmische Dimmkurven und bietet verschiedene Stand-alone-Modi für RGB/RGBW-Anwendungen oder einfaches Dimmen. Die Installation erfordert eine 12-24VDC Stromversorgung. Beachten Sie, dass pro Kanal maximal 20 LED-Treiber angeschlossen werden sollten und die Leitungslänge 30 Meter nicht überschreiten darf.
Produktbeschreibung und technische Daten
Das Gerät verfügt über ein digitales Display und Tasten zur Konfiguration. Es ist für den Innenbereich (IP20) ausgelegt und arbeitet in einem Temperaturbereich von -30°C bis +55°C. Der Decoder kann als DMX-Master oder im Stand-alone-Betrieb genutzt werden.
- Eingangsspannung: 12-24VDC
- Ausgangssignal: 0/1-10V analog
- Ausgangsstrom: 4 Kanäle, 20mA pro Kanal
- Zertifizierungen: CE, EMC, LVD
Installation und Verkabelung
Die Verkabelung umfasst den Anschluss der Stromversorgung (12-24VDC), des DMX-Signals (Eingang/Ausgang) und der 0/1-10V Signalausgänge zu den LED-Treibern. Achten Sie auf die korrekte Polarität bei der Stromversorgung und den Signalleitungen. Der Decoder kann auf einer DIN-Schiene (TS-35/7.5 oder TS-35/15) montiert werden.
Betrieb und Einstellungen
Der Decoder bietet verschiedene Betriebsmodi, die über die Tasten am Gerät eingestellt werden:
- Systemparameter: Durch langes Drücken von M und der Links-Taste gelangen Sie in das Systemmenü. Hier können Sie den Dekodiermodus (1/2/4 Kanal), den Ausgangstyp (0-10V oder 1-10V), die Dimmkurve (linear oder logarithmisch) und die automatische Displayabschaltung konfigurieren.
- DMX-Modus: Das Gerät wechselt automatisch in den DMX-Modus, wenn ein DMX-Signal anliegt. Die Startadresse kann über die Tasten eingestellt werden (001-512).
Stand-alone-Modi
Wenn kein DMX-Signal anliegt, kann der Decoder in Stand-alone-Modi betrieben werden:
- RGB/RGBW-Modus: Zugriff über die M-Taste (Anzeige P01-P24). Hier können Geschwindigkeit, Helligkeit und W-Kanal-Helligkeit angepasst werden.
- Dimmer-Modus: Zugriff über die M-Taste (Anzeige L-1 bis L-8). Ermöglicht die unabhängige Helligkeitseinstellung für jeden Kanal.
Fehlerbehebung
Bei Problemen überprüfen Sie bitte folgende Punkte:
- Kein Licht: Prüfen Sie die Stromversorgung und die Verbindungen auf festen Sitz.
- Falsche Farbe: Überprüfen Sie die Verkabelung der 0-10V Ausgänge und die DMX-Adressierung.
Herstellerinformationen
SuperLightingLED
Praktische Hilfe
Typische Probleme
Kein Licht
Überprüfen Sie die Stromversorgung und stellen Sie sicher, dass alle Verbindungen fest und korrekt sind.
Falsche Farbe
Überprüfen Sie die Verkabelung der 0-10V Ausgänge und stellen Sie sicher, dass die DMX-Adresse korrekt eingestellt ist.
Vor der Verwendung
- Stellen Sie sicher, dass die Eingangsspannung 12-24VDC beträgt.
- Prüfen Sie, ob die DMX-Startadresse korrekt konfiguriert ist.
- Stellen Sie sicher, dass die Polarität der Stromversorgung korrekt ist.
- Überprüfen Sie, ob die Anzahl der angeschlossenen LED-Treiber 20 Stück pro Kanal nicht überschreitet.
- Stellen Sie sicher, dass die Leitungslänge zwischen Dimmer und LED-Treiber maximal 30 Meter beträgt.
Technische Daten in der Praxis
- Eingangsspannung 12-24VDC
- Das Gerät benötigt eine Gleichstromquelle in diesem Bereich.
- 0/1-10V Ausgang
- Analoges Steuersignal zur Dimmung von kompatiblen LED-Treibern.
Abbildungen und Diagramme

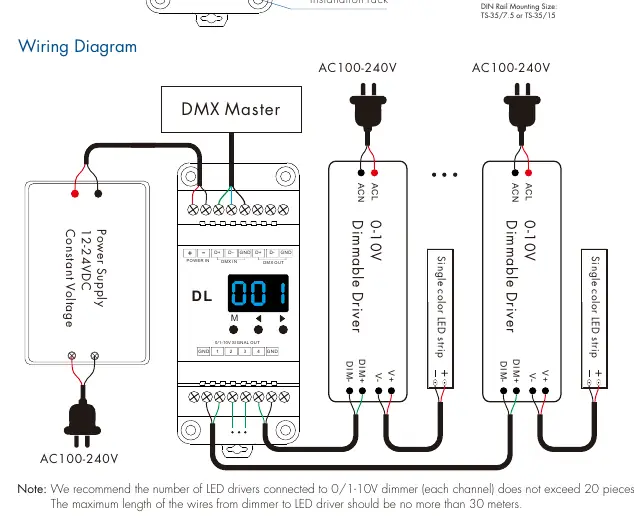

- Das Schaltbild zeigt den Anschluss der Stromversorgung, des DMX-Masters und der LED-Treiber.

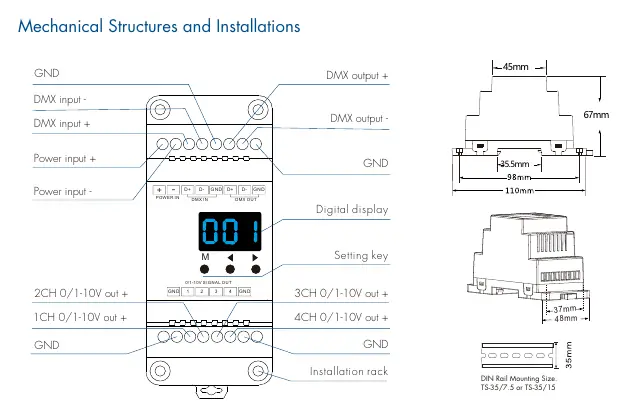

- Die mechanische Zeichnung zeigt die Abmessungen für die DIN-Schienen-Montage.
Modellkompatibilität
- Kompatibel mit DMX512-Standardprotokollen.
- Unterstützt RDM-Funktionen für die Kommunikation mit DMX-Mastern.
- Maximal 20 LED-Treiber pro Kanal empfohlen.
