Casambi BLE 0-10V Decken-PIR-Sensor mit 10A Relais
Schnelle Anleitung für den Casambi BLE 0-10V Decken-PIR-Sensor. Erfahren Sie alles über Installation, Verkabelung, Erfassungsbereiche und Sicherheitshinweise für dieses Gerät.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieser Casambi BLE 0-10V Decken-PIR-Sensor ist für die Anwesenheitserkennung und Tageslichtnutzung konzipiert. Er arbeitet mit 0-10V LED-Treibern und nutzt die Casambi-Mesh-Technologie für eine verteilte Steuerung. Wichtig: Installieren Sie das Gerät niemals bei eingeschalteter Stromversorgung und setzen Sie es keiner Feuchtigkeit aus.
Installation und Verkabelung
Die Installation erfordert den Anschluss an das Stromnetz und die Steuersignale. Stellen Sie sicher, dass alle Kabel fest in den Anschlussklemmen sitzen.
- L (Eingang): Schwarz, 18 AWG
- N (Eingang): Weiß, 18 AWG
- L' (Ausgang): Rot, 18 AWG
- Dim+ (Ausgang): Violett, 22 AWG
- Dim- (Ausgang): Pink, 22 AWG
Beachten Sie, dass bei einer 0-10V BUS-Stromausgabe von max. 20mA mindestens 10 Stück 0-10V Treiber angeschlossen werden können.

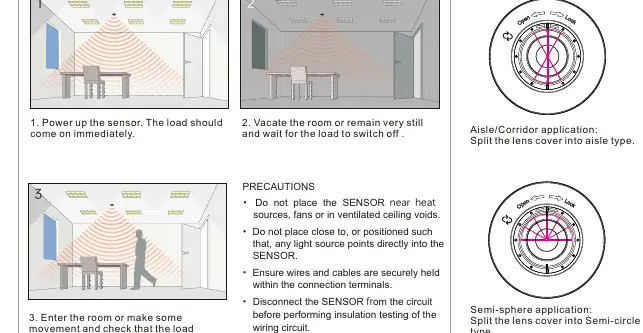

Erfassungsbereiche
Der Sensor bietet unterschiedliche Erfassungsmuster, die durch die Wahl der Linse (Low-Bay oder High-Bay) und die Verwendung der Linsenmaske beeinflusst werden können. Die Leistung hängt stark von den Umgebungsbedingungen ab, wie Montagehöhe, Temperatur und Hindernissen.
- Low-Bay: Optimiert für Montagehöhen bis ca. 3m.
- High-Bay: Optimiert für größere Montagehöhen bis 12m.
- Linsenmaske: Kann verwendet werden, um das Erfassungsmuster anzupassen (z.B. für Gänge oder Halbkreis-Erfassung).
Sicherheitshinweise
Um Fehlalarme und Fehlfunktionen zu vermeiden, beachten Sie folgende Installationsvorgaben:
- Vermeiden Sie Bereiche mit häufigen Temperaturschwankungen (Klimaanlagen, Ventilatoren, Kühlschränke, Öfen).
- Installieren Sie den Sensor nicht in Bereichen mit starkem Luftstrom.
- Richten Sie den Sensor nicht direkt auf Glastüren oder Fenster, um Störungen durch starkes Licht zu vermeiden.
- Vermeiden Sie die Installation gegenüber großen, sich bewegenden Objekten.
- Halten Sie den Erfassungsbereich frei von Hindernissen wie Möbeln oder großen Pflanzen.
Technische Daten
- Betriebsspannung: 100-277VAC 50/60Hz
- Relais-Belastbarkeit: Ohmsch: Max. 10A; Kapazitiv: Max. 8A; Induktiv: Max. 7A (jeweils bei 120-277VAC)
- Funkfrequenz: 2.4GHz ISM-Band
- Reichweite: 50m im freien Feld
- Schutzart: IP20
- Betriebstemperatur: -10°C bis +50°C
Herstellerinformationen
Casambi
Praktische Hilfe
Typische Probleme
Fehlalarme
Prüfen Sie, ob der Sensor in der Nähe von Wärmequellen, Ventilatoren, Klimaanlagen oder sich bewegenden Objekten installiert ist. Stellen Sie sicher, dass kein direktes Sonnenlicht auf den Sensor fällt.
Last schaltet nicht ein
Überprüfen Sie die Verkabelung (L, N, L') und stellen Sie sicher, dass die Stromversorgung korrekt angeschlossen ist.
Vor der Verwendung
- Stromversorgung vor der Installation unterbrechen.
- Verkabelung gemäß Schaltplan prüfen (L, N, L', Dim+, Dim-).
- Montageort auf Wärmequellen oder Luftströme prüfen.
- Sicherstellen, dass keine Hindernisse den Erfassungsbereich blockieren.
- Prüfen, ob die Linsenmaske für die gewünschte Anwendung (Gang/Halbkreis) korrekt eingesetzt ist.
Technische Daten in der Praxis
- 0-10V Dimming
- Steuerschnittstelle zur Helligkeitsregelung kompatibler LED-Treiber.
Abbildungen und Diagramme
- Der Schaltplan zeigt den Anschluss der Netzspannung (L, N) an den Sensor und die Weiterleitung an die 0-10V Treiber (L', Dim+, Dim-).
Modellkompatibilität
- Kompatibel mit 0-10V LED-Treibern.
- Maximal 10 Treiber bei 20mA BUS-Stromausgabe anschließbar.
