Bedienungsanleitung LED-Treiber Tridonic LCA 100W 1100-2100mA one4all SR PRE

Detaillierte Bedienungsanleitung für den Tridonic LED-Treiber LCA 100W 1100-2100mA one4all SR PRE. Erfahren Sie alles über die fachgerechte Installation, Verdrahtung, Konfiguration via DALI oder I-select 2 sowie die verschiedenen...

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Dieses Dokument beschreibt den Betrieb und die Installation des Tridonic LED-Treibers LCA 100W 1100-2100mA one4all SR PRE. Der Treiber ist für den Betrieb von LED-Modulen konzipiert und unterstützt verschiedene Steuerungsschnittstellen wie DALI, DSI, switchDIM und corridorFUNCTION. Achten Sie bei der Installation zwingend auf die Einhaltung der maximalen Umgebungstemperatur und die korrekte Verdrahtung, um Schäden am Gerät oder den LED-Modulen zu vermeiden.

Produktbeschreibung

Der LED-Treiber ist ein unabhängiges, dimmbares Gerät mit einem einstellbaren Ausgangsstrom zwischen 1100 und 2100 mA. Er bietet eine hohe Effizienz von bis zu 92 % und eine Nennlebensdauer von bis zu 100.000 Stunden. Das Gehäuse besteht aus weißem Polycarbonat und entspricht der Schutzart IP20.

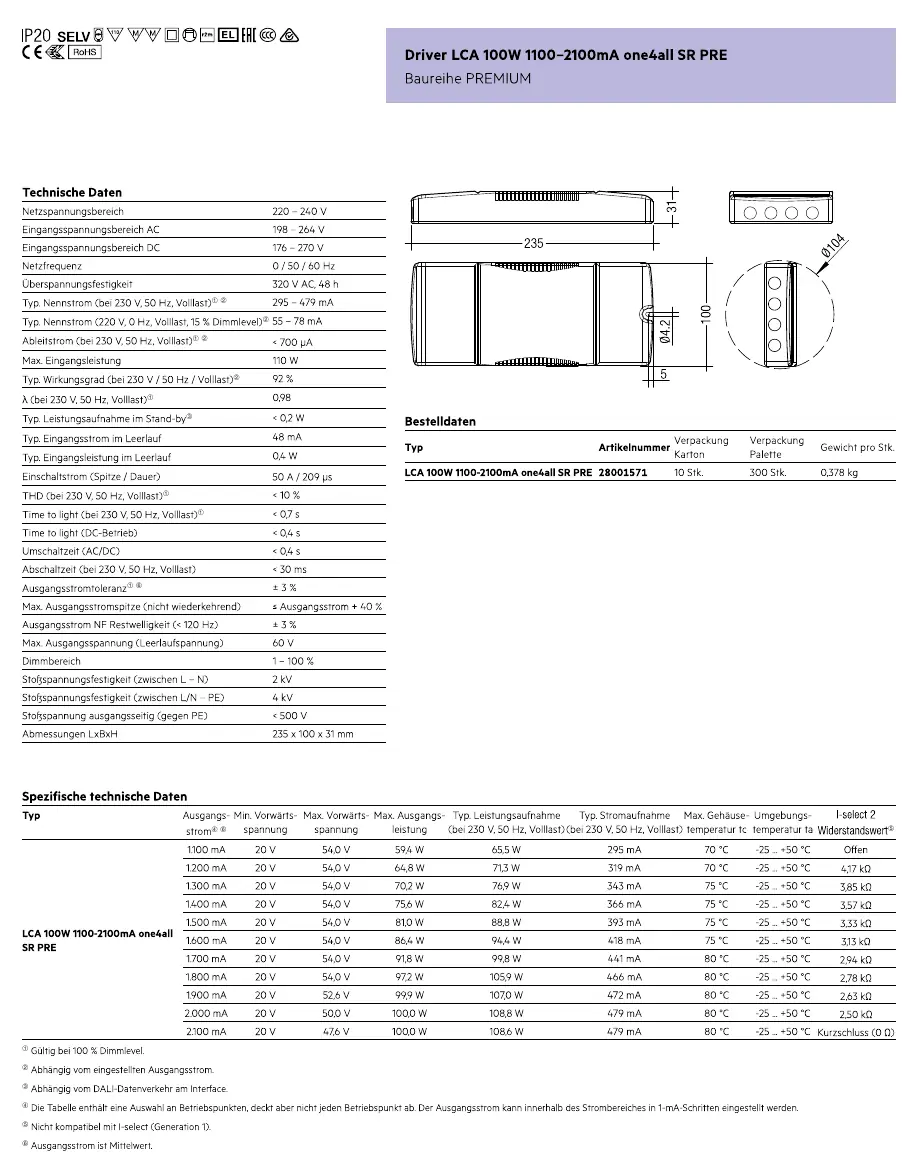

Teileübersicht des Geräts mit Markierungen
Teileübersicht des Geräts mit Markierungen

Installation und Verdrahtung

Die Installation muss durch Fachpersonal erfolgen. Beachten Sie folgende Punkte:

Anschlussdiagramm für Netzspannung und Steuerung
Anschlussdiagramm für Netzspannung und Steuerung
Lösen der Klemmverdrahtung
Lösen der Klemmverdrahtung
Montageumgebung und Mindestabstände
Montageumgebung und Mindestabstände
  • Leitungsquerschnitt: Verwenden Sie Litzen- oder Volldraht mit einem Querschnitt von 0,5 bis 2,5 mm².
  • Abisolierung: Die Leitungen müssen 10-11 mm abisoliert werden.
  • Verdrahtung: Achten Sie auf eine saubere Trennung von Netz- und Sekundärleitungen zur Vermeidung von EMV-Störungen.
  • Montage: Halten Sie bei der Montage in Leuchten einen Mindestabstand von 20 mm zu anderen Bauteilen ein.
  • Erdung: Der LED-Treiber kann mit Schutzerde verbunden werden, um Funkstörungen oder Restglimmen im Standby zu reduzieren.

Konfiguration und Steuerung

Der Ausgangsstrom kann auf drei Arten konfiguriert werden:

  • DALI: Konfiguration über masterCONFIGURATOR Software.
  • I-select 2: Verwendung passender I-select 2 Widerstände, die in die entsprechenden Klemmen gesteckt werden.
  • ready2mains: Konfiguration über ready2mains Programmer.

Zusätzlich ermöglicht die switchDIM-Funktion die Steuerung über einen einfachen Taster (kurzer Druck: Ein/Aus, langer Druck: Dimmen).

Betriebsmodi und Schutzfunktionen

Das Gerät verfügt über integrierte Schutzmechanismen:

  • Übertemperaturschutz: Reduziert den Strom bei Überlastung.
  • Kurzschluss- und Leerlaufschutz: Das Gerät schaltet bei Fehlern ab und muss nach Fehlerbehebung neu gestartet werden.
  • Constant Light Output (CLO): Hält den Lichtstrom über die Lebensdauer konstant.
  • Power-up Fading: Ermöglicht ein sanftes Ein- und Ausschalten.

Technische Daten

Der Treiber ist für eine Netzspannung von 220-240 V bei 50/60 Hz ausgelegt. Die maximale Ausgangsleistung beträgt 100 W. Der Dimmbereich liegt zwischen 1 % und 100 %.

Praktische Hilfe

Typische Probleme

LED-Treiber startet nicht

Prüfen Sie die Netzspannung und die korrekte Verdrahtung. Stellen Sie sicher, dass das Gerät nach einer Schutzabschaltung neu gestartet wurde.

Kurzschluss am Ausgang

Das Gerät schaltet ab. Beheben Sie den Kurzschluss und starten Sie das Gerät neu.

Restglimmen im Standby

Eine Erdung des LED-Treibers kann dieses Phänomen reduzieren.

Vor der Verwendung

  • Stellen Sie sicher, dass die Netzspannung 220-240 V beträgt.
  • Verwenden Sie Leitungen mit 0,5 bis 2,5 mm² Querschnitt.
  • Isolieren Sie die Leitungen 10-11 mm ab.
  • Prüfen Sie, ob das LED-Modul für den Betrieb mit dem Treiber geeignet ist.
  • Stellen Sie sicher, dass die Umgebungstemperatur (ta) nicht überschritten wird.

Technische Daten in der Praxis

Ausgangsstrom
Einstellbar zwischen 1100 und 2100 mA via I-select 2, DALI oder ready2mains.
Schutzart IP20
Nur für den Innenbereich geeignet, kein Schutz gegen Wasser.

Abbildungen und Diagramme

  • Das Anschlussdiagramm zeigt die korrekte Belegung der Netz- und Steuerungsklemmen (DALI/DSI/switchDIM).
  • Die Montagezeichnung verdeutlicht die notwendigen Mindestabstände von 20 mm zu Gehäusewänden.

Modellkompatibilität

  • Kompatibel mit DALI, DSI, switchDIM und corridorFUNCTION.
  • I-select 2 Widerstände sind für die Stromeinstellung erforderlich.
  • Nicht kompatibel mit I-select (Generation 1).
