Bedienungsanleitung für Somfy LED RECEIVER io W POWERED 100W / 200W
Schnellstartanleitung und vollständiges Handbuch für den Somfy LED RECEIVER io W POWERED 100W und 200W. Erfahren Sie alles über Installation, Programmierung, Dimmfunktionen und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Installations- und Bedienungsanweisungen für die Funkempfänger LED RECEIVER io W POWERED 100W und 200W. Diese Empfänger ermöglichen die unabhängige Steuerung von 24V-LED-Beleuchtungen mittels io-homecontrol-Funksendern. Die Installation muss durch einen Fachmann für Hausautomation erfolgen.
Produktbeschreibung
Die Empfänger sind für den Außenbereich (IP44) geeignet und ermöglichen das Dimmen von LED-Lichtquellen sowie das Speichern einer bevorzugten Helligkeit (my-Position). Der 100W-Empfänger verfügt über einen Ausgang, der 200W-Empfänger über zwei Ausgänge.
Installation und Verkabelung
Vor der Installation muss die Spannungsversorgung unterbrochen werden. Achten Sie auf die korrekte Polarität bei der Verbindung der LED-Leuchten mit dem Empfänger. Die Kabel müssen bei Durchführung durch Metallwände geschützt werden. Die Antenne darf nicht gekürzt oder mit Metallteilen in Kontakt gebracht werden.
Inbetriebnahme
Die Inbetriebnahme erfolgt über einen io-Funksender. Drücken Sie gleichzeitig die AUF- und AB-Tasten des Funksenders und folgen Sie den Anweisungen basierend auf der Reaktion der LED-Beleuchtung, um den Sender einzulernen.
Bedienung
Die Beleuchtung kann über die AUF- und AB-Tasten ein- und ausgeschaltet werden. Die Helligkeit lässt sich über das Stellrad (bei Situo Variation Sendern) oder durch langes Drücken der AUF/AB-Tasten (bei anderen Sendern) anpassen. Die my-Taste ermöglicht den direkten Abruf der bevorzugten Helligkeit.
Einstellungen
Sie können eine automatische Abschaltung nach 3, 6 oder 12 Stunden konfigurieren. Die bevorzugte Helligkeit (my-Position) kann ebenfalls individuell angepasst oder gelöscht werden.
Fehlerbehebung
- Keine Reaktion auf Funksender: Prüfen Sie, ob der Sender eingelernt ist, die Batterien schwach sind oder die Verkabelung fehlerhaft ist.
- LED-Beleuchtung schaltet nicht ein: Prüfen Sie, ob die Umgebungstemperatur über 45°C liegt.
- Schlechte Funkleistung: Stellen Sie sicher, dass der Empfänger nicht in einem Metallgehäuse installiert ist.
Technische Daten
Die Empfänger arbeiten mit einer Eingangsspannung von 220-240V AC und einer Ausgangsspannung von 24V DC. Die maximale Stromstärke beträgt 4,2A pro Ausgang.
Herstellerinformationen
Somfy
Praktische Hilfe
Typische Probleme
Die LED-Beleuchtung reagiert nicht auf den Funksender.
Überprüfen Sie, ob der Funksender eingelernt ist, die Batterien schwach sind oder die Verkabelung korrekt ist.
Schlechte Funkleistung.
Stellen Sie sicher, dass der Empfänger nicht in einem Metallgehäuse installiert ist, da dies die Reichweite beeinträchtigen kann.
Die LED-Beleuchtung schaltet nicht ein.
Prüfen Sie, ob die Umgebungstemperatur über 45°C liegt. Warten Sie, bis das Gerät abgekühlt ist.
Vor der Verwendung
- Spannungsversorgung unterbrechen
- Kompatibilität der LED-Leuchten prüfen
- Polarität bei der Verkabelung beachten
- Antenne nicht abschneiden
- Installationsort außerhalb von Metallgehäusen wählen
Abbildungen und Diagramme

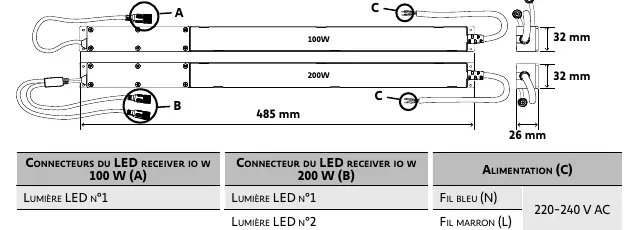

- Verkabelungsschema für 100W (1 Ausgang) und 200W (2 Ausgänge) mit Anschluss an die Netzspannung.
Modellkompatibilität
- Kompatibel mit io-homecontrol Funksendern.
- Geeignet für LED-Bänder oder Spots mit 24V Konstantspannung.
