Bedienungsanleitung für Bewegungsmelder Tridonic smartSWITCH HF 12DP MB S f
Schnellstartanleitung und technischer Leitfaden für den Tridonic smartSWITCH HF 12DP MB S f Bewegungsmelder. Erfahren Sie alles über Installation, DIP-Schalter-Einstellungen, corridorFUNCTION und technische Spezifikationen.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument enthält Installations- und Konfigurationsanweisungen für den Tridonic smartSWITCH HF 12DP MB S f Bewegungsmelder. Das Gerät ist für den Einbau in Innenleuchten konzipiert. Die Installation darf ausschließlich durch qualifiziertes Fachpersonal unter Einhaltung der Sicherheitsvorschriften erfolgen. Vor Beginn der Arbeiten muss die Stromversorgung zwingend unterbrochen werden.
Installation
Der Sensor ist für den Einbau in Innenleuchten (z. B. Gänge, geschlossene Parkgaragen) ohne Vibrationen vorgesehen. Beachten Sie bei der Montage folgende Punkte:
- Der Sensor muss über die Lichtquelle hinausragen.
- Verwenden Sie keine Metallgehäuse, da diese die HF-Wellen blockieren. Die Detektion funktioniert nur durch dünne Materialien wie Kunststoff oder Glas.
- Der Öffnungswinkel des Sensors muss mindestens 45 % betragen.
- Der Lichtsensor muss reflektiertes Kunst- und Tageslicht erfassen können.
- Nicht in Verbindung mit Phasendimmern verwenden.
Einstellungen
Die Konfiguration erfolgt über DIP-Schalter am Gerät. Es können drei Parameter angepasst werden:
- Empfindlichkeit: Einstellbar in 5 Stufen von 10 % bis 100 % (Standard: 100 %).
- Haltezeit: Die Zeit, nach der das Licht nach der letzten Bewegungserkennung ausgeschaltet wird. Einstellbar von 5 Sekunden bis 30 Minuten (Standard: 5 s).
- Tageslichtschwellwert: Legt fest, ab welcher Umgebungshelligkeit das Licht bei Bewegung eingeschaltet wird. Einstellbar von 2 Lux bis 50 Lux oder deaktivierbar (Disable).
Hinweis: Um die corridorFUNCTION zu nutzen, muss der Schwellwert auf "Disable" gestellt werden.
corridorFUNCTION
Die corridorFUNCTION ermöglicht eine automatische Lichtsteuerung. Sie kann durch Anlegen einer Spannung von 230 V für 5 Minuten am switchDIM-Anschluss oder über einen corridorFUNCTION Plug aktiviert werden. Damit der Sensor die 5-minütige Spannung erkennt, muss er entweder eine Bewegung für mehr als 5 Minuten detektieren oder eine Haltezeit von mehr als 5 Minuten eingestellt sein.
Technische Daten
- Spannung: 220 – 240 V AC, 50 Hz
- Frequenz: 5,8 GHz
- Leistungsaufnahme:< 0,6 W
- Schutzart: IP20
- Umgebungstemperatur: -20 bis +70 °C
- Last: 800 W (ohmsch), 400 VA (kapazitiv)
Praktische Hilfe
Typische Probleme
Sensor schaltet nicht ein
Prüfen Sie den Tageslichtschwellwert. Wenn dieser zu hoch eingestellt ist, bleibt das Licht aus. Stellen Sie ihn testweise auf 'Disable'.
Licht schaltet unnötig ein oder aus
Überprüfen Sie die Empfindlichkeit und die Haltezeit. Reduzieren Sie ggf. den Erfassungsbereich oder verlängern Sie die Haltezeit.
corridorFUNCTION aktiviert sich nicht
Stellen Sie sicher, dass die 230V-Spannung für volle 5 Minuten anliegt. Der Sensor muss während dieser Zeit Bewegung erkennen oder die Haltezeit muss > 5 Minuten eingestellt sein.
Vor der Verwendung
- Stromversorgung vor der Installation ausschalten.
- Prüfen, ob das Leuchtengehäuse aus Kunststoff oder Glas besteht (kein Metall).
- Sicherstellen, dass der Sensor über die Lichtquelle hinausragt.
- Montageort auf Vibrationsfreiheit prüfen.
- DIP-Schalter-Einstellungen vor dem Einbau planen.
Technische Daten in der Praxis
- 800 W / 400 VA
- Maximale zulässige Last für ohmsche bzw. kapazitive Verbraucher.
Abbildungen und Diagramme

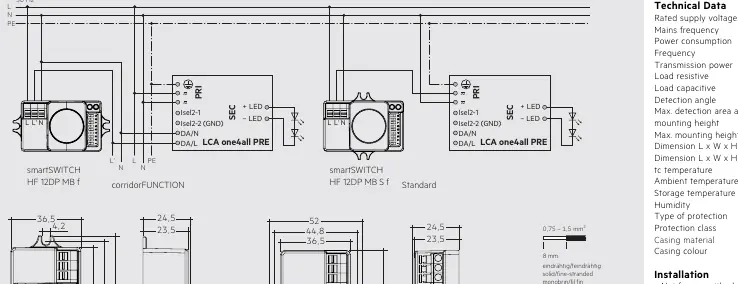

- Verdrahtungsplan zeigt den Anschluss des Sensors an das Betriebsgerät (LCA one4all PRE).
- Montageskizzen verdeutlichen den Erfassungsbereich bei Decken- und Wandmontage.
- Tabellen für DIP-Schalter zeigen die Konfiguration von Empfindlichkeit, Haltezeit und Tageslichtschwellwert.
Modellkompatibilität
- Nicht mit Phasendimmern kompatibel.
- Nur für Innenleuchten geeignet.
- Nicht in Metallgehäusen verwenden.
