Bedienungsanleitung für Tridonic LCBI 10W LED-Treiber
Schnellstartanleitung und technisches Handbuch für den Tridonic LCBI 10W LED-Treiber. Erfahren Sie alles über Installation, Verdrahtung, Dimmfunktionen und technische Spezifikationen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der Tridonic LCBI 10W ist ein unabhängiger, dimmbarer Konstantstrom-LED-Treiber. Er ist für Leuchten der Schutzklasse I und II geeignet und bietet Schutzfunktionen wie Überlast-, Kurzschluss- und Leerlaufschutz. Die Installation erfordert die Einhaltung spezifischer Verdrahtungsrichtlinien, insbesondere bei der Verwendung der Zugentlastung und der Abisolierung der Leitungen.
Produktbeschreibung und Funktionen
Der LED-Treiber ist in drei Varianten (180 mA, 350 mA, 500 mA) erhältlich. Er unterstützt zwei Dimmverfahren: Phasenan- und Phasenabschnittsdimmer sowie 1...10 V Steuerung. Das Gehäuse besteht aus weißem Polycarbonat mit Schutzart IP20.
Technische Daten
- Eingangsspannung: 220 – 240 V, 50 Hz
- Ausgangsleistung: 10 W
- Dimmbereich: 10 – 100 %
- Umgebungstemperatur (ta): -20 bis +40 °C
- Max. Gehäusetemperatur (tc): 60 °C
- Lebensdauer: bis zu 50.000 h
Installation und Verdrahtung
Verwenden Sie für die Verdrahtung Litzendraht mit Aderendhülsen oder Volldraht. Die Eingangsleitungen müssen 4–5 mm abisoliert werden. Das maximale Drehmoment an der Klemmschraube beträgt 0,2 Nm.
Wichtige Hinweise zur Verdrahtung:
- Alle Verbindungen so kurz wie möglich halten.
- Netzleitungen getrennt vom LED-Treiber führen (Abstand 5–10 cm).
- Maximale Länge der Ausgangsleitungen beträgt 2 m.
- Sekundäres Schalten der LEDs ist nicht zulässig.
- Durchgangsverdrahtung ist nicht möglich.
Dimmbetrieb
Der Dimmbereich liegt zwischen 10 % und 100 %. Bei der 1...10 V Steuerung ist auf die korrekte Polarität zu achten, da eine falsche Polung den Treiber beschädigen kann. Die gleichzeitige Verwendung von Phasenanschnitt- und 1...10 V Dimmung an einem Gerät ist nicht gestattet, da dies zu Flackern führen kann.
Sicherheit und Wartung
Das Gerät ist SELV-konform. Vor der Inbetriebnahme muss sichergestellt werden, dass sich das Gerät innerhalb des spezifizierten Temperaturbereichs befindet. Bei einem Austausch des LED-Moduls muss das Netz getrennt, das Modul entfernt, 20 Sekunden gewartet und dann das neue Modul angeschlossen werden.
Praktische Hilfe
Typische Probleme
Flackern bei der Dimmung
Stellen Sie sicher, dass nicht gleichzeitig Phasenanschnitt- und 1-10V Dimmung an einem Gerät verwendet werden.
LED-Treiber beschädigt
Prüfen Sie die Eingangspolarität an der 1-10V Schnittstelle. Falsche Polarität führt zu Schäden.
Zugentlastung hält nicht
Der Durchmesser des Kabelmantels an Seite D2 sollte 2 mm größer gewählt werden als an Seite D1.
Vor der Verwendung
- Netzspannung (220-240V) prüfen.
- Passenden Ausgangsstrom (180/350/500mA) für das LED-Modul wählen.
- Leitungen 4-5 mm abisolieren.
- Auf korrekte Polarität bei 1-10V Steuerung achten.
- Mindestabstände bei der Montage einhalten.
Technische Daten in der Praxis
- Ausgangsleistung
- Konstante Leistung von 10 W für den Betrieb der LEDs.
- Schutzart IP20
- Schutz gegen feste Fremdkörper, nicht wassergeschützt (nur Innenbereich).
- Dimmbereich 10-100%
- Einstellbare Lichtintensität abhängig vom verwendeten Dimmer.
Abbildungen und Diagramme

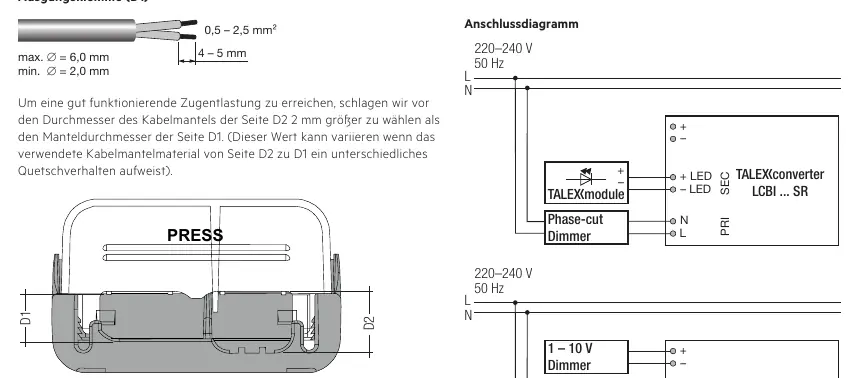

- Das Anschlussdiagramm zeigt die korrekte Verkabelung für Phasenanschnitt- und 1-10V Dimmer.
- Die Maßzeichnung hilft bei der Planung des Einbauraums (101,5 x 51 x 29,5 mm).
Modellkompatibilität
- Geeignet für Leuchten der Schutzklasse I und II.
- Nicht für Montage direkt in der Ecke geeignet.
- Erfordert 1-10V Dimmer mit Potentiometer 200 kΩ.
