Installationsanleitung für Tridonic basicDIM ILD 16DPI 69f Steuermodul

Detaillierte Installationsanleitung für das Tridonic basicDIM ILD 16DPI 69f Steuermodul. Erfahren Sie alles über Montage, Verkabelung, Sensoreinstellungen und Sicherheitshinweise für eine korrekte Inbetriebnahme.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Das basicDIM ILD 16DPI 69f ist ein kompaktes Steuermodul mit Licht- und Bewegungssensor für bis zu 10 DALI/DSI-Betriebsgeräte. S. 1

Wichtigste Schritte

  • Montage des Sensors S. 1
  • Zoom-Einstellung anpassen S. 1

Probleme und Lösungen

Fehlfunktionen der Lichtsteuerung

Sensorleitungen getrennt von Lampen- und Netzleitungen verlegen.

S. 1

Technische Daten

Parameter Wert Hinweis Seiten
Nennspannung 220 – 240 VAC, 50 / 60 Hz Betriebsspannung S. 1
Dimmbereich 1 – 100 % Regelbereich der Helligkeit S. 1

Wo es im PDF steht

  • Installationsanleitung S. 1, 2
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Das Tridonic basicDIM ILD 16DPI 69f ist ein kompaktes Steuermodul mit integriertem Umgebungslicht- und Bewegungssensor. Es dient zur Steuerung von bis zu 10 DALI- oder DSI-Betriebsgeräten. Die Installation darf nur durch qualifiziertes Fachpersonal erfolgen.

Sicherheitshinweise

  • Vor Beginn der Arbeiten muss die Stromversorgung zwingend abgeschaltet werden.
  • Die Installation darf nur durch Fachpersonal mit nachgewiesenen Kenntnissen durchgeführt werden.
  • Beachten Sie die geltenden Sicherheits- und Unfallverhütungsvorschriften.
  • Das Gerät ist nicht SELV-konform; es gelten die Installationsvorschriften für Netzspannung.

Montage und Installation

Der Sensor ist für den Leuchteneinbau konzipiert. Beachten Sie folgende Schritte:

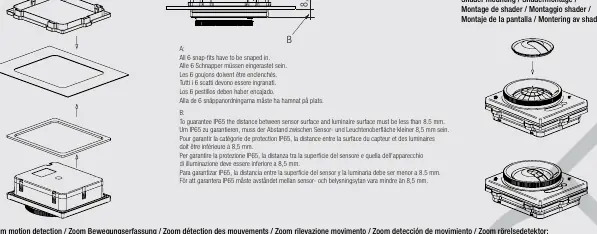

Montageschritte für den Sensor
Montageschritte für den Sensor
  • Das basicDIM ILD kann nicht ohne Sensor betrieben werden.
  • Das Sensorkabel muss vor dem Einbau in die Montagebox eingesteckt werden.
  • Der Sensor rastet bei der Montage in der Box ein und kann danach nicht mehr entfernt werden.
  • Das Anzugsdrehmoment für die Montage beträgt 0,6 Nm.
  • Stellen Sie sicher, dass der Sensor fest sitzt und die IP65-Schutzart (falls erforderlich) durch einen Abstand von weniger als 8,5 mm zwischen Sensoroberfläche und Leuchtenoberfläche gewährleistet ist.

Verkabelung

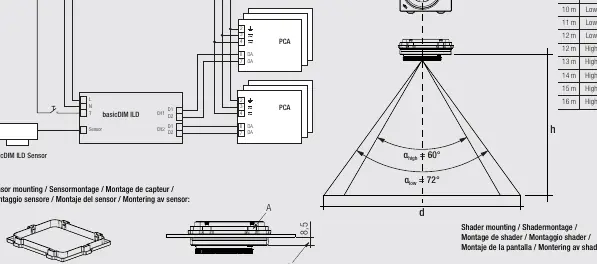

Anschlussplan für das basicDIM ILD Steuermodul
Anschlussplan für das basicDIM ILD Steuermodul
  • Verlegen Sie Sensorleitungen getrennt von Lampen- und Netzleitungen, um Fehlfunktionen zu vermeiden. Falls dies aus Platzgründen nicht möglich ist, müssen abgeschirmte Leitungen verwendet werden.
  • An den Tastereingang können beliebig viele Taster parallel angeschlossen werden.
  • Es dürfen keine Standard-Schalter am Tastereingang verwendet werden.
  • Das Kabel zwischen Sensor und Basismodul darf nicht verlängert werden.
  • Ein gleichzeitiger Betrieb von DALI- und DSI-Betriebsgeräten am selben Steuergerät ist nicht möglich.

Sensoreinstellungen

Der Sensor verfügt über eine einstellbare Zoom-Funktion:

  • Um den Zoom von "Low" auf "High" zu ändern, drehen Sie die Linse in Pfeilrichtung bis zum Anschlag.
  • Der Pfeil auf der Linse zeigt die aktuelle Zoom-Position an.
  • Vermeiden Sie häufiges Verstellen des Zooms (> 10 Mal), da dies die IP-Schutzart beeinträchtigen kann.

Anwendungshinweise

  • Stellen Sie sicher, dass sich die Erfassungsbereiche der Sensoren nicht überlappen, da dies die Lichtregelung beeinflussen kann.
  • Vermeiden Sie die Platzierung von Heizlüftern, Ventilatoren, Druckern oder Kopierern im Erfassungsbereich, da diese Fehlfunktionen auslösen können.
  • Installieren Sie den Sensor so, dass kein direktes Licht von den Lampen in den Sensor strahlt, um Messfehler zu vermeiden.
  • Eine zentrale Platzierung des Sensors in der Leuchte wird empfohlen.

Praktische Hilfe

Typische Probleme

Fehlfunktionen bei der Anwesenheitserkennung

Prüfen Sie, ob sich Heizlüfter, Ventilatoren, Drucker oder Kopierer im Erfassungsbereich befinden und entfernen Sie diese ggf.

Fehlerhafte Lichtsteuerung

Stellen Sie sicher, dass Sensorleitungen getrennt von Netz- und Lampenleitungen verlegt sind. Verwenden Sie andernfalls abgeschirmte Leitungen.

Messfehler durch Lichteinstrahlung

Installieren Sie den Sensor so, dass kein direktes Licht der Lampen in den Sensor fällt. Eine zentrale Platzierung in der Leuchte wird empfohlen.

IP-Schutz nicht gewährleistet

Achten Sie auf einen Abstand von < 8,5 mm zwischen Sensoroberfläche und Leuchtenoberfläche. Vermeiden Sie zu häufiges Verstellen des Zooms.

Vor der Verwendung

  • Stromversorgung vor Arbeiten abschalten.
  • Sensorkabel vor der Montage in die Box einstecken.
  • Prüfen, ob der Sensor korrekt in der Montagebox eingerastet ist.
  • Sicherstellen, dass keine Standard-Schalter am Tastereingang angeschlossen sind.
  • Erfassungsbereiche der Sensoren auf Überlappungen prüfen.

Technische Daten in der Praxis

Nennspannung
220–240 VAC, 50/60 Hz.
Schutzart Sensor
IP65 (vorbereitet).
Schutzart Steuergerät
IP20.

Abbildungen und Diagramme

  • Anschlussplan: Zeigt die Verdrahtung von Sensor, Taster und DALI/DSI-Betriebsgeräten.
  • Montage: Zeigt das Einrasten der 6 Schnapper in der Montagebox.
  • Zoom-Einstellung: Zeigt das Drehen der Linse zur Anpassung des Erfassungsbereichs.

Modellkompatibilität

  • Nicht für SELV geeignet.
  • Maximal 10 DALI/DSI-Betriebsgeräte steuerbar.
  • Keine Standard-Schalter am Tastereingang verwenden.
