Bedienungsanleitung für Extron OCS 100W Präsenzmelder

Schnelleinrichtung und Bedienungsanleitung für den Extron OCS 100W Präsenzmelder. Erfahren Sie mehr über die Konfiguration der DIP-Schalter, Sensoreinstellungen, Montageoptionen und Verkabelung.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Der Extron OCS 100W ist ein Dual-Technologie-Präsenzmelder, der Ultraschall (US) und Infrarot (PIR) kombiniert, um Anwesenheit in Räumen zu erkennen. Er ist für die Automatisierung von Präsentations- und Besprechungsräumen konzipiert. Das Gerät benötigt eine 24 VDC Stromversorgung. Bei fehlender lokaler 24 V-Stromversorgung kann das mitgelieferte PC 1224 Netzteil verwendet werden.

Bedienelemente und Funktionen

Das Gerät verfügt über folgende Bedienelemente:

Bedienelemente des OCS 100W (DIP-Schalter und Drehregler)
Bedienelemente des OCS 100W (DIP-Schalter und Drehregler)
  • Ultraschall-Sensoren: Erkennen Bewegungen durch Frequenzänderungen von Schallwellen.
  • Infrarot/Fotozellen-Sensor: Erkennt Wärmedifferenzen und Umgebungslicht.
  • DIP-Schalter (A & B): Zur Konfiguration des Betriebsverhaltens, der Empfindlichkeit und der Zeitverzögerung.
  • Einstellregler: Drei Drehregler für die Empfindlichkeit von Infrarot (rot), Ultraschall (grün) und Fotozelle (blau).
  • Test-Taste: Blaue Taste zum Aktivieren des Testmodus.

Konfiguration der DIP-Schalter

Die DIP-Schalter ermöglichen die Anpassung des Verhaltens:

  • A2 (Dual-Technologie-Modus): Auf OFF (Standard) müssen beide Sensoren (PIR und US) auslösen. Auf ON reicht ein Sensor aus.
  • A3 (Status-LEDs): Auf OFF sind die LEDs aktiviert, auf ON deaktiviert.
  • B1/B2 (Timer): Legen die Zeit fest, nach der der Sensor bei Abwesenheit ausschaltet (8 Min. Standard).
  • B3/B4 (Modus): Schalten zwischen Automatik- und Manuell-Modus um. Für manuelle Einstellungen müssen diese auf ON stehen.

Einrichtung und Testmodus

Um den Sensor optimal einzurichten:

  1. Belassen Sie alle Schalter und Regler in der Standardposition.
  2. Aktivieren Sie den Testmodus über die blaue Taste.
  3. Überprüfen Sie die Reaktion des Infrarot-Sensors (rote LED) und des Ultraschall-Sensors (grüne LED) durch Betreten des Raumes.
  4. Passen Sie bei Bedarf die Empfindlichkeit über die Drehregler an, bis der Sensor nur bei Anwesenheit auslöst.
  5. Verlassen Sie den Raum und warten Sie, bis der Sensor in den OFF-Zustand wechselt, um Fehlalarme zu vermeiden.

Montage und Platzierung

Beachten Sie bei der Installation folgende Punkte:

Installationsoptionen und Montagearten
Installationsoptionen und Montagearten

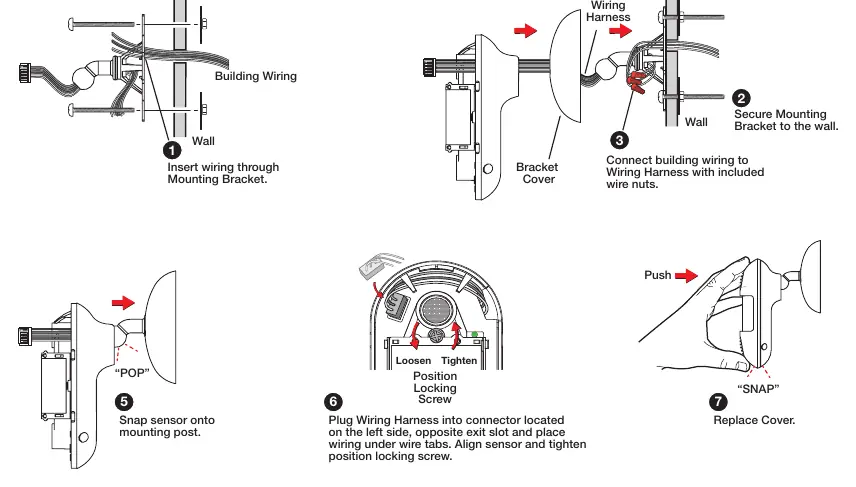

Schritt-für-Schritt Installationsanleitung
Schritt-für-Schritt Installationsanleitung
  • Montagehöhe: Empfohlen sind 1,8 bis 2,4 Meter.
  • Platzierung: Richten Sie den Sensor nicht auf Türen, um Fehlalarme durch Flurverkehr zu vermeiden.
  • Umgebung: Halten Sie einen Abstand von 1,8 bis 2,4 Metern zu HVAC-Lüftungsschlitzen und Bereichen mit starkem Luftstrom ein.
  • Optionen: Deckenmontage, Wandmontage oder Eckmontage möglich.

Verkabelung

Der OCS 100W benötigt 24 VDC. Bei Verwendung des PC 1224 Netzteils:

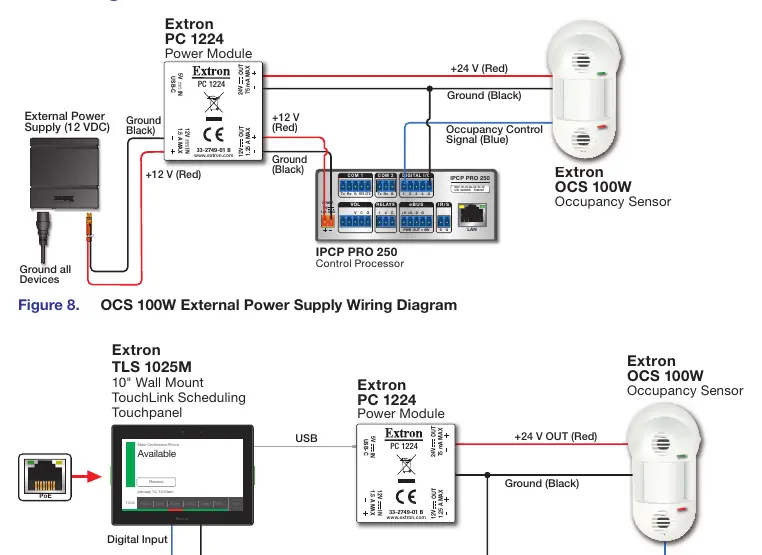

Verkabelungsdiagramm für externe Stromversorgung
Verkabelungsdiagramm für externe Stromversorgung
  • Verbinden Sie die 12 VDC Stromquelle mit dem PC 1224 oder nutzen Sie den USB-C 5 V Eingang.
  • Verdrahten Sie den 24 VDC Ausgang des PC 1224 mit den schwarzen und roten Kabeln des OCS 100W.
  • Stellen Sie sicher, dass Controller und Sensor eine gemeinsame Erdung teilen.

Fehlerbehebung

Bei Problemen wie dauerhaftem Einschalten oder Ausbleiben der Erkennung:

  • Sensor bleibt ON: Reduzieren Sie die Empfindlichkeit der Drehregler oder entfernen Sie Störquellen.
  • Sensor bleibt OFF: Erhöhen Sie die Empfindlichkeit oder prüfen Sie die DIP-Schalter-Einstellungen.
  • Fehlalarme durch Flur: Richten Sie den Sensor so aus, dass er nicht in den Flur blicken kann.

Praktische Hilfe

Typische Probleme

Sensor bleibt dauerhaft eingeschaltet (ON)

Reduzieren Sie die Empfindlichkeit der grünen und roten Drehregler um ca. 15% (1/8 Umdrehung) oder entfernen Sie Störquellen im Raum.

Sensor schaltet nicht ein (bleibt OFF)

Erhöhen Sie die Empfindlichkeit der Drehregler. Prüfen Sie, ob der A2 DIP-Schalter korrekt konfiguriert ist.

Sensor schaltet bei Flurverkehr ein

Der Infrarot-Sensor sieht in den Flur. Ändern Sie die Position oder Ausrichtung des Sensors.

Vor der Verwendung

  • Stellen Sie sicher, dass eine 24 VDC Stromversorgung vorhanden ist.
  • Prüfen Sie die DIP-Schalter-Einstellungen (Standard ist empfohlen).
  • Montieren Sie den Sensor in einer Höhe von 1,8 bis 2,4 m.
  • Vermeiden Sie die Nähe zu HVAC-Lüftungsschlitzen.
  • Führen Sie den Testmodus durch, bevor Sie die endgültigen Einstellungen vornehmen.

Technische Daten in der Praxis

Dual-Technologie
Kombination aus Ultraschall (US) und Infrarot (PIR) zur zuverlässigen Erkennung.

Abbildungen und Diagramme

  • DIP-Schalter A: Steuert Betriebsmodus (Dual/Einzel), LED-Status und Reset.
  • DIP-Schalter B: Steuert Timer-Einstellungen und Automatik/Manuell-Modus.
  • Drehregler: Feinabstimmung der Empfindlichkeit für Infrarot, Ultraschall und Fotozelle.

Modellkompatibilität

  • Nur an Class III SELV-Systeme anschließen.
  • PC 1224 Netzteil erforderlich, wenn keine 24 VDC Stromversorgung vorhanden ist.
