Bedienungsanleitung für BELL Lighting On-Off Mikrowellensensor 10282V2
Schnelle Anleitung zur Installation und Konfiguration des BELL Lighting 10282V2 Mikrowellensensors. Erfahren Sie mehr über DIP-Schalter-Einstellungen, Verkabelung und die Override-Funktion.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Installationsanweisungen für den BELL Lighting On-Off Mikrowellensensor 10282V2. Die Installation darf ausschließlich durch eine Elektrofachkraft unter Einhaltung der aktuellen IEE-Verkabelungsvorschriften (BS7671:2018) und lokaler Bauvorschriften erfolgen. Das Gerät ist nur für den Innenbereich bestimmt und darf nicht mit Isolationsmaterial abgedeckt werden.
Installation und Verkabelung
Der Sensor verfügt über Anschlüsse für Eingang (Input) und Ausgang (Output). Achten Sie auf die korrekte Verkabelung gemäß dem Schaltplan auf dem Gehäuse. Stellen Sie sicher, dass die Stromversorgung vor Beginn der Arbeiten unterbrochen ist.
DIP-Schalter-Einstellungen
Die Konfiguration des Sensors erfolgt über DIP-Schalter. Die Einstellungen sind in drei Kategorien unterteilt:
- Erfassungsbereich (Detection Area): Einstellbar über Schalter 1 und 2 (100%, 75%, 50%, 25%).
- Haltezeit (Hold Time): Einstellbar über Schalter 3, 4 und 5 (von 5 Sekunden bis 30 Minuten).
- Umgebungslicht (Ambient Light Level): Einstellbar über Schalter 6, 7 und 8 (von 2 Lux bis 50 Lux oder Deaktivierung).
Override-Funktion
Das Licht kann dauerhaft eingeschaltet bleiben, indem der Schalter innerhalb von zwei Sekunden fünfmal aus- und wieder eingeschaltet wird. Die Sensorfunktion wird wiederhergestellt, sobald das Gerät erneut eingeschaltet wird.
Werkseinstellungen
Ab Werk ist der Sensor wie folgt konfiguriert:
- Erfassungsbereich: 75%
- Haltezeit: 30 Sekunden
- Tageslichtsensor: Deaktiviert
Herstellerinformationen
BELL Lighting
Praktische Hilfe
Typische Probleme
Licht schaltet nicht ab
Überprüfen Sie die Haltezeit-Einstellungen an den DIP-Schaltern und stellen Sie sicher, dass keine kontinuierliche Bewegung erkannt wird.
Sensor reagiert nicht
Überprüfen Sie die Verkabelung und stellen Sie sicher, dass der Erfassungsbereich korrekt eingestellt ist.
Vor der Verwendung
- Installation durch qualifizierte Elektrofachkraft
- Einhaltung der BS7671:2018 Vorschriften
- Keine Abdeckung mit Isolationsmaterial
- Nur für den Innenbereich geeignet
Technische Daten in der Praxis
- Erfassungsbereich
- Legt fest, wie empfindlich der Sensor auf Bewegungen reagiert (25% bis 100%).
- Umgebungslicht
- Schwellenwert, ab dem der Sensor bei Tageslicht nicht mehr schaltet (2 Lux bis 50 Lux).
Abbildungen und Diagramme

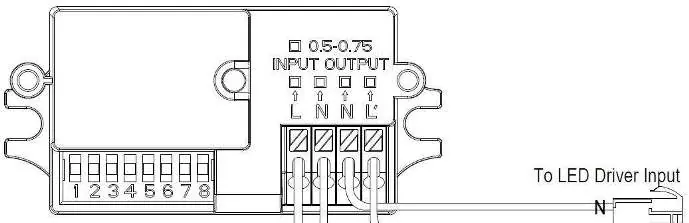

- Der Schaltplan zeigt die Anschlüsse für Input (L, N) und Output (N, L') zum LED-Treiber.
- Die DIP-Schalter-Tabellen zeigen die Kombinationen der Schalter 1-8 für die verschiedenen Konfigurationsmodi.
Modellkompatibilität
- Nur für den Innenbereich.
- Nicht mit Isolationsmaterial abdecken.
