Bedienungsanleitung für Extron OCS 100C Präsenzmelder
Schnelleinrichtung und Bedienungsanleitung für den Extron OCS 100C Präsenzmelder. Erfahren Sie mehr über Installation, Verkabelung, DIP-Schalter-Einstellungen und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der Extron OCS 100C ist ein Dual-Technologie-Präsenzmelder, der Ultraschall (US), Infrarot (PIR) und Photozellensensoren kombiniert. Er benötigt eine 24 VDC Stromversorgung. Falls diese nicht lokal verfügbar ist, muss das mitgelieferte PC 1224 Netzteil verwendet werden. Die Standardeinstellungen sind für die meisten Anwendungen optimiert, um Fehlalarme zu vermeiden.

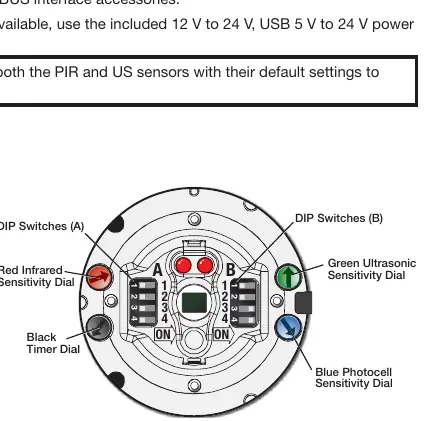

Bedienelemente und DIP-Schalter
Der Sensor verfügt über zwei DIP-Schalter-Blöcke (A und B) sowie vier Drehregler zur Feinabstimmung:
- DIP-Schalter A: Steuert Funktionen wie den Dual-Technologie-Modus (A2), LED-Statusanzeigen (A3) und das Zurücksetzen der automatischen Anpassungen (A4).
- DIP-Schalter B: Steuert die Empfindlichkeit für Luftstrom (B1), Türrahmenmontage (B2) sowie die Umschaltung zwischen automatischem und manuellem Modus für Timer (B3) und Empfindlichkeit (B4).
- Drehregler: Ermöglichen die manuelle Einstellung von Timer (8-42 Min.), Infrarot-Empfindlichkeit, Ultraschall-Empfindlichkeit und Photozellen-Empfindlichkeit.
Installation
Der Sensor kann in zwei Methoden montiert werden:
- Methode 1: Montagepfosten in die Deckenplatte drehen und verriegeln, dann den Sensor am Pfosten befestigen.
- Methode 2: Abdeckplatte direkt an der Decke befestigen und den Sensor mittels Drehverschluss anbringen.
Hinweis: Montieren Sie den Sensor 1,8 bis 2,4 Meter entfernt von HVAC-Lüftungsschlitzen und Bereichen mit starkem Luftstrom.

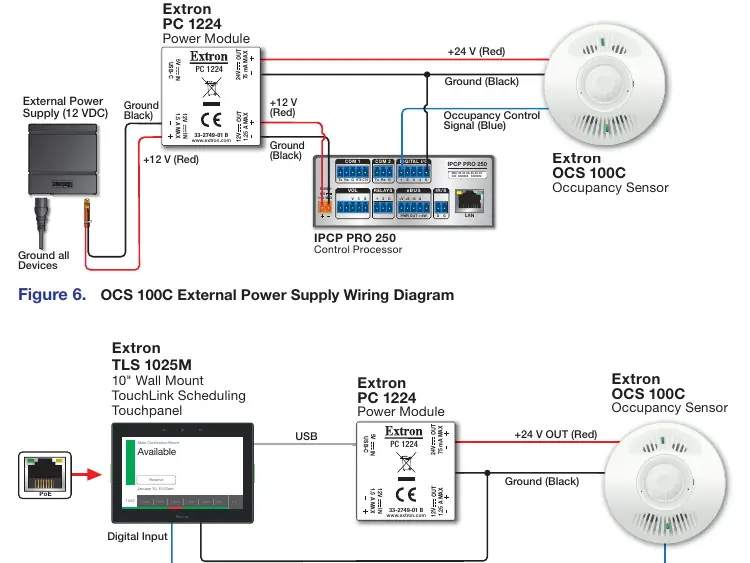

Verkabelung
Der OCS 100C wird direkt an Extron-Controller mit Digital I/O-Ports oder über eBUS angeschlossen. Bei Verwendung des PC 1224 Netzteils wird die 24 VDC-Ausgangsleitung mit den schwarzen und roten Drähten des Sensors verbunden. Achten Sie auf eine gemeinsame Erdung zwischen Controller und Sensor, um Erdschleifen zu vermeiden.
Einrichtung und Testmodus
Um den Sensor einzurichten, wird empfohlen, ihn zunächst im Standardmodus zu belassen. Der Testmodus (8-Sekunden-Timer) kann aktiviert werden, indem der Timer-Regler auf die Mitte gedreht, dann auf das Minimum zurückgesetzt und anschließend leicht (ca. 1/16 Zoll) im Uhrzeigersinn gedreht wird.
Sicherheit und Wartung
Das Gerät darf nur an Class III SELV-Systeme angeschlossen werden. Alle strukturellen und elektrischen Arbeiten müssen von qualifiziertem Personal gemäß den lokalen Bau- und Elektrovorschriften durchgeführt werden.
Praktische Hilfe
Typische Probleme
Konstante Störung durch Lärm oder Bewegung. Reduzieren Sie die Empfindlichkeit der grünen und roten Regler um 1/8 Umdrehung oder entfernen Sie die Störquelle.
Empfindlichkeit ist zu niedrig eingestellt. Erhöhen Sie die Empfindlichkeit der grünen und roten Regler um 1/8 Umdrehung.
Timer-Einstellung ist zu hoch. Reduzieren Sie die Timer-Einstellung am schwarzen Drehregler.
Der Infrarotsensor sieht in den Flur. Installieren Sie die mitgelieferten IR-Masken oder positionieren Sie den Sensor neu.
Vor der Verwendung
- Stellen Sie sicher, dass eine 24 VDC Stromversorgung vorhanden ist.
- Prüfen Sie, ob der Sensor nicht in der Nähe von HVAC-Lüftungsschlitzen montiert ist.
- Stellen Sie sicher, dass die DIP-Schalter in der Standardposition (OFF) stehen, bevor Sie mit der Einrichtung beginnen.
- Verwenden Sie bei Bedarf die IR-Masken, um den Erfassungsbereich einzugrenzen.
- Stellen Sie sicher, dass Controller und Sensor eine gemeinsame Erdung haben.
Technische Daten in der Praxis
- Timer-Bereich
- 8 bis 42 Minuten (einstellbar über schwarzen Drehregler).
- Photozellen-Bereich
- 10 bis 1000 LUX (einstellbar über blauen Drehregler).
- Stromversorgung
- 24 VDC erforderlich; bei Bedarf PC 1224 Netzteil nutzen.
Abbildungen und Diagramme
- DIP-Schalter A/B: Konfiguration der Betriebsmodi und Empfindlichkeit.
- Drehregler: Manuelle Anpassung von Timer, IR, US und Photozelle.
- Verkabelung: Anschlussfarben (Rot: +24V, Schwarz: Masse, Blau: Ausgang).
Modellkompatibilität
- Nur für Class III SELV-Systeme geeignet.
- PC 1224 Netzteil erforderlich, wenn keine 24 VDC vorhanden sind.
- Kompatibel mit Extron-Controllern mit Digital I/O oder eBUS.
