Wichtige Informationen zur Installation

Dieses Dokument beschreibt den Austausch des Integrated Variable Speed Control (IVSC) Drives. Vor Beginn der Arbeiten ist es zwingend erforderlich, die Stromversorgung zu unterbrechen und mindestens 2 Minuten zu warten. Stellen Sie sicher, dass die DC-Spannung an den Testpunkten unter 42 VDC liegt, bevor Sie mit der Arbeit beginnen.

Sicherheitshinweise

Gefährliche Spannung: Trennen Sie alle Stromquellen vor der Wartung.
Restspannung: Warten Sie nach dem Abschalten 2 Minuten, da Kondensatoren eine gefährliche Ladung von 400VDC halten können.
Heiße Oberflächen: Berühren Sie den Kompressor nicht, um Verbrennungen zu vermeiden.
Erdung: Alle elektrisch leitenden Teile müssen geerdet sein.

Benötigte Werkzeuge und Teile

DC-Voltmeter
5/16" Steckschlüssel
7/16" Steckschlüssel
Drehmomentschlüssel mit 7/16" Aufsatz
Wärmeleitpaste (im Kit enthalten)
Aluminiummuttern (als Ersatz im Kit enthalten)

Ausbau des IVSC

Schalten Sie das Außengerät aus und warten Sie 2 Minuten.

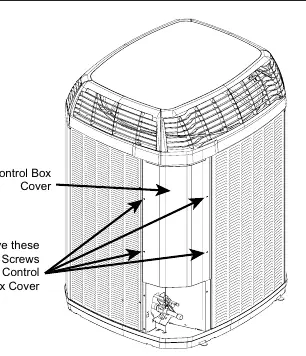

Entfernen Sie die 4 Schrauben der Steuerbox-Abdeckung.
Prüfen Sie die Spannung an den Inverter-Testpunkten (+DC und -DC).
Trennen Sie das Erdungskabel und den Kabelbaum.

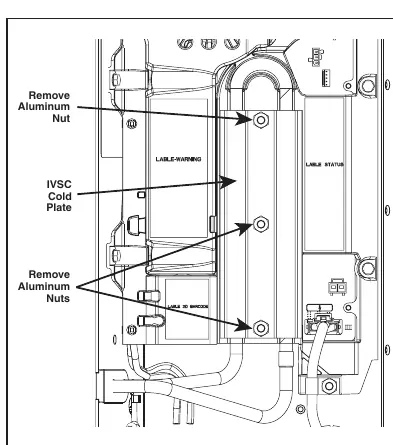

Entfernen Sie die 3 Aluminiummuttern, die die Kühlplatte (Cold Plate) am Drive befestigen.
Entfernen Sie die Kühlplatte und vermeiden Sie Kontakt mit der freiliegenden Wärmeleitpaste.
Lösen Sie die Schrauben des IVSC und nehmen Sie das Drive vorsichtig aus dem Gehäuse.

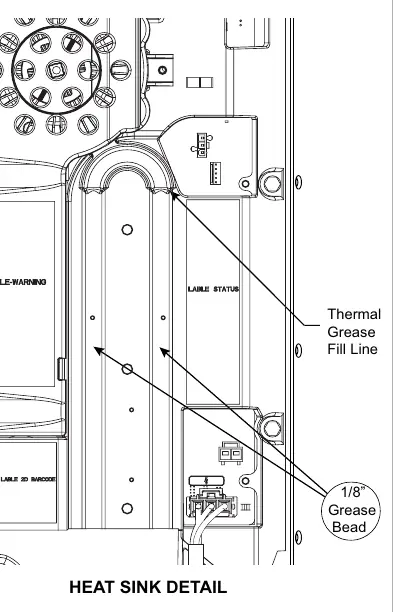

Anwendung der Wärmeleitpaste

Tragen Sie eine kleine, ca. 3 mm (1/8") dicke Raupe Wärmeleitpaste in der Mitte des Ausschnitts über die gesamte Länge auf. Die mitgelieferte 0,5-Unzen-Tube reicht für 2-3 Anwendungen.

Wiedereinbau des IVSC

Schieben Sie das Drive zurück in seine ursprüngliche Position.
Befestigen Sie die Schrauben handfest.
Verlegen Sie die Kabelbäume so, dass sie nicht eingeklemmt werden.
Positionieren Sie die Kühlplatte über der Flüssigkeitsleitung und ziehen Sie die Aluminiummuttern handfest an.
Ziehen Sie die Aluminiummuttern mit einem Drehmomentschlüssel auf 40-50 in. lbs. fest. Falls kein Drehmomentschlüssel vorhanden ist: Markieren Sie die 12-Uhr-Position und drehen Sie die Mutter bis zur 5-Uhr-Position.

Abschließende Prüfung

Stellen Sie sicher, dass alle Kabel korrekt angeschlossen sind und keine Leitungen eingeklemmt wurden. Starten Sie das Gerät und überprüfen Sie den Betrieb.

Praktische Hilfe

Typische Probleme

Restspannung im System

Warten Sie nach dem Abschalten mindestens 2 Minuten und prüfen Sie mit einem DC-Voltmeter, ob die Spannung an den Testpunkten unter 42 VDC liegt.

Kabel werden eingeklemmt

Verlegen Sie alle Kabelbäume sorgfältig und prüfen Sie vor dem Festziehen der Schrauben, ob Kabel zwischen dem Drive und dem Gehäuse eingeklemmt sind.

Vor der Verwendung

DC-Voltmeter zur Spannungsprüfung
5/16" und 7/16" Steckschlüssel
Drehmomentschlüssel (für 40-50 in. lbs.)
Wärmeleitpaste (im Kit enthalten)
Überprüfung der Stromabschaltung (Lockout/Tagout)

Technische Daten in der Praxis

Drehmoment Aluminiummuttern: 40-50 in. lbs. oder Drehung von 12-Uhr-Position auf 5-Uhr-Position.
Sicherheitsspannung: Vor Arbeiten muss die Spannung unter 42 VDC liegen.

Abbildungen und Diagramme

Abbildung 1 zeigt die IVSC-Testpunkte (+DC und -DC).
Abbildung 4 zeigt die Anschlüsse am AOC-Board.
Abbildung 8 illustriert das korrekte Anziehen der Aluminiummuttern.

Modellkompatibilität

Verwenden Sie nur die mitgelieferten oder die originalen Aluminiummuttern.
Ferritkerne von alten Kabelbäumen müssen wiederverwendet werden, falls vorhanden.
