Bedienungsanleitung für TradeQuip 1032T Industrielle mobile...

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die Betriebsanleitung für die industrielle Punktklimaanlage TradeQuip 1032T. Das Gerät ist für den Einsatz in Werkstätten, Lagern und Büros konzipiert, um punktuelle Kühlung zu gewährleisten. Vor der Inbetriebnahme ist es zwingend erforderlich, die Sicherheitsvorschriften zu lesen, insbesondere im Umgang mit dem Kältemittel R32. Das Gerät muss auf einem ebenen Untergrund stehen und darf nicht gekippt werden.

Sicherheit und Vorsichtsmaßnahmen

• Das Gerät darf nur von geschultem Personal bedient werden.
• Verwenden Sie das Gerät nicht in der Nähe von flüchtigen Substanzen, brennbaren Gasen oder in Bereichen mit hoher Staubbelastung.
• Stellen Sie sicher, dass das Gerät an eine geerdete 240V-Steckdose angeschlossen ist.
• Halten Sie das Gerät von Regen und Feuchtigkeit fern.
• Bei Beschädigungen am Netzkabel muss dieses durch einen qualifizierten Techniker ersetzt werden.
• Das Gerät darf nicht bewegt werden, während es in Betrieb ist.

Installation und Vorbereitung

Vor der ersten Nutzung muss das Gerät mindestens 3 Stunden aufrecht stehen. Die Installation umfasst:

• Ellbogen-Installation: Richten Sie die Kerben an der Basis aus und drehen Sie den Ellbogen gegen den Uhrzeigersinn, bis er einrastet.
• Kaltluftschlauch: In den Ellbogen einsetzen und nach links drehen, bis er fest sitzt.
• Heißluft-Abluftschlauch: In die Abluftöffnung einsetzen.
• Abstände: Halten Sie mindestens 300 mm Abstand zu Wänden oder Hindernissen bei den Lufteinlässen und 900 mm beim Abluftschlauch.

Bedienung

Die Bedienung erfolgt über das Bedienfeld:

• Start/Stopp: Nutzen Sie das Bedienfeld zum Starten und Stoppen. Drehen Sie den Regler auf 'Low' oder 'High' für die Lüftergeschwindigkeit.
• Ausschalten: Drehen Sie den Regler auf '0'.
• Kondensatbehälter: Das Gerät verfügt über einen 5-Liter-Behälter. Wenn dieser voll ist, muss er entleert werden. Schalten Sie das Gerät vor dem Entleeren aus.
• Optionaler Abfluss: Ein Abflussrohr kann direkt angeschlossen werden, um das Kondensat kontinuierlich abzuleiten.

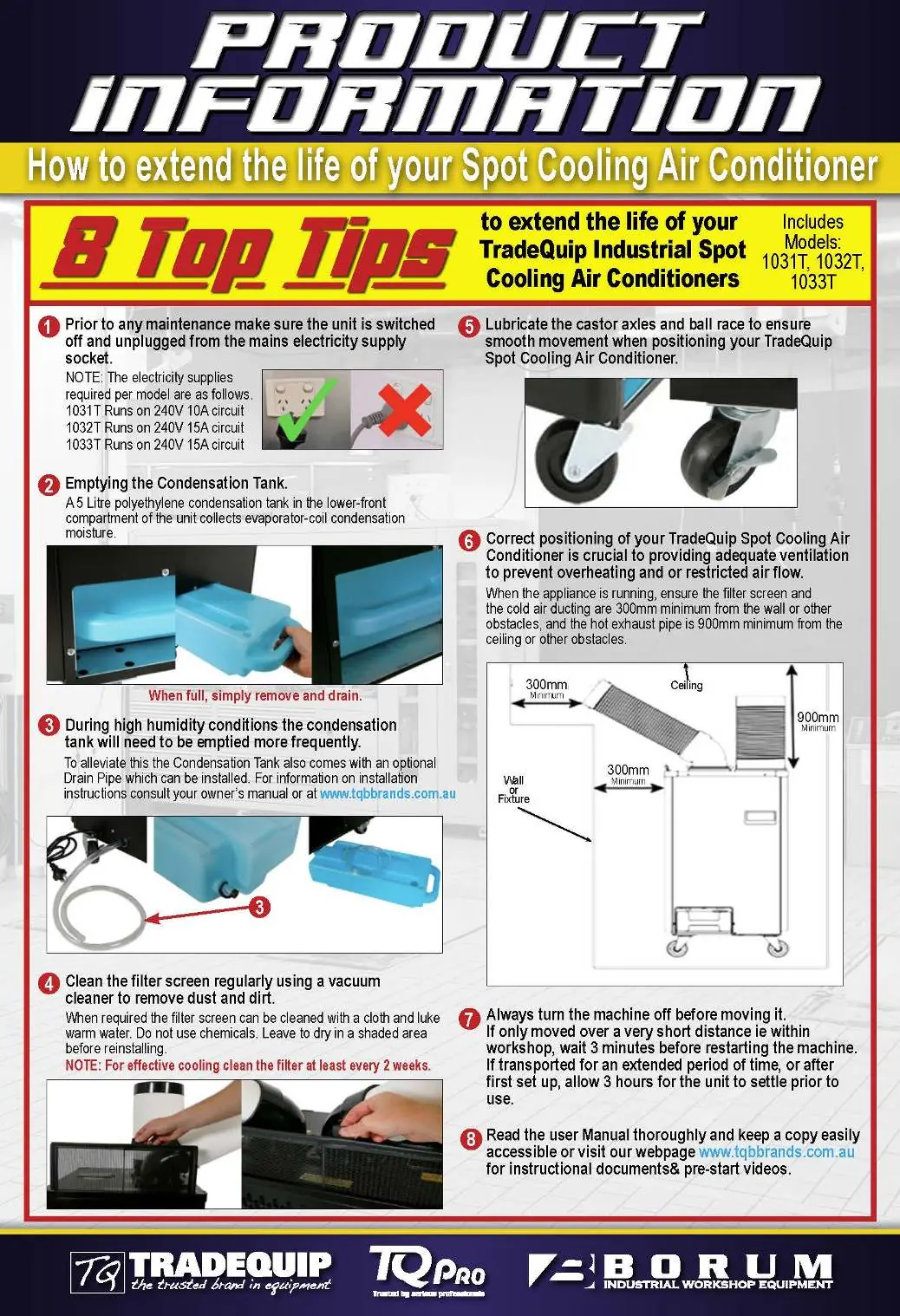

Wartung und Pflege

• Filterreinigung: Reinigen Sie den Filter regelmäßig (mindestens alle 2 Wochen) mit einem Staubsauger oder lauwarmem Wasser. Keine Chemikalien verwenden.
• Lagerung: Lagern Sie das Gerät an einem trockenen Ort auf einer ebenen Fläche in aufrechter Position.
• Inspektion: Überprüfen Sie das Gerät regelmäßig auf lose Schrauben, beschädigte Teile oder ungewöhnliche Geräusche.

Fehlerbehebung

Bei Problemen prüfen Sie folgende Punkte:

• Gerät startet nicht: Prüfen Sie das Netzkabel und die Sicherung.
• Wasseraustritt: Prüfen Sie, ob der Kondensatbehälter voll ist oder das Abflussrohr verstopft ist.
• Überhitzungsschutz: Wenn der Kompressor überhitzt, schaltet er ab und bläst nur noch ungekühlte Luft. Warten Sie 3 Minuten vor einem Neustart.

Technische Daten

Wichtige Spezifikationen des Modells 1032T:

• Kühlleistung: 4.5 kW / 15300 Btu
• Spannung: 240V 50Hz
• Nennleistung: 2120W
• Kältemittel: R32 / 800g
• Betriebstemperatur: 18°C - 45°C
• Gewicht: 67 kg
