Bedienungsanleitung für Tradequip 1031T Industrielles Punktklimagerät
Schnelle Hilfe und Bedienungsanleitung für das Tradequip 1031T Punktklimagerät. Erfahren Sie alles über Installation, Wartung, Sicherheit und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung

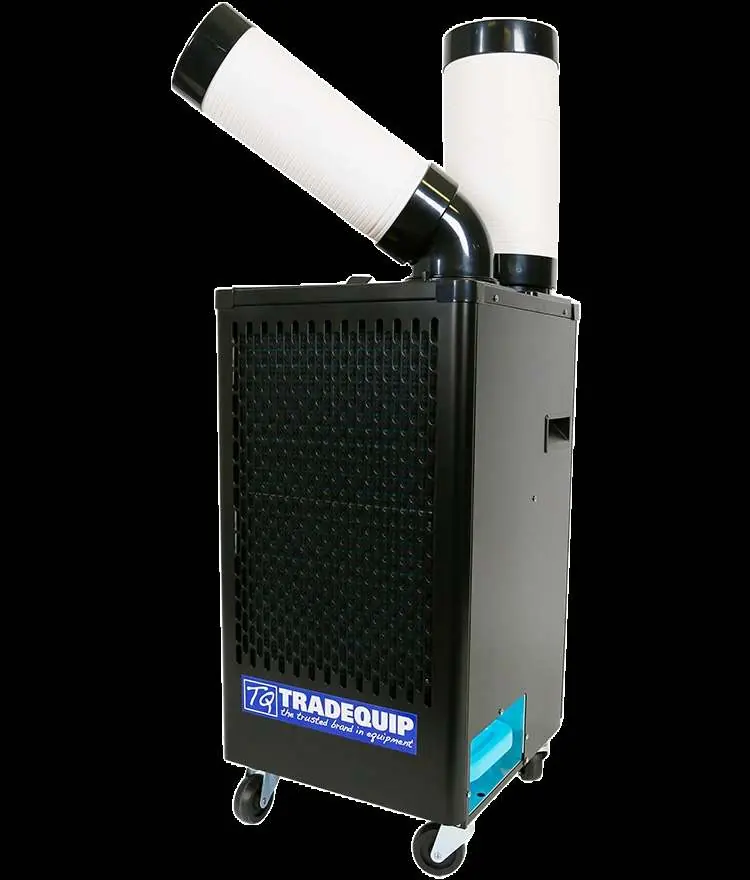

Das Tradequip 1031T ist ein industrielles Punktklimagerät, das für den Einsatz in Werkstätten, Lagern und Büros konzipiert ist. Wichtig: Lassen Sie das Gerät vor der ersten Inbetriebnahme mindestens 3 Stunden in aufrechter Position stehen. Das Gerät ist ausschließlich für den Innenbereich und den gewerblichen Gebrauch bestimmt, nicht für den Haushalt.
Installation und Inbetriebnahme
Stellen Sie das Gerät auf eine ebene, feste Oberfläche und arretieren Sie die Rollen. Achten Sie auf einen Mindestabstand von 300 mm zu Wänden oder Hindernissen in alle Richtungen.
- Installation des Bogens: Richten Sie die Kerben an der Basis des abnehmbaren Bogens aus, setzen Sie ihn ein und drehen Sie ihn gegen den Uhrzeigersinn, bis er einrastet.
- Installation des Kaltluftschlauchs: Richten Sie die Kerben am Schlauch mit dem Bogen aus, setzen Sie ihn ein und drehen Sie ihn nach links, bis er einrastet.
- Installation des Heißluftschlauchs: Führen Sie den Schlauch in die Heißluftöffnung ein.
Bedienung
Verwenden Sie das Bedienfeld, um das Gerät zu starten und zu stoppen. Drehen Sie den Regler, um den Kompressor zu starten, und wählen Sie zwischen niedriger (Low) oder hoher (High) Lüftergeschwindigkeit. Zum Ausschalten drehen Sie den Regler auf 0. Warten Sie nach dem Ausschalten immer 3 Minuten, bevor Sie das Gerät wieder einschalten.
Wartung und Pflege
- Kondensatbehälter: Das Gerät verfügt über einen 5-Liter-Kondensatbehälter. Wenn dieser voll ist, entfernen Sie ihn, leeren Sie ihn und setzen Sie ihn wieder ein. Bewegen Sie das Gerät nicht, wenn der Tank voll ist.
- Filterreinigung: Reinigen Sie den Filter regelmäßig (mindestens alle 2 Wochen) mit einem Staubsauger oder einem Tuch mit lauwarmem Wasser. Lassen Sie ihn im Schatten trocknen, bevor Sie ihn wieder einsetzen.
- Lagerung: Lagern Sie das Gerät an einem trockenen Ort in aufrechter Position. Stellen Sie sicher, dass der Kondensatbehälter vor der Lagerung leer ist.
Sicherheitshinweise
Das Gerät verwendet das brennbare Kältemittel R32. Der Kältemittelkreislauf ist versiegelt und darf nur von qualifiziertem Fachpersonal gewartet werden. Halten Sie das Gerät von Zündquellen fern. Verwenden Sie eine geerdete 240V-Stromversorgung und eine separat abgesicherte 10A-Steckdose. Betreiben Sie das Gerät nicht mit nassen Händen und verwenden Sie es nicht in der Nähe von flüchtigen Substanzen.
Praktische Hilfe
Typische Probleme
Gerät läuft nicht
Überprüfen Sie, ob das Netzkabel locker ist oder die Sicherung durchgebrannt ist. Stecken Sie das Kabel fest ein oder ersetzen Sie die Sicherung.
Gerät läuft nicht (weitere Ursachen)
Überprüfen Sie, ob die Wärmetauscherfläche blockiert ist, die Außentemperatur zu hoch ist oder der Kompressor-Überlastschutz ausgelöst hat. Warten Sie 3 Minuten vor dem Neustart.
Wasserleckage
Reinigen Sie das Abflussrohr, stellen Sie sicher, dass der Wassertank korrekt positioniert ist, reinigen Sie den Filter oder leeren Sie den vollen Wassertank.
Vor der Verwendung
- Gerät 3 Stunden in aufrechter Position ruhen lassen.
- Auf ebener, fester Oberfläche platzieren.
- Mindestabstand von 300 mm zu Hindernissen einhalten.
- Geerdete 240V-Stromversorgung sicherstellen.
- Auf lose oder beschädigte Teile prüfen.

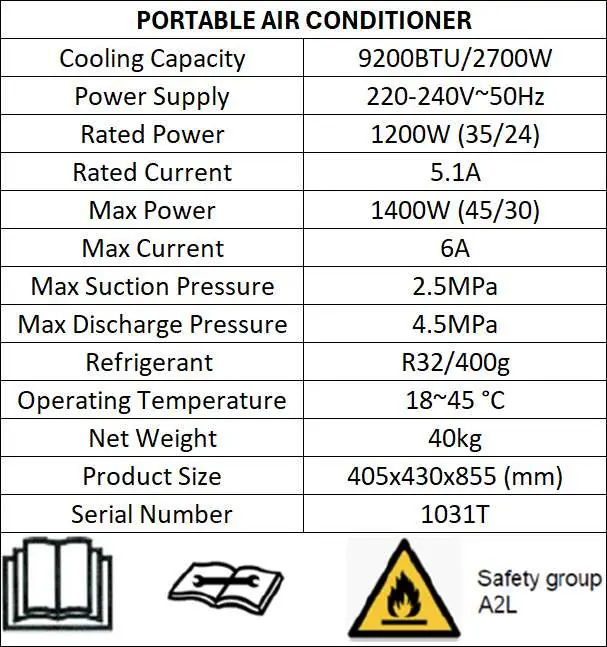

Technische Daten in der Praxis
- Kühlleistung
- 2700W / 9200Btu
- Stromversorgung
- 240V / 50Hz / 10A
- Betriebstemperatur
- 18°C bis 45°C
Abbildungen und Diagramme
- Die Abbildungen zeigen die korrekte Installation der Luftschläuche durch Einrasten der Kerben.
- Das Schaltbild verdeutlicht die elektrische Verbindung von Lüftermotor und Kompressor.

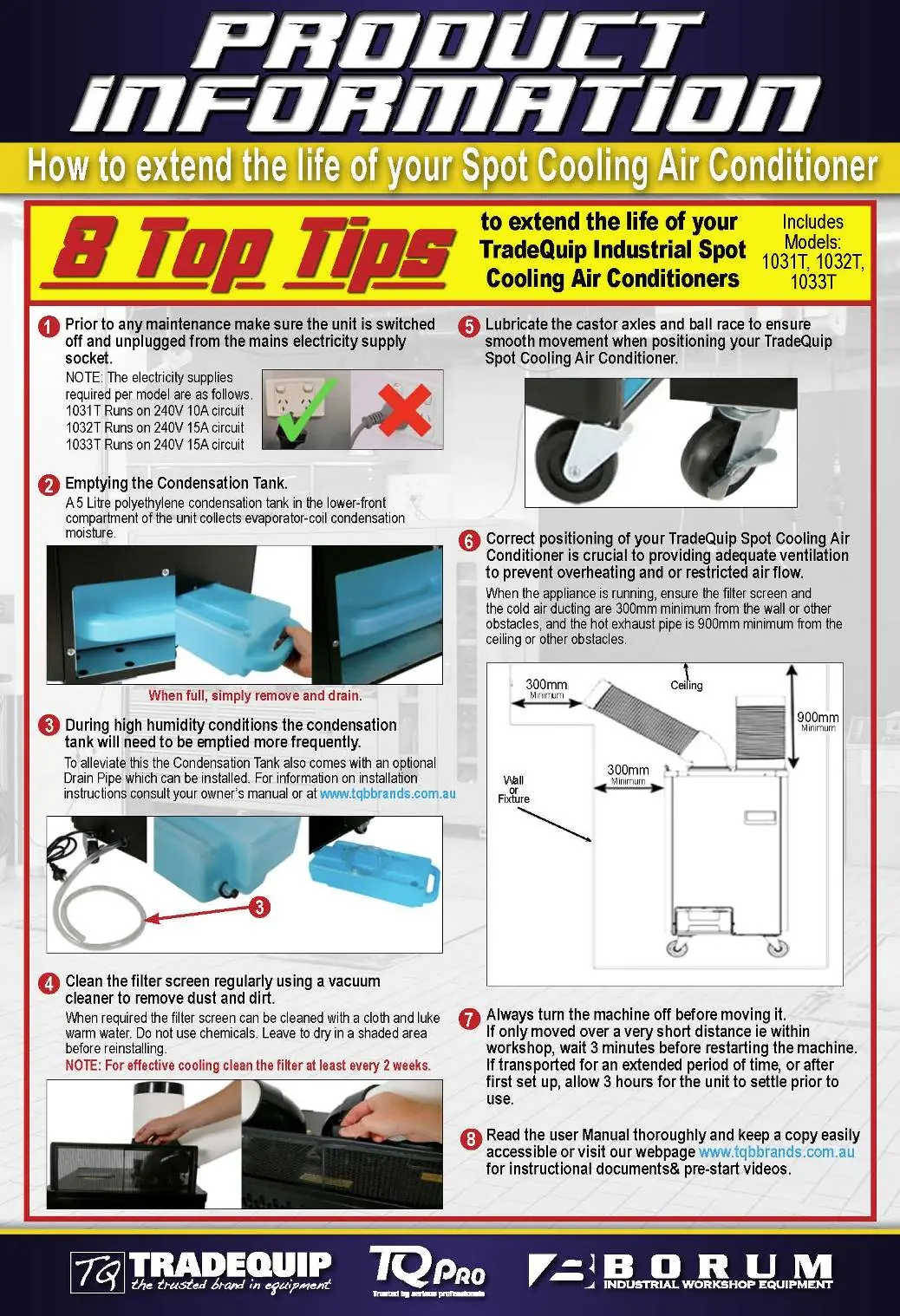

- Die Abbildungen zur Wartung zeigen die Entleerung des Kondensatbehälters und die optionale Schlauchdrainage.
Modellkompatibilität
- Nur für den Innenbereich geeignet.
- Nicht für den Haushaltsgebrauch bestimmt (Industrie/Gewerbe).
- Verwenden Sie nur Original-Ersatzteile von TradeQuip.
